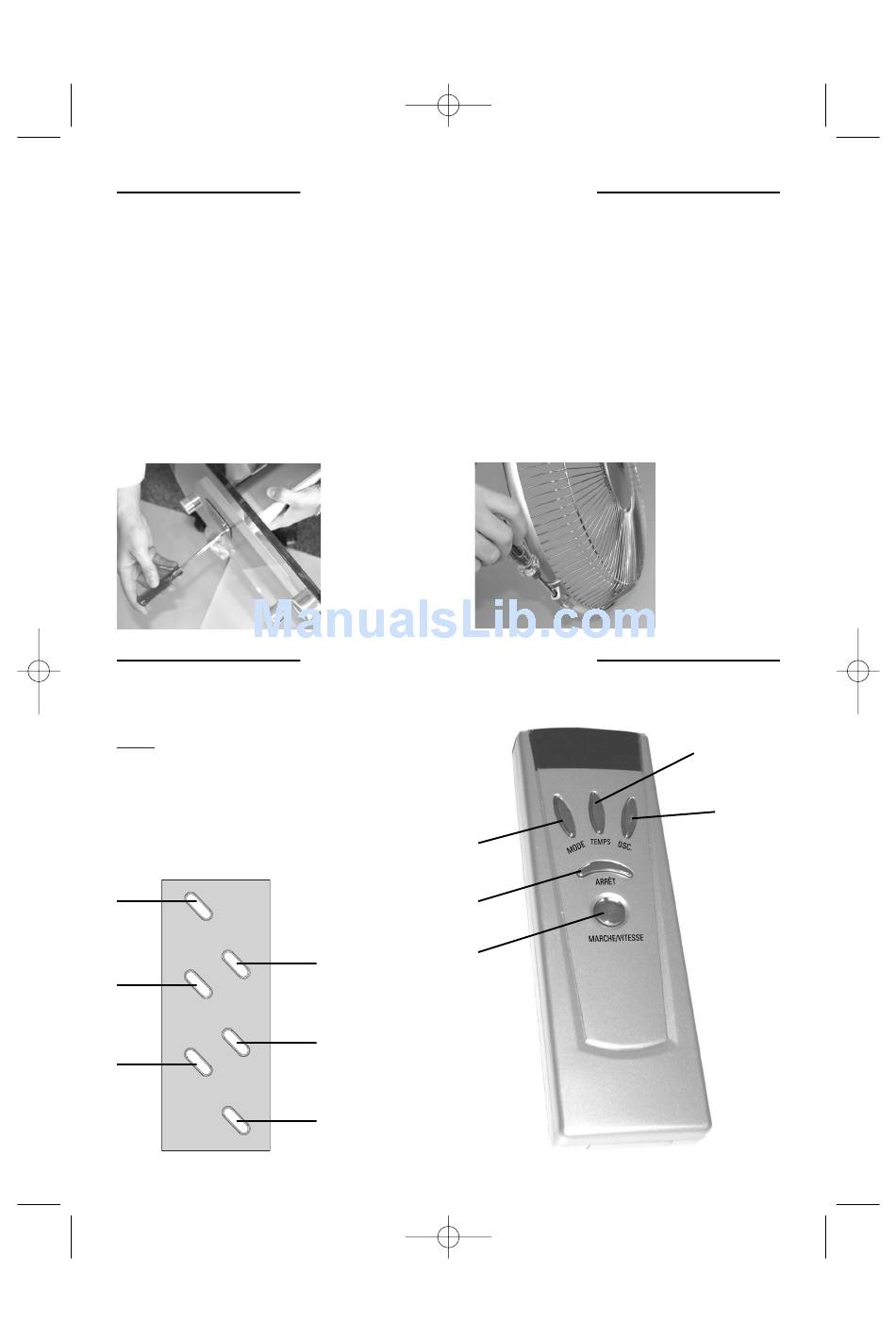

- Assembler la commande au pied (24) et le tube principal (4). Monter l'ensemble sur la base en verre (21)
à l'aide des 4 vis et de la platine (22)(voir schéma 1).
- Fixer la tête du ventilateur (2) et le tube principal (4) à l'aide de la vis de fixation (3).
- Positionner la corbeille arrière (12) sur l'axe moteur (9) en utilisant les détrompeurs. Fixer fermement la
corbeille sur le moteur avec l'écrou de fixation (13).
- Positionner l'hélice (14) sur l'axe moteur (9) en arrêt sur la butée. Fixer l'hélice avec l'écrou de
fermeture (15). L'écrou doit être serré en le vissant dans le sens inverse des aiguilles d'une montre.
Vérifier que l'hélice tourne bien en la poussant avec la main.
- Desserrer la vis de maintien du clip de fixation(17) de la corbeille avant. Enclencher le cercle de la
corbeille avant (16) sur la corbeille arrière, resserrer le clip (17) (voir schéma 2).
- Positionner le diffuseur de fragrance (18) dans l'emplacement prévu à cet effet et installer le couvercle
(19).
(avec le tableau de bord ou la télécommande)
Note : insérer des piles de
type AAA dans la télécommande.
Tableau de commandes
B
M/V
D
Temps
C
Mode
2/01/06 14:49
ASSEMBLAGE DE L
ASSEMBLAGE DE L
schéma 1
UTILISA TION DE L
UTILISA TION DE L
A
Arrêt
E
Osc.
F
Ion
4
Page 4
'APP AREIL
'APP AREIL
'APP AREIL
'APP AREIL
Télécommande
C
A
B
schéma 2
D
E
