NOTE : Si l'eau de la piscine n'est pas nouvelle, ajouter 1 litre de séquestrant pour métal et 1 litre d'algicide sans cuivre,
selon les instructions du fabricant. Cela assurera un transfert rapide sans problème au système Salt & Swim 3C.
Installation du Salt & Swim 3C
Suivre pas à pas les instructions du Guide Rapide de Démarrage de l'installation. Pour de plus amples informations, voir
les chapitres suivants.
Montage du Boitier de commande du Salt & Swim 3C
Le Salt & Swim 3C est logé dans un boîtier imperméable qui peut se trouver à l'extérieur. Le Boitier de Commande doit être
monté à une distance horizontale minimum de 3,5 mètres [12 pieds] (voire plus, si la législation locale l'exige) de la piscine,
à moins de 2 mètres d'une prise protégée, et à moins de 4,5 mètres [15 pieds] de l'emplacement prévu pour la Cellule.
La Commande doit être mise en place à la verticale, sur une surface plate, les câbles tournés vers le bas. Le boîtier servant
également de puits de chaleur (dispersion de la chaleur de l'intérieur), il est important de ne pas bloquer les quatre côtés
de la Commande. Ne pas monter le Salt & Swim 3C derrière un panneau ou dans un endroit clos.
Avant de fixer le Boitier de Commande à l'emplacement prévu, vérifier que le cordon d'alimentation atteint la prise protégée
et que le câble de la Cellule atteint l'emplacement prévu pour l'installation du Boitier de la Cellule. Utiliser le Gabarit de
Montage pour positionner les attaches sur la surface de montage. Voir le schéma ci-dessous.
Tuyauteries
Le Boitier de la Cellule est conçu pour être installé sur des tubes PVC de 50 mm ou de 63 mm (1½" ou 2" pouces). Le
Boitier de la Cellule doit être installé sur un morceau de 25 cm
retour, juste avant que l'eau retourne à la piscine. Tout l'équipement de la piscine doit se trouver en amont du Boitier de la
Cellule. Il doit être positionné à moins de 4,5 mètres
espace suffisant doit être également prévu pour insérer la Cellule dans le Boitier et l'en retirer, même lorsque celui-ci est
en place.
N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD
Page 22

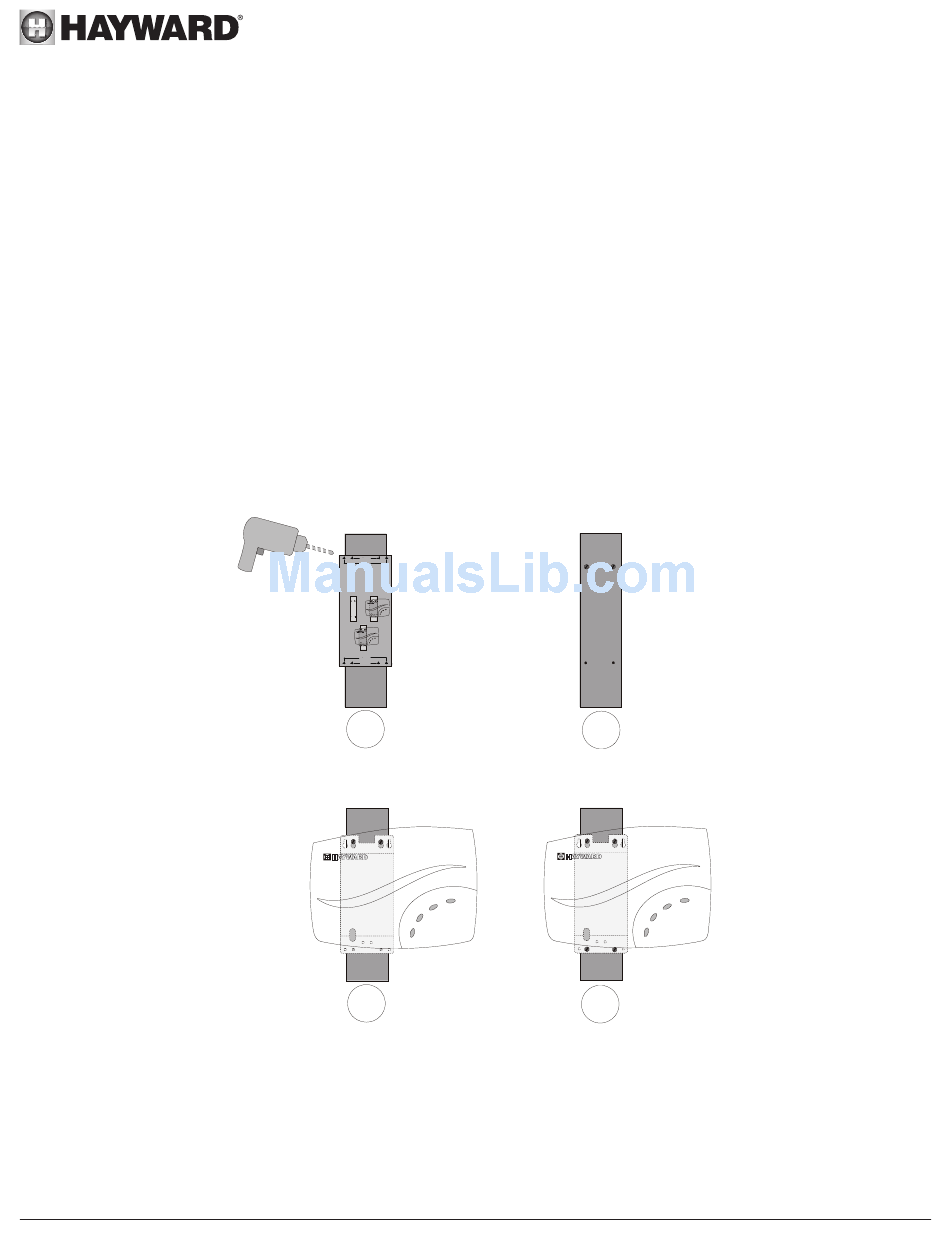

Placer le
Gabarit de Montage à
l'emplacement désiré et percer
des trous de fixation.
Use to mount
on at surfa ce
Use t o mount
on post
MOUNTING TEMPLATE
Use the included hardware or your own hardware
(suitable for a 20lb load) to mount the Control Box
to a wall or post within 3 feet of a GFCI outlet,
making sure that the cord will reach. Use this
template to locate and drill fastener hol e s.
After mark ing th e mo unting
su rfa ce with th is temp la te ,
screw in top fa stener s leaving
1/8 " spa ce be twe en
Ha ng Con tro l B ox
screw hea d a nd su rface on fasten ers
Screw in b otto m faste ner s se cu rel y
Use to mount
on at surfa ce
Use t o mount
on post
1
Accrocher le Boitier de
Commande
sur les attaches
3
(15 pieds)
Salt & Swim™ 3C
Visser les attaches
supérieures en laissant
un espace de 3 mm entre
la tête de la vis et la surface
2
Visser les attaches
inférieures en les serrant bien..
4
de tube droit, à l'extrémité de la tuyauterie de
(10 pouces)
de l'emplacement prévu pour le Boitier de Commande. Un
