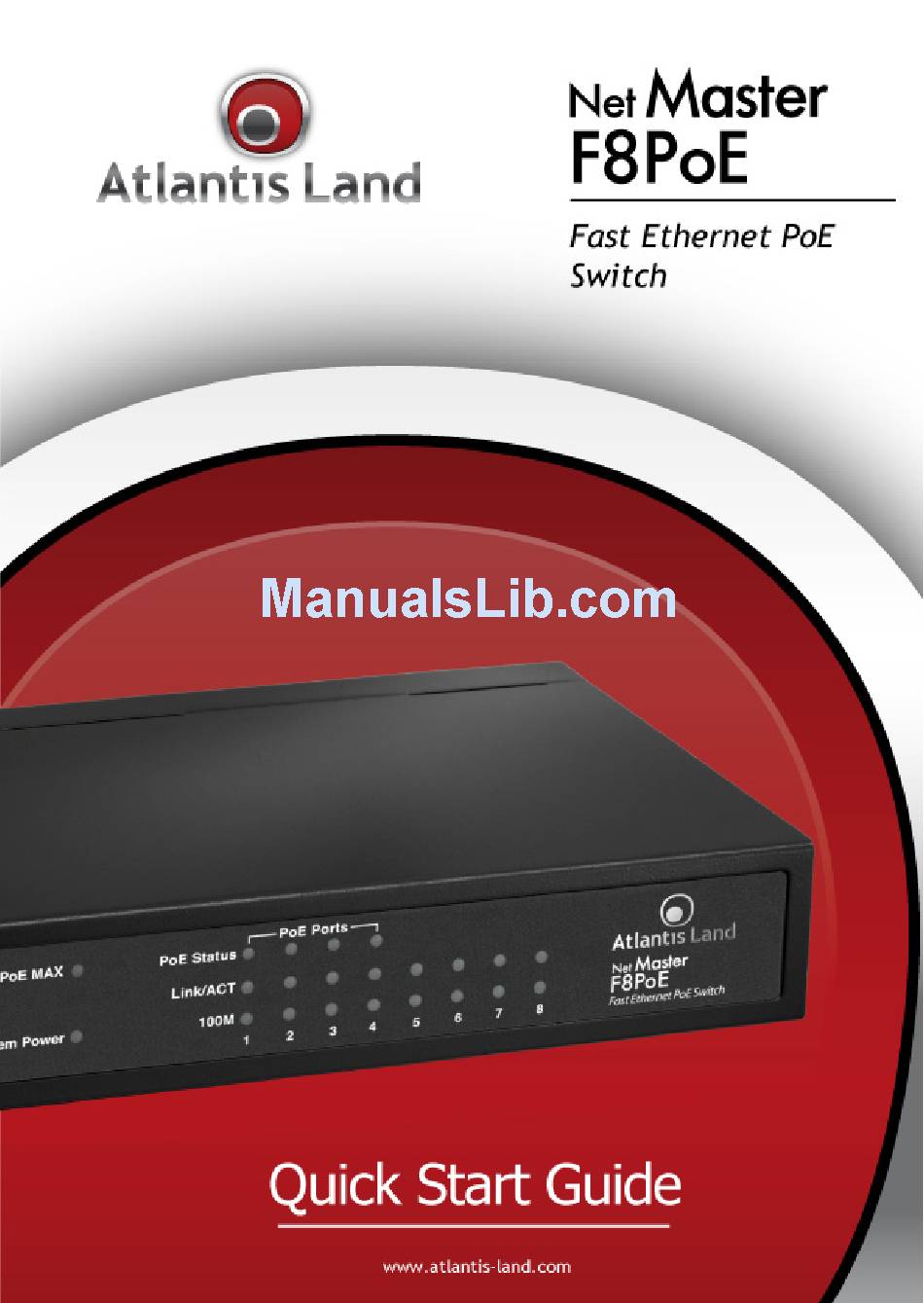

Atlantis Land Net Master F8PoE Quick Start Manual

Fast ethernet poe switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Net Master F8PoE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis Land Net Master F8PoE

Summary of Contents for Atlantis Land Net Master F8PoE

  • Page 2 For more detailed instructions on configuring and using this device, please refer to the online manual. FRANCAIS Ce produit est couvert par une garantie Atlantis Land de 2 ans. Pour des informations plus détaillées, référez-vous svp au site Web www.atlantis-land.com. DEUTSCH Dieses Produkt ist durch die Atlantis Land 2 Jahre Garantie gedeckt.

  • Page 3: Table Of Contents

    ITALIANO 1. Panoramica Generale ..................8 1.1 Tecnologia Fast Ethernet ................8 1.2 Tecnologia Switching .................. 8 1.3 Power over Ethernet (PoE) ................9 2. Caratteristiche ....................9 3. Installazione ..................... 11 3.1 Contenuto della Confezione ................ 11 3.2 Setup…………… ..................11 3.3 Schema Applicativo ..................
  • Page 4 4.2 Rear Pane…....................27 5. PoE Rules ......................28 5.1 PoE Max……… .................... 28 5.2 Priority………....................28 6. Support ......................29 FRANCAIS 1. Introduction ...................... 32 1.1 Technologie Fast Ethernet ................32 1.2 Technologie Switching................32 1.3 Power over Ethernet (PoE) ................. 32 2.
  • Page 5 Atlantis Land che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in...
  • Page 6 Dichiarazione di Conformità Con la presente Sidin SpA dichiara che questo apparato (A02-F8POE) soddisfa tutti i requisiti applicabili alla tipologia del prodotto e richiesti dalla regolamentazione delle telecomunicazioni secondo direttiva 2004/108/CE (compatibilità elettromagnetica) e 2006/95/CE (sicurezza elettrica) tramite l’utilizzo delle norme pubblicate nella gazzetta ufficiale della comunità...
  • Page 7 ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita. Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con sanzioni amministrative previste dalla norma vigente. Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è...

  • Page 8: Panoramica Generale

    La ringraziamo per aver scelto un apparato Atlantis Land. Si consiglia la lettura di questo documento al fine di un corretto utilizzo del prodotto. 1. Panoramica Generale Questo capitolo descrive le caratteristiche proprie dello Switch e fornisce alcune informazioni di carattere generale sulla tecnologia di switch Ethernet/Fast Ethernet.

  • Page 9: Power Over Ethernet (Poe)

    rende questo approccio quasi impraticabile. Oggi lo switch rappresenta la soluzione ideale per risolvere i problemi di congestione nella maggior parte delle LAN. 1.3 Power over Ethernet (PoE) Power over Ethernet (PoE) permette di integrare il trasporto dati ed alimentazione su un medesimo cavo LAN, eliminando cosi la necessità...
  • Page 10 • Supporto alimentazione PoE fino a 15.4W per singola porta PoE • Supporto alimentazione PoE fino a 30W suddiviso tra le porte PoE • Supporto classificazione periferiche PoE alimentate (PD) • Supporto Auto MDI/MDIX per ogni singola porta • Modalità di trasferimento Full/half-duplex per ogni singola porta •...

  • Page 11: Installazione

    3. Installazione Questo capitolo fornisce informazioni per l’installazione e la configurazione dello Switch. Per evitare possibili cause di danneggiamento è opportuno leggere attentamente l’intero paragrafo prima di partire. 3.1 Contenuto della Confezione Una volta aperta la confezione in cartone dovrebbero essere presenti: •...

  • Page 12: Schema Applicativo

    3.3 Schema Applicativo 3.4 Installazione Desktop Prima di posizionare l’apparato sulla scrivania, è necessario attaccare i supporti in gomma forniti per il montaggio desktop alle scanalature poste nella parte inferiore del prodotto; quindi posizionare NetMaster F8PoE sulla superficie operativa.

  • Page 13: Collegamento Cavo Lan

    3.5 Collegamento cavo LAN Il prodotto dispone di 8 porte Fast Ethernet 10/100Mbps di cui 4 con supporto PoE; quest’ultime si attiveranno automaticamente al collegamento di una periferica con supporto PoE, fornendo alimentazione tramite cavo di rete all’apparecchiatura collegata sulla specifica porta. Per salvaguardare i dispositivi ad esso collegati, se il dispositivo rilevato non verrà...
  • Page 14 Gli indicatori LED posti sulla parte frontale permettono una diagnostica immediata dello stato di funzionamento di ogni singolo link. SIGNIFICATO On: Quando accesso verde fisso, indica la corretta alimentazione del dispositivo. Off: Se spento, indica una non corretta PWR (Power Indicator) alimentazione del dispositivo.

  • Page 15: Pannello Posteriore

    100M: Accesso, indica il corretto collegamento della rispettiva porta ad un dispositivo Fast Ethernet. Lampeggiante nel caso in cui sia attivo un trasferimento di dati sul link Ethernet. Off: Nessun collegamento. 4.2 Pannello Posteriore PORTE SIGNIFICATO Queste sono porte con funzionalità PoE; il supporto PoE verrà...

  • Page 16: Avvertenze Per Alimentazione Poe

    l’utilizzo indistinto di qualsiasi tipo di cavo (dritto o incrociato). Le porte supportano velocità di trasferimento dati 10 e 100 Mbps, in modalità half-duplex e full-duplex, Ethernet Ports (5-8) nonché la modalità Auto MDI/MDI-X che permette l’utilizzo indistinto di qualsiasi tipo di cavo (dritto o incrociato).

  • Page 17: Priorità

    accenderà segnalando la condizione. Al collegamento di un ulteriore periferica PoE, quest’ultima non verrà alimentata, al fine di rispettare quando detto sopra. 5.2 Priorità Questa funzionalità permette proteggere switch sovraccarichi sull’alimentazione PoE e garantisce la fornitura di un alimentazione stabile alle periferiche (PD) collegate alle porte PoE dello stesso (1-4).

  • Page 18: Supporto

    6. Supporto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis Land tramite l’apertura di un ticket on-line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/00632345.
  • Page 19 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis Land logo is a registered trademark of Atlantis Land. All other names mentioned mat be trademarks or registered trademarks of their respective owners.
  • Page 20 Declaration of Conformity Hereby, Sidin SpA, declares that this product (A02-F8POE) is in compliance to all relevant essential requirements of the Electromagnetic Compatibility Directive (2004/108/CE) and Safety (2006/95/CE). CE Declaration is available on the web site www.atlantis-land.com. Important information for the correct recycle/treatment procedures of this equipment The mentioned information are reported herewith in compliance with directive 2002/95/CE, 2002/96/CE and 2003/108/CE which requires a separate collection...

  • Page 21: Introduction

    Congratulations on your purchase of the 8-Port 10/100Mbps Fast Ethernet Switch with 4-Port PoE. This Switch integrates 100Mbps Fast Ethernet and 10Mbps Ethernet network capabilities in a highly flexible package. And this switch’s Port-1 to Port-4 are Power over Ethernet (PoE) ports, and it will automatically detects the presence of IEEE 802.3af-compliant powered device (PD) and provides power through the Port-1 to Port-4.

  • Page 22: Switching Technology

    1.2 Switching Technology Another key development pushing the limits of Ethernet technology is in the field of switching technology. A switch bridges Ethernet packets at the MAC address level of the Ethernet protocol transmitting among connected Ethernet or fast Ethernet LAN segments.

  • Page 23: Unpacking And Setup

    • Compliant with 802.3af specification • Supports PoE power up to 15.4W for PoE port • Supports PoE power up to 30W for all PoE ports • Supports PoE Powered Device (PD) classification identify • Each port supports auto MDI/MDIX, so there is no need to use cross-over cables or an up-link port •...

  • Page 24: Network Scheme

    • Visually inspect the DC power jack and make sure that it is fully secured to the power adapter. • Make sure that there is proper heat dissipation from and adequate ventilation around the Switch. Do not place heavy objects on the Switch. 3.3 Network Scheme 3.4 Desktop Installation When installing the Switch on a desktop or shelf, the rubber feet included with the...

  • Page 25: External Components

    For the Legacy devices that are not yet compatible, the PoE port will not offer the power to this device. This feature allows users to freely and safely mix legacy and Power over LAN compatible devices on their network. The Switch supports 10Mbps Ethernet or 100Mbps Fast Ethernet and it runs both in half and full duplex mode using two pair of Category 5 cable.
  • Page 26 Off: When the Power turns off or the power cord has improper connection. Green: When the PoE powered device (PD) was connected port supplies power PoE Status successfully. Yellow: When the PoE port have the following failure happens: • PoE power circuit shortage •...

  • Page 27: Rear Pane

    4.2 Rear Panel PORTS MEANING These ports are PoE Enabled ports, the PoE port will automatically activated when a compatible terminal is PoE Ports (1-4) identified, the Switch will supply power through the Ethernet port to the connected PoE device. For the Legacy devices that are not yet compatible, the PoE port will not offer the power to this device.

  • Page 28: Poe Rules

    Power is supplied through an external DC power adapter. Check the technical specification section for DC Power Jack information about the DC power input voltage. Since the switch does not include a power switch, plugging its power adapter into a power outlet will immediately power it on.

  • Page 29: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic information, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Land Via Pelizza da Volpedo, 59 20092 Cinisello Balsamo (MI) - Italy Tel: +39. 02.00.632.300 Fax: +39. 02.66.016.666 Website: http://www.atlantis-land.com...
  • Page 30 Copyright Copyright . 2002 est la propriété de cette société. Tous droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quel qu’en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu au préalable le consentement de notre entreprise.
  • Page 31 Déclaration de Conformité Sidin SpA déclare que ce produit (A02-F8PoE) est conforme aux exigences de protection de la Directive (2004/108/CE) du conseil de l’UE (sur le rapprochement des lois des Etas membres en matière de compatibilité électromagnétique) et aussi à la Directive (2006/95/CE).

  • Page 32: Introduction

    Ce guide permet de configurer le Switch 8 ports Fast Ethernet dont 4 PoE. 1. Introduction Ce chapitre décrit les caractéristiques du Switch et fournit des informations générales sur la technologie de switch Ethernet/Fast Ethernet. 1.1 Technologie Fast Ethernet La norme IEEE 802.3 fixe les caractéristiques du Fast Ethernet 100 Mb/s, il s’agit d’une extension du standard précédent Ethernet 10 Mb/s qui implémente une capacité...

  • Page 33: Principales Caractéristiques

    point d’accès Wi-Fi. Les données et l’alimentation électrique passent dans le même cable Ethernet, il n’y a plus qu’un cable à tirer par périphérique. 2. Principales caractéristiques Voyons à présent, les caractéristiques principales du Switch : • 8 x Ports réseaux Fast Ethernet 10/100 Mbps dont 4 PoE •...

  • Page 34: Installation

    3. Installation Ce chapitre fournit des informations pour l’installation et la configuration du Switch. Pour éviter les problèmes, nous vous recommandons de lire avec attention ce chapitre avant de commencer. 3.1 Contenu de la boîte A l’ouverture de la boîte, vérifiez son contenu: •...

  • Page 35: Example De Réseaux

    3.3 Example de Réseaux 3.4 Installation en Desktop Lorsque l’on installe le Switch sur une surface plane ou une étagère il est nécessaire d’utiliser en premier lieu les pieds en caoutchouc (à attacher sur les 4 angles de la base). Ceux-ci sont positionnés dans les 4 angles inférieurs du dispositif et ont pour but d’amortir les chocs.

  • Page 36: Panneaux Avant Et Arriere

    4. Panneaux Avant Et Arriere 4.1 Panneau Avant SIGNIFICATION Allumée: Si la led est allumée, il indique une alimentation correcte PWR (Power Indicator) Eteinte: Si n’est pas allumée il faut verifier l’ alimentation. Vert: Si allumée il indique une alimentation d’un PoE Status dispositif PoE (PD) correcte.

  • Page 37: Panneau Arrière

    Off: Il n’y a pas de dispositif PoE (PD) Allumée: sur le Switch sont connectés PD (dispositif PoE) et la puissance restante est PoE MAX <=7.5W. Dans ce cas le Switch ne va pas donner de l’alimentation électrique. Eteinte: Si la puissance restante est >7.5W. Link/ACT: Fonctionnement en 1000Mbps 100M: Fonctionnement en 100Mbps.

  • Page 38: Poe

    Tous les ports RJ45 sont auto MDI/MDIX et donc supportent indifféremment des cables droit ou croisé. Les câbles Cat 5 peuvent être croisés ou droits, le dispositif gère l’auto polarité, ce qui permet l'usage indistinct de ces types de câble. Au contraire s’il est connecté...

  • Page 39: Support

    6. Support Pour tous problèmes ou renseignements vous pouvez contacter le service d’assistence web d’Atlantis Land http://www.atlantis-land.com/ita/supporto.php. Pour avoir info vous pouvez contacter info@atlantis-land.com prevendite@atlantis-land.com. Atlantis Land Via Pelizza da Volpedo, 59 20092 Cinisello Balsamo (MI) - Italy Tel: +39. 02.00.632.300 Fax: +39.

  • Page 40: Appendix A: Technical Specifications

    APPENDIX A: Technical Specifications General Standards IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3af Protocol: CSMA/CD Data Transfer Rate: • Ethernet: 10Mbps (half duplex), 20Mbps (full- duplex) • Fast Ethernet: 100Mbps (half duplex), 200Mbps (full- duplex) Topology: Star Network Cables: •...
  • Page 41 36.3 Watt (Maximum with 30W PoE device connected) Temperature: Operating: 0°C ~ 40°C gradi Celsius Storage: -10°C ~ 70°C gradi Celsius Humidity: Operating: 10% ~ 90% Storage: 5% ~ 90% Dimensions: 171mm x 98mm x 29mm Performance Transmits method: Store and forward RAM Buffer: 96KBytes per device Filtering Address...
  • Page 42 Via Pelizza da Volpedo, 59 Cinisello Balsamo – MI – Italy info@atlantis-land.com...
