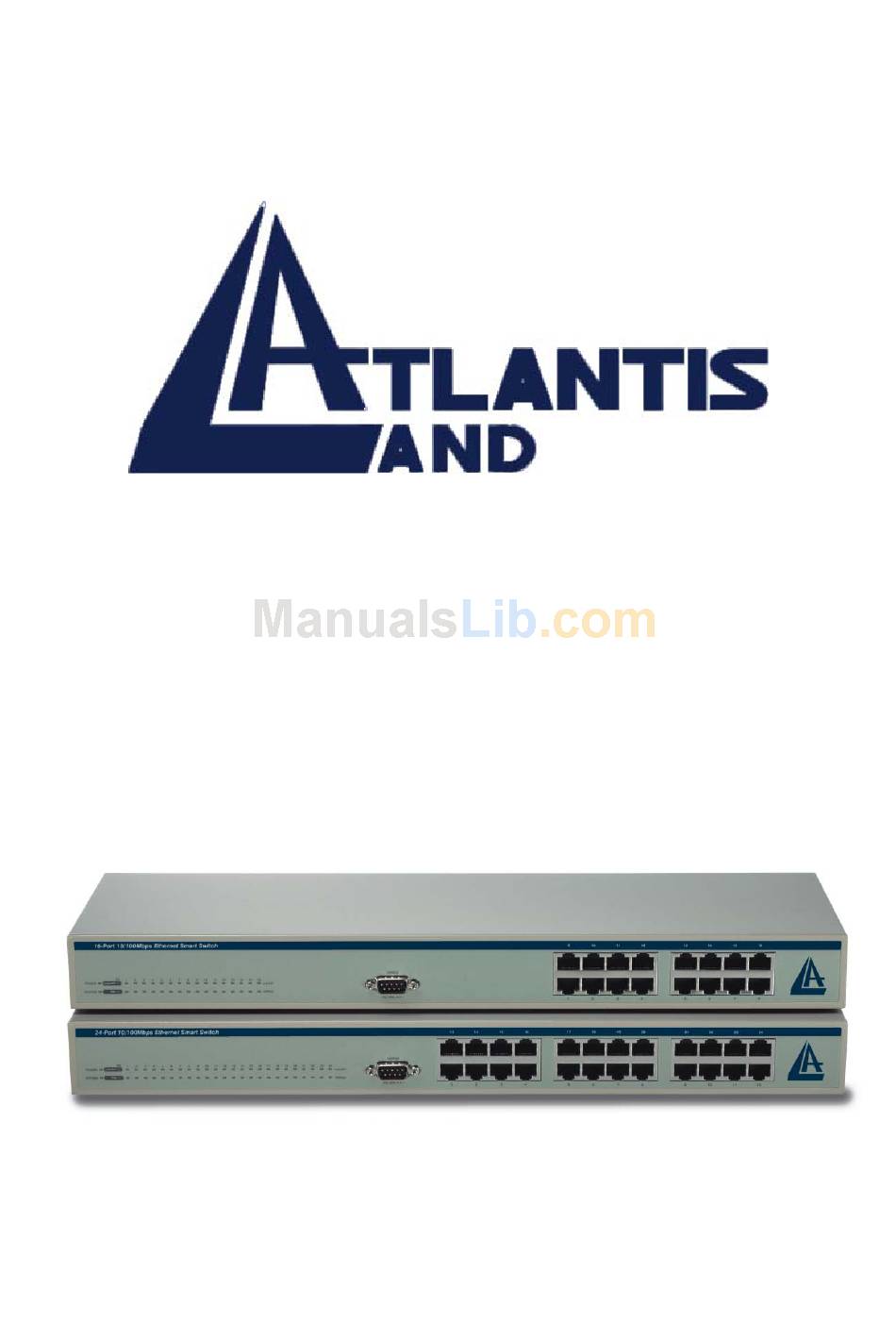

- Page 1 16(24) Ports 10/100Mbps Fast Ethernet + 1 port (optionnel) 100Base-FX Switch Layer 2 (Rackmount) Manuel d’ installation...
- Page 2 La présente entreprise n’admet pas de instances ni de garantie, explicites ou implicites, au sujet du contenu et de manière spécifique exclu la possibilité de garantie, commerciabilité ou adaptabilité pour des buts particuliers. Le logiciel décrit dans le présent manuel est vendu ou concédé...
-
Page 3: Ce Mark Warning
d’interférences susceptibles d’entraîner un fonctionnement anormal. Ces limites sont étudiées de manière à assurer une protection correcte contre les interférences gênantes en zone résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie en fréquences radio. S’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer des perturbations des communications radio. -
Page 4: Table Of Contents
Dans ce Guide... 1 ERMES UTILISES ANORAMIQUE Introduction ... 2 THERNET WITCHING ECHNOLOGY S... 3 ONTROLE DE FLUX VLAN ... 3 RINCIPALES CARACTERISTIQUES Installation ... 5 ANS LA OITE ... 6 ETUP NSTALLATION EN Panneaux... 8 ANNEAU NTERIEUR ... 8 OYANTS ANNEAU POSTERIEUR PECIFIQUES DES CABLES... - Page 5 ... 17 ... 18 TATISTICS Support... 19 Principales caractéristiques ... 20...
-
Page 6: Dans Ce Guide
ANS CE UIDE En utilisant ce guide, il est possible de configurer le Switch 16(24) ports Fast Ethernet Termes utilisés Dans ce guide, le terme Switch (en majuscules) se réfère au produit, au contraire, le terme switch se réfère à un switch générique. -
Page 7: Introduction
Seuls les segments appropriés sont utilisés au contraire du hub qui répète le trafic sur tous les segments. Le switch réalise une sorte de pont sélectif entre segments individuels. Le switch en effet, sans créer d’interférence avec d’autres segments, dirige le trafic automatiquement d’un segment à... -
Page 8: Qos
De cette manière on peut privilégier certains services qui traversent des portes en particulier plutôt que d’autres. Ceci rend le Switch apte à fournir des services particuliers du type VoIP, interactifs et de streaming. -
Page 9: Principales Caracteristiques
Principales caractéristiques Le Rack Switch 16(24) ports 10/100 Mb/s Fast Ethernet a été projeté pour être facilement installé et offrir de hautes performances dans un environnement où le trafic du réseau et le nombre d’utilisateurs sont en constante augmentation. -
Page 10: Installation
Boîtier montable en rack 19" (kit de montage compris) NSTALLATION Ce chapitre fournit les informations pour l’installation et la configuration du Switch. Pour éviter de possibles causes de dommages nous vous recommandons de lire avec attention ce chapitre avant de commencer. -
Page 11: Setup
• doit être bien ventilé (en particulier si vous installez le commutateur dans une armoire) Lorsque l’on installe le Switch sur une surface plane ou une étagère il est nécessaire d’utiliser en premier lieu les pieds en caoutchouc (à attacher sur les 4 angles de la base). Ceux-ci sont positionnés dans les 4 angles inférieurs du dispositif et ont pour but d’amortir les chocs. - Page 12 (un de chaque coté) au Switch avec les vis appropriées. Attacher le Switch aux rails métalliques en vissant A ce stade utiliser les autres visses fournies pour fixer les bras à la structure métallique et fixer ainsi solidement le Switch.
-
Page 13: Panneaux
ANNEAUX Panneau Antérieur -16/24 ports 10/100 Fast Ethernet -Port console (série RS232) -Voyants permettant un diagnostique immédiat du Switch Voyants Les Voyants dans le panneau frontal du switch sont: 16-Port 10/100Mbps Ethernet Smart Switch POWER Link/ACT SYSTEM... -
Page 14: Panneau Posterieur
Panneau postérieur Le Switch doit être relié à un réseau électrique possédant les caractéristiques suivantes : 100-240V, Alternatif, 50-60 Hz. Le cable fournit avec le produit doit être relié à la prise correspondante sur le panneau postérieur. -
Page 15: Specifiques Des Cables
Spécifiques des câbles Dans le schéma suivant il est possible de voir les typologies de connecteur et les câbles relatifs. IEEE Connecteur Throughput 10 Base-T RJ45 100 Base-TX RJ45 100 BASE-FX (*Wavelength of 850nm) 100 BASE-FX (*Wavelength of 850nm) Câble 10/20Mbs 2-pair UTP/ST... -
Page 16: Configuration
Ce chapitre explique comment utiliser les fonctions avancées du Switch. Il est possible de configurer le Switch en y accédant au travers d’un programme d’émulation terminale, après avoir relié le câble RS232 fourni au PC et au Switch dans le port approprié. -
Page 17: Setup
On peut choisir entre : Setup, System et File avec les touches curseur et appuyer sur Enter pour accéder à la configuration des réglages. Setup En cliquant sur Setup, 4 sous-menus s’ouvriront, comme indiqué sur la figure : Examinons-les maintenant avec attention. A-Port Configuration : Dans ce menu, on peut configurer chacun des ports (de le port N°... - Page 18 à choisir dans la gamme Haut, et Bas. De cette manière on peut privilégier certains services qui traversent des port particulier plutôt que d’autres. Ceci rend le Switch apte à fournir des services particuliers du type VoIP, intéractifs et de streaming.
- Page 19 Switch prévient la carte réseau du PC d’interrompre la transmission des données. Bien entendu, la carte doit supporter cette fonctionnalité, si elle ne la supportait pas le message serait ignoré. NOTES : Si la vitesse est réglée à...
- Page 20 (qui peuvent appartenir à des VLAN diverses). De cette façon on peut créer des sous-réseaux qui peuvent communiquer uniquement selon les critères définis par l’administrateur. On peut former des VLAN divers à partir d’ensembles de ports qui peuvent appartenir en même temps à...
-
Page 21: System
Switch dans les portes 1,2,3 et 4. Il y aurait en outre un serveur sur le port 25 et un Router ADSL pour la connexion à internet sur le port 26. On souhaite autoriser l’accès au serveur (port 25) à... - Page 22 Download Configuration: Sélectionner pour rétablir la configuration du Switch. Confirmer en mettant en évidence YES. Aller dans Hyperterminal et sélectionner Transfert, puis Envoie Fichier (protocole Xmodem) et puis le parcours et le nom du fichier dans...
- Page 23 Statistics En entrant dans ce menù est possible d'avoir une première panoramique de tous les ports. En choisissant le port et puis en pressant Detail il est possible d'avoir accès à une multitude de détails.
- Page 24 UPPORT Pour tout problème vous pouvez contacter le service gratuit: l'help desk téléphonique (02/93907634) d'Atlantis Land qui vous fournira une assistance du lundi au vendredi de 9.00 à 13.00 et de 14.00 à 18.00. Vous pouvez aussi nous contacter par fax (02/93906161) ou par messagerie électronique...
-
Page 25: Physical And Environmental
RINCIPALES CARACTERISTIQUES IEEE 802.3 10BASE-T Ethernet Standards IEEE 802.3u 100BASE-TX Fast Ethernet 100BASE-FX Fast Ethernet Protocol CSMA/CD Ethernet: 10Mbps (half duplex), 20Mbps (full duplex) Data Transfer Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex) Rate Topology Star 10BASET: 2-pair UTP/STP Cat. 3,4,5; up to 100m 100BASE-TX: 2-pair UTP/STP Cat. - Page 26 Transmits Store-and-forward Method: RAM Buffer: 4Mbit (A02-F16-F) / 6Mbit (A02-F24-F) Filtering 4K entries per device Address Table: Packet Filtering/Forwar 10Mbps Ethernet: 14,880/pps ding Rate: 100Mbps Fast Ethernet: 148,800/pps MAC Address Automatic update Learning: Performance...
