Insignia NS-R5101AHD-A Guía De Instalación Rápida

NS-R5101AHD-A_10-0563_QSG_V2_SP.eps NS-R5101AHD-A_10-0563_QSG_V2_SP.eps
Felicitaciones por comprar un producto de alta calidad de Insignia. Su
NS-HTIB51A representa el más moderno diseño de sistema de teatro
en casa, y está concebido para brindar un rendimiento confiable y sin
problemas.
Contenido del paquete
• Receptor
• Antena de FM
Transmisor/receptor • Antena de AM
•
Rocketboost™ (NS-RB1) • Etiquetas de colores para
los cables de altavoz
• Control remoto
• Guía del usuario
• Pilas tipo AA (2)
• Guía de instalación rápida
• Micrófono para configuración
de altavoces
Características de la vista posterior
C
Elemento Descripción Función
M
1 Tomas de ENTRADA Conecte el cable óptico digital de la consola de videojuegos (1)
DIGITAL o del televisor/reproductor de CD (2) en las tomas superiores, o
Y
el cable coaxial digital de un reproductor de discos
CM
Blu-ray/DVD en la toma inferior.
2 Tomas de video de Conecte los cable de una fuente de video de componentes en
MY
COMPONENTES las tomas n° 1 (BD/DVD) o n° 2 (CBL/SAT).
Conecte los cables para un monitor de video de componentes
CY
en las tomas de salida (OUT).
CMY
Las tomas están codificadas por color (rojo, verde y azul) para
corresponder con los conectores de los cables.
K
3 Tomas HDMI Conecte el cable de entrada de la señal digital de una consola
de videojuegos (IN3), de una caja de cable o satélite (IN2) o de
un reproductor de BD/DVD (IN1). Conecte el cable de la señal
de salida de HDMI para un televisor o un monitor en la toma
de salida (OUT).
4 Conectores de ANTENA Conecte una antena de FM de 75 ohmios a la toma coaxial o a
una antena AM de bucle a los conectores de los cables.
5 Video de salida para Conecte esta toma a un monitor de TV.
monitor
6 Puerto Rocketboost™ Conecte el modelo NS-RB1 en este puerto. Para obtener más
información acerca de la tecnología inalámbrica de
Rocketboost™, refiérase su Guía del usuario.
7 ALTAVOCES FRONTALES Conecte los altavoces frontales en estos conectores.
ALTAVOCES
Conecte los altavoces envolventes izquierdo y derecho y el
ENVOLVENTES
altavoz central en estos conectores.
ALTAVOZ CENTRAL
8 Cable de alimentación de CA Enchufe este cable en un tomacorriente de alimentación de CA.
9 Tomas de video compuesto Enchufe en estas tomas los cables de salida de video
y de audio izq./der.
compuesto y de audio izq./der. de los equipos indicados.
Para la grabación de video, enchufe los cables de entrada de
video compuesto y de audio izq./der. para un VCR o DVR en las
tomas de salida (OUT).
Conecte el subwoofer en esta toma.
10 SUBWOOFER
El producto real puede ser diferente del que está ilustrado.
1 1 5/7/2010 5/7/2010 9:28:32 AM 9:28:32 AM

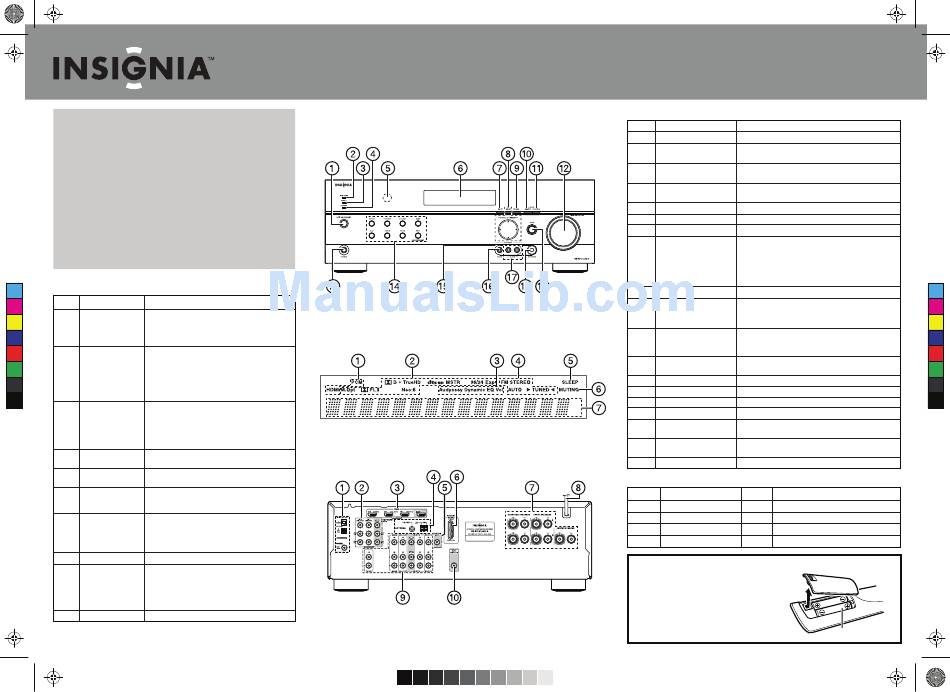

Características
Controles frontales
Pantalla fluorescente
Vista posterior
Receptor de AV para teatro en casa NS-R5101AHD-A
Características de los controles frontales
Elemento Descripción
1 Botón de encendido/suspensión
2 Indicador de paso de HDMI
3 Indicador de la zona 2
4 Indicador de SUSPENSIÓN
5 Sensor del control remoto
6 Pantalla
7 Botón de CONFIGURACIÓN
SINTONIZACIÓN  / 
8
PREDEFINIDA  / 
ENTRAR
9 Botón de RETORNO
10 Botón de MEMORIA
Botón de MODO DE
11
SINTONIZACIÓN
12
13 Perilla del CONTROL PRINCIPAL
DE VOLUMEN
Toma de auriculares
14
15 Botones de selección de entrada
Tapa protectora
16
Toma de ENTRADA DE VIDEO AUX
17
Tomas IZQ./DER. DE LA
18
ENTRADA DE AUDIO AUX
19 Toma para MICRÓFONO DE
CONFIGURACIÓN
20 Botón AUDIO
Características de la pantalla fluorescente
Elemento Descripción
1 Indicadores de entrada de audio
2 Indicador del modo de escucha
3 Indicadores Audyssey
4 Indicadores de sintonización
Instalación de las pilas en el control remoto
1 Quite la cubierta.
2 Inserte dos pilas tipo AA en el compartimiento,
haciéndolas coincidir con la polaridad indicada.
3 Vuelva a colocar la cubierta.
CUIDADO: no utilice pilas recargables de Ni-Cd en
este control remoto. Retire las pilas si no se usarán
durante un periodo largo de tiempo.
Guía de instalación rápida
Función
Permite encender su receptor estéreo.
Se ilumina cuando se ha activado la función de paso de HDMI en el
modo de suspensión.
Se ilumina cuando el modelo NS-RB1 se conecta a un puerto
Rocketboost™ y se encienda.
Se ilumina color rojo cuando su receptor estéreo se encuentra en el
modo de suspensión.
Recibe la señal del control remoto.
Provee información acerca de las funciones y los ajustes del receptor.
Permite abrir los menús de pantalla.
Presione SINTONIZACIÓN  /  para sintonizar la siguiente
estación o la anterior.
Presione PREDEFINIDA  /  para sintonizar la siguiente estación
predefinida o la anterior.
Presione ENTER (Entrar) para confirmar una selección.
En el modo de menú, permite regresar al menú principal.
Permite memorizar una estación de radio predefinida. Presione
junto con el botón de modo de sintonización (TUNING MODE) para
eliminar las estaciones predefinidas.
Permite activar el modo de sintonización del receptor y escuchar la
radio. Presione junto con el botón de memoria (MEMORY) para
eliminar las estaciones predefinidas.
Gire para subir o bajar el volumen.
Enchufe sus auriculares en esta toma.
Permite seleccionar la fuente de la señal de entrada que guste.
Remuévala cuando se use la toma.
Conecte una fuente de video externa en esta toma.
Conecte una fuente de sonido externa en esta toma.
Conecte el micrófono de configuración Audyssey en esta toma.
Permite acceder a la configuración de audio.
Elemento Descripción
5 Indicador de APAGADO AUTOMÁTICO
6 Indicador de SILENCIAMIENTO
7 Pantalla DIGITAL
Pilas (AA)
