DX-GB5PRT
Commutateur Ethernet Gigabit à 5 ports
GUIDE D'INSTALLATION RAPIDE
10:20:22 AM 10:20:22 AM
Félicitations d'avoir acheté ce commutateur Ethernet Gigabit à 5 ports
DX-GB5PRT de Dynex. Ce DX-GB5PRT fournit un débit amélioré et des
connexions au réseau principal pour que les gigaoctet soient une réalité.
Avis relatifs à la sécurité
• Ne pas utiliser ce produit près de l'eau, par exemple dans un sous-sol
humide ou près d'une piscine.
• Éviter d'utiliser ce produit pendant un orage électrique. Il peut
exister un risque éventuel de choc électrique dû à la foudre.
• Ne pas poser d'objets lourds sur le commutateur.
• Prévoir suffisamment d'espace pour la ventilation.
Contenu de l'emballage
• Commutateur Ethernet Gigabit à 5 ports DX-GB5PRT de Dynex
• Guide d'installation rapide
Caractéristiques
• En conformité avec les normes IEEE 802.3, IEEE 802.3u, IEEE 802.3ab,
IEEE 802.1p
• Cinq ports RJ45 10/100/1000M
• Prend en charge la qualité de service (QoS) IEEE 802.1p
• Prend en charge la technologie « Green Ethernet » d'économie
d'énergie (en mode attente à faible consommation, l'économie
d'énergie peut atteindre 61,5 %).
• Intègre le contrôle de flux en mode duplex intégral IEEE802.3x et
l'encombrement de la mémoire tampon en mode semi-duplex.
• Architecture de commutation non bloquante qui transmet et filtre
les paquets à vitesse maximale pour un débit maximal
• La table d'adresses MAC de 8 Ko du DX-GB5PRT intègre l'acquisition
et l'obsolescence automatique
• Prend en charge les trames étendues jusqu'à 15 Ko
• Témoins DEL pour la surveillance de l'alimentation, des liaisons et de
l'activité
Composants
Panneau avant
DEL d'alimentation
Panneau arrière
Ports 1 à 5
V1
FINAL
FOR PRINT

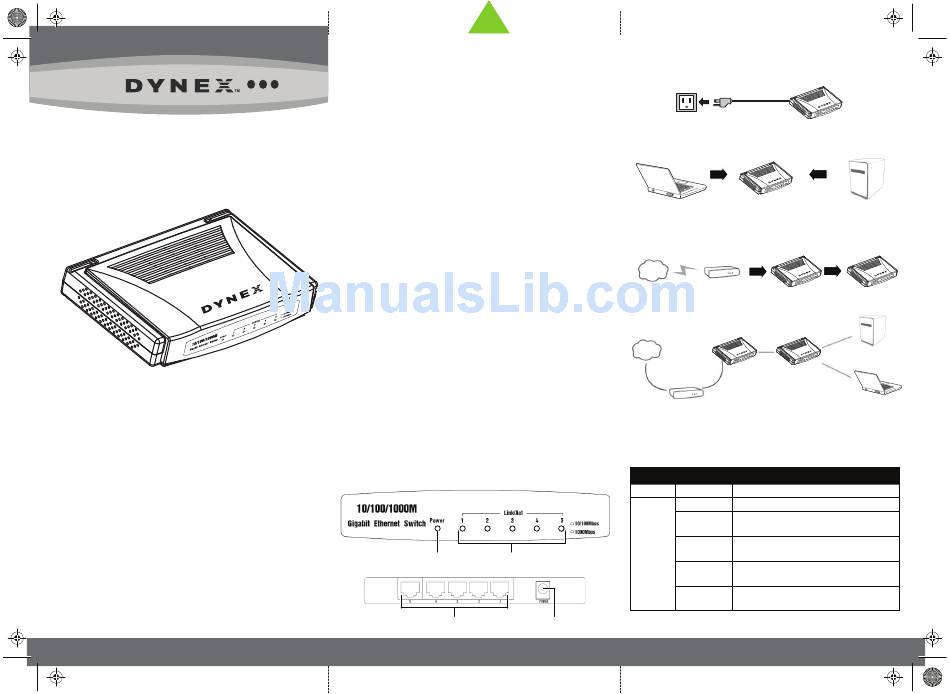

Installation du commutateur

1 Connecter l'adaptateur d'alimentation au commutateur et mettre la
source sous tension.
2 Connecter le PC et les autres périphériques au commutateur.
3 Connecter le commutateur à l'Internet.
Internet
Internet
4 Installer la connexion complète.
Internet
Témoins à DEL
Quand le commutateur est branché et alimenté, les témoins DEL
s'allument comme suit :
DEL
Alimentation
Ports de
liaison/
activité 1 à 5
DEL 1 à 5
Port d'alimentation
Cordon
d'alimentation
Prise secteur
Commutateur
PC Commutateur
Modem Routeur
Commutateur
Routeur
Modem
État Indication
Allumée (verte) Mise sous tension
Éteinte Aucun périphérique n' e st connecté au port correspondant.
Allumée Un périphérique à 10/100 Mbit/s est connecté au port
(orange) correspondant.
Clignotante Un périphérique à 10/100 Mbit/s transmet ou reçoit des
(orange) données par le port correspondant.
Allumée Un périphérique à 1 000 Mbit/s est connecté au port
(verte) correspondant.
Clignotante Un périphérique à 1 000 Mbit/s transmet ou reçoit des
(verte) données par le port correspondant.
Stockage
réseau
Commutateur
Stockage
réseau
PC
