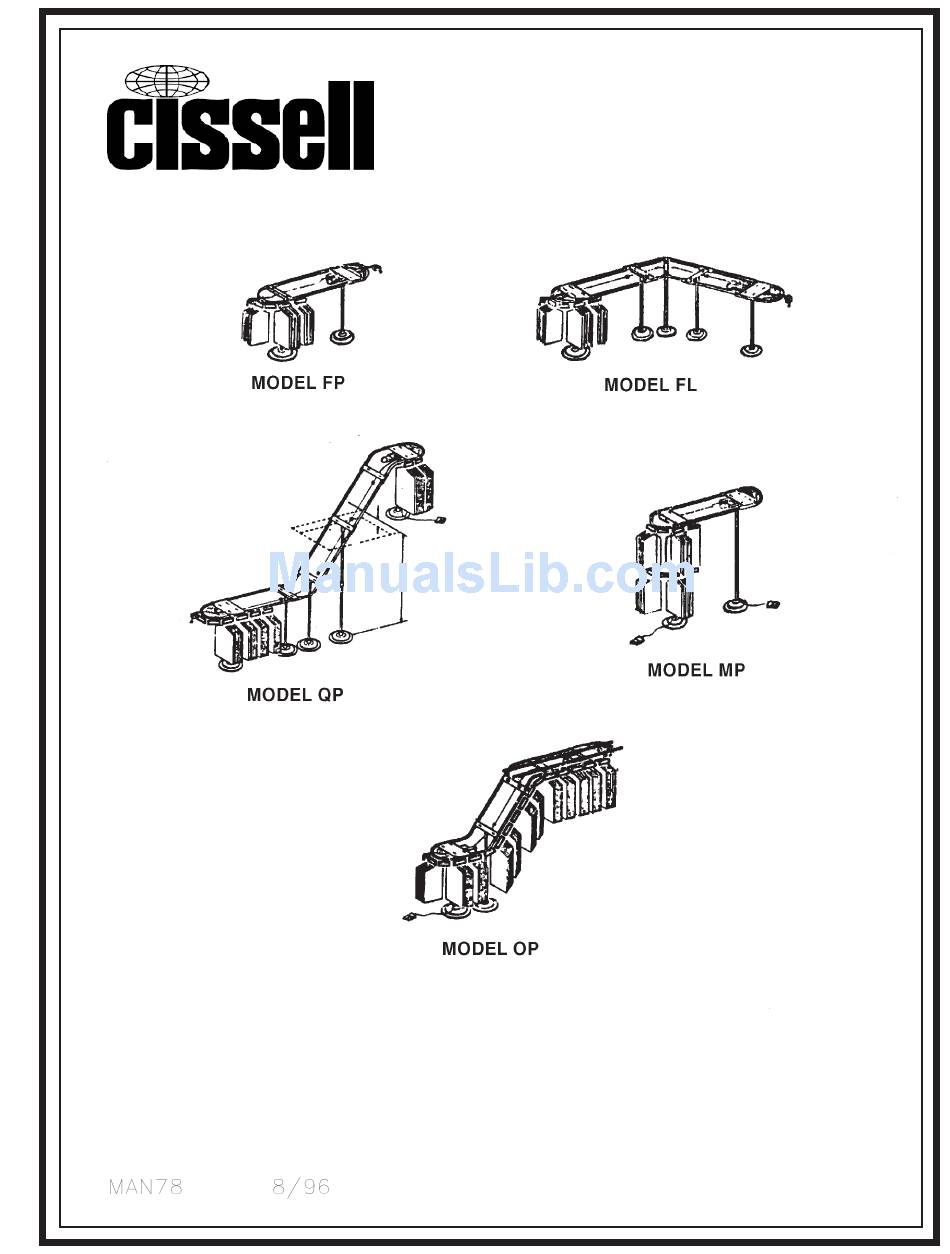

Conveyors CISSELL MANUFACTURING COMPANY H E A D Q U A R T E R S PHONE: (502) 587-1292 SOUTH FIRST SALES FAX: (502) 585-3625 P.O. 32270 SERVICE/PARTS FAX: (502) 681-1275 LOUISVILLE, 40232-2270 THIS MANUAL MUST BE GIVEN TO THE EQUIPMENT OWNER.
G A R M E N T B A G DIMENSIONS AND CLEARANCE (60) Page 2...
Page 3
C O N V E Y O R DOUBLE DECK (38/38) 1-29-69-NS 1-5327-6 Page 3...
Page 4
C O N V E Y O R DOUBLE DECK (38/45) 1-30-69-NS 1-5327-9 Page 4...
Page 5
C O N V E Y O R DOUBLE DECK (38/54) 1-31-69-NS 1-5327-10 Page 5...
Page 6
C O N V E Y O R DOUBLE DECK (38/60) 1-31-69-NS 1-5327-10 Page 6...
Page 7
MINUMUM CEILING HEIGHT FOR INSTALLATION OF CISSELL F L O O R M O D E L C O N V E Y O R S T Y P E F L O O R M O D E L 6’...
Page 8
CISSELL C O N V E Y O R S STRAIGHT FLOOR MODEL “L” FLOOR MODEL C O N V E Y O R C O N V E Y O R C O N V E Y O R...
Page 9
UP AND DOWN CISSELL CONVEYOR CEILING M I N I M U M M I N I M U M “A” “B” “C” “D” H E I G H T O V E R LINKS G A R M E N T S 1 0 ’...
Page 10
D E S C E N D I N G CISSELL CONVEYOR CEILING M I N I M U M M I N I M U M “A” “B” “C” “D” H E I G H T O V E R...
Page 11
1/4 HP 1/2 HP 3/4 HP 1/4 + 1/4 HP 1/2 + 1/2 HP No’s Are For Links Are For Adder No’s. Floor Model “F” Conveyor “P” Plain (Straight) 14-70 71-100 102-150 152-200 “L” Ell Shape 22-50 51-70 “L” Ell Shape w/Idlers 71-100 102-150 152-200...
Page 12
C O N V E Y O R TRACK LUBRICATION Put vaseline (or light grease) in bottom of roller track to lubricate p a t h o f r o l l e r s . A l s o a p p l y l u b r i c a n t t o t o p o f t r a c t a t a l l c u r v e s . A narrow strip of lubrication, about 1/8”...
Page 13
LINK ASSEMBLIES F L O O R M O D E L Type B Link Assembly 5 Links C1755 Type B Link Assembly 6 Links C1756 Type B Link Assembly 8 Links C1758 Type B Link Assembly 9 Links C1759 Type B Link Assembly 10 Links C1750...
Page 14
Link Assemblies Link Assemblies Garmt. Garmt. Cpty. Cpty. Links Links 1000 Page 14...
C O N V E Y O R C A P A C I T Y All straight track must add up to an even number of feet. Allow one (1) link per foot of straight track in any conveyor. The following number of links should be allowed for these turns: Any Drive End or Return End 5 Links...
Page 16
O V E R H E A D C O N V E Y O R S Maximum Power Strut length: 8’ - 0” Preferred 10’ - 0” Maximum Power strut is spliced together with a C2191 strut splice. Strut straps are necessary to hold power strut to ceiling: Locate every 4 ’...
Page 18
R E T U R N E N D S 5 LINKS TYPICAL C1600 Return End with Heavy Duty Idlers Floor C167 Return End with Idler Floor Model C169 Return End for Idler Later C1071 Return End with Idler Overhead C1072 Return End with Idler Ovhd.
Page 20
PRODUCT SCALE: MATERIAL: MODEL NO.: FINISH: BLANK SIZE: WOODY WILSON 4-4-73 CK. BY: DATE: DR. BY: DATE: W. M. CISSELL MANUFACTURING COMPANY P A R T 1-6326 831 S. First • P.O. Box 1143 • Louisville, Ky. NO.: Page 20...
Page 21
C-120 C-176 F L O O R M O D E L C O U P L E R OVERHEAD RISER COUPLER C-272 O V E R H E A D M O D E L C O U P L E R Page 21...
Page 23
COMMONLY USED PART NUMBERS Standard Track Lengths C590 Straight Track 3’ - 6” Long C591 Straight Track 4’ - 0” Long C593 Straight Track 4’ - 6” Long C595 Straight Track 5’ - 0” Long C597 Straight Track 5’ - 6” Long C600 Straight Track 3’...
Page 24
TYPE “B” FLOOR MODEL LINK SECTION FOR DOUBLE DECK BAR DOWN - NO DIVIDERS Ref. No. Part No. Description Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-406 3/8” - 16 Spacer C-343 Drive Collar C-118 Type “B” Floor Link C-1735 Link Washer C-195...
Page 25
TYPE “B” FLOOR MODEL LINK SECTION BAR DOWN - NO DIVIDERS Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-343 Drive Collar C-1735 Link Washer C-1601 Link Bushing F-489 “E” Ring C-110 Swivel Connector Pin C-109 Swivel Connector C-1784 Load Washer C-147 3/8”...
Page 26
TYPE “N” FLOOR MODEL LINK SECTION NOTCHES DOWN - 10 DIVISIONS Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-343 Drive Collar C-1735 Link Washer C-1601 Link Bushing F-489 “E” Ring C-110 Swivel Connector Pin C-109 Swivel Connector C-1784 Load Washer C-147 3/8”...
Page 27
TYPE “N” FLOOR MODEL LINK SECTION FOR DOUBLE DECK Ref. No. Part No. Description Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-1784 Load Washer C-343 Drive Collar C-147 3/8” Flat Washer C-1735 Link Washer C-406 3/8 - 16 Spacer C-1601 Link Bushing C-407...
Page 28
TYPE “S” FLOOR MODEL LINK SECTION FOR DOUBLE DECK Ref. No. Part No. Description Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-1784 Load Washer C-343 Drive Collar C-147 3/8” Flat Washer C-1735 Link Washer C-406 3/8 - 16 Spacer C-1601 Link Bushing C-407...
Page 29
TYPE “N” OVERHEAD MODEL LINK SECTION - PART NO. C-1761 NOTCHES DOWN - 10 DIVISIONS Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-343 Drive Collar C-1735 Link Washer C-1601 Link Bushing F-489 “E” Ring C-110 Swivel Connector Pin C-109 Swivel Connector C-1784...
Page 30
TYPE “S” FLOOR MODEL LINK SECTION Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-343 Drive Collar C-1735 Link Washer C-1601 Link Bushing F-489 “E” Ring C-110 Swivel Connector Pin C-109 Swivel Connector C-1784 Load Washer C-147 3/8” Flat Washer C-149 3/8”...
Page 31
TYPE “S” OVERHEAD MODEL LINK SECTION - PART NO. C-1771 Ref. No. Part No. Description C-2210 “J” Bolt Assembly C-343 Drive Collar C-1735 Link Washer C-1601 Link Bushing F-489 “E” Ring C-110 Swivel Connector Pin C-109 Swivel Connector C-1784 Load Washer C-147 3/8”...
Page 32
C O N T R O L B O X Ref. No. Part No. Description Ref. No. Part No. Description C1844 Control Box TU3268 #6-32 x 1/2 Screw C1912 Closure Plate TU3479 #10-32 x 7/16 Truss C2085 Contractor Rail SB180 Switch Box Cover C183 Rating Nameplate...
Page 33
C-300 LINK DRIVE S P R O C K E T A S S E M B L Y Ref. No. Part No. Description C310 3/8”-24 Castle Nut C227 13/16” Washer C217 Ball Bearing (2 req’d.) C143 Retaining Ring C228 Sleeve Spacer C129 Bearing Housing...
Page 34
C-301 IDLER WHEEL ASSEMBLY Ref. No. Part No. Description C310 3/8”-24 Castle Nut C227 13/16” Washer C217 Ball Bearing (2 req’d.) C143 Retaining Ring C228 Sleeve Spacer C129 Bearing Housing FB124 5/16”-18 x 1 1/4” Hex Head Cap Screw C189 Idler Wheel C249 5/16”-18 Hex Nut...
Page 35
Manual Reversing Switch for Drive End w/Ground C1501 Ref. No. Part No. Description C1034 Reversing Switch C1341 Manual Control Bracket F566 1/4” - 20 x 1/2” Allen Set Screw C1365 Straight Connector C170 Plastic Bushing 02-6081-221 5/16” Flexible Conduit (55” Long) C1515 4 Wire Low Voltage Cable Assembly F876...
Page 36
Manual Reversing Switch for Return End w/Ground C1500 Ref. No. Part No. Description C1034 Reversing Switch C1341 Manual Control Bracket F566 1/4” - 20 x 1/4” Allen Set Screw TU2334 Junction Box TU2335 Junction Box Cover TU2878 #10 x 5/8” Sheet Metal Screw C1365 Straight Connector C170...
Page 37
Manual Reversing Switch for Idler End w/Ground C1504 Ref. No. Part No. Description C1034 Reversing Switch C1341 Manual Control Bracket F566 1/4” - 20 x 1/4” Allen Set Screw TU2334 Junction Box TU2335 Junction Box Cover TU2878 #10 x 5/8” Sheet Metal Screw C1365 Straight Connector C170...
Page 38
