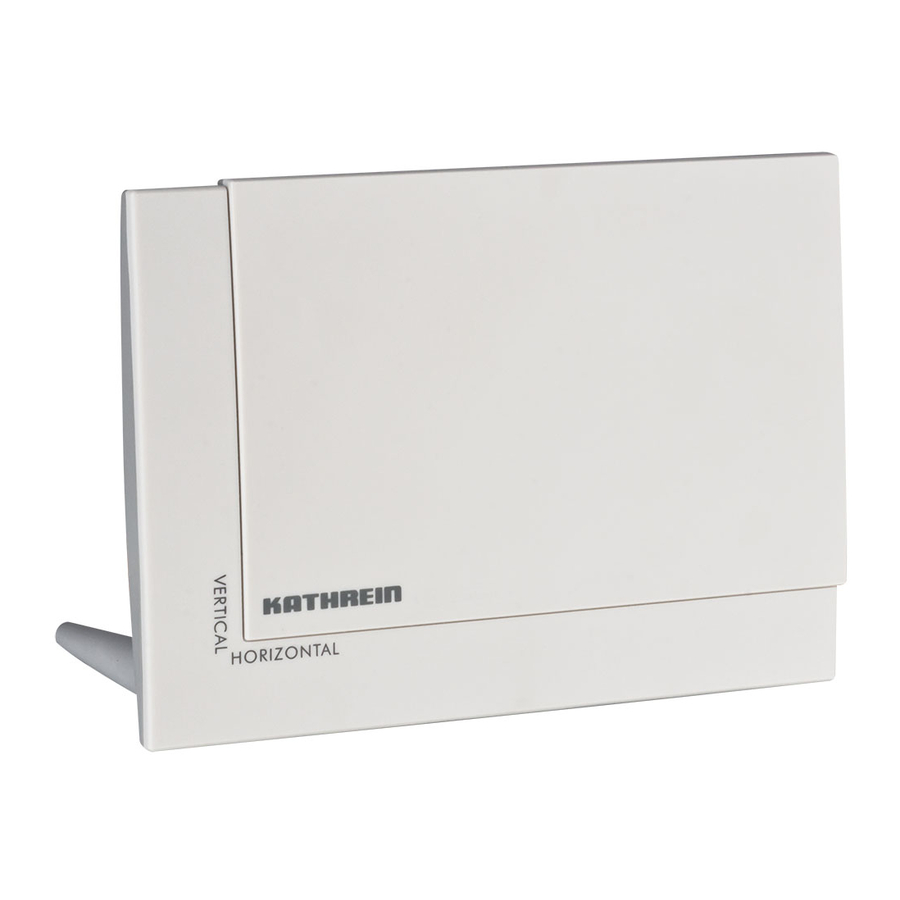

Kathrein BZD 30 Quick Start Manual

BZD 30 20710002
DVB-T/T2-Antennen
Indoor Antenne
Merkmale
■ DVB-T/T2-Indoor-Antenne für horizontale und vertikale Polarisa-
tion
■ Aktive Antenne mit integriertem Verstärker
■ Ansprechendes und platzsparendes Design
■ Extrem niedrige Rauschzahl
■ Keine spezielle Ausrichtung erforderlich, da nahezu Rundstrahl-
Charakteristik (vertikal)
■ Fernspeisung (5 V/30 mA) erfolgt über das Koaxialkabel durch
den angeschlossenen DVB-T/T2-Receiver
■ Anschluss: IEC-Buchse
■ Integriertes Sperrfi lter gegen GSM- und LTE-Störungen
Lieferumfang
● Stützfuß für die einfache Aufstellung
● Wandhalterung mit Befestigungsmaterial
Notwendiges Zubehör
Zum Empfang von DVB-T/T2-Signalen ist ein DVB-T/T2 geeigneter Receiver/TV-Gerät mit Fernspeisemöglichkeit (5 V) über das Koaxial-
kabel notwendig.
Bestimmungsgemäßer Gebrauch
Die BZD 30 ist eine aktive Antenne zum Empfang von digitalen terrestrischen Fernseh- und Rundfunksignalen im VHF- (Band III) und
UHF-Bereich. Sie ist zum Einsatz in Innenräumen mit ausreichendem Signalpegel geeignet.
Nur in Verbindung mit einem geeigneten DVB-T/T2-Receiver mit 5-V-Spannungsversorgung verwenden. Nicht an SAT-Receiver
anschließen!
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden Dokumen-
tationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Tipp
Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und geben Sie diese bei einem Verkauf der
Antenne an den nächsten Besitzer weiter.
Allgemeines zum Rundfunkempfang
In Gebieten mit geringen oder zu starken Empfangsfeldstärken ist ein störungsfreier Empfang nicht in allen Fällen gewährleistet. Bei
zu schwachem Signalpegel ist es notwendig, eine Richtantenne außerhalb des Gebäudes zu verwenden.
In unmittelbarer Nähe zum Sender kann der Empfang durch zu hohe Empfangspegel beeinträchtigt werden.
Der Rundfunkempfang in Innenräumen kann zudem durch weitere Faktoren beeinträchtigt sein. Kritische Aufstellorte sind Räume in
Stahlbetonbauten oder Gebäude mit metallbedampften Fenstern, geschlossene Metallschränke oder Aufstellorte in unmittelbarer
Nähe von sendenden, elektronischen Geräten (z. B. Mobiltelefonen).
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät
BZD 30, BN: 20710002
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: www.kathrein-ds.com
geeignet für DVB-T/T2
● Anschlusskabel mit einem geraden und einem gewinkelten
IEC-Stecker, 2 m
1 / 3
