Summary of Contents for Oreck Ultimate Hand Held

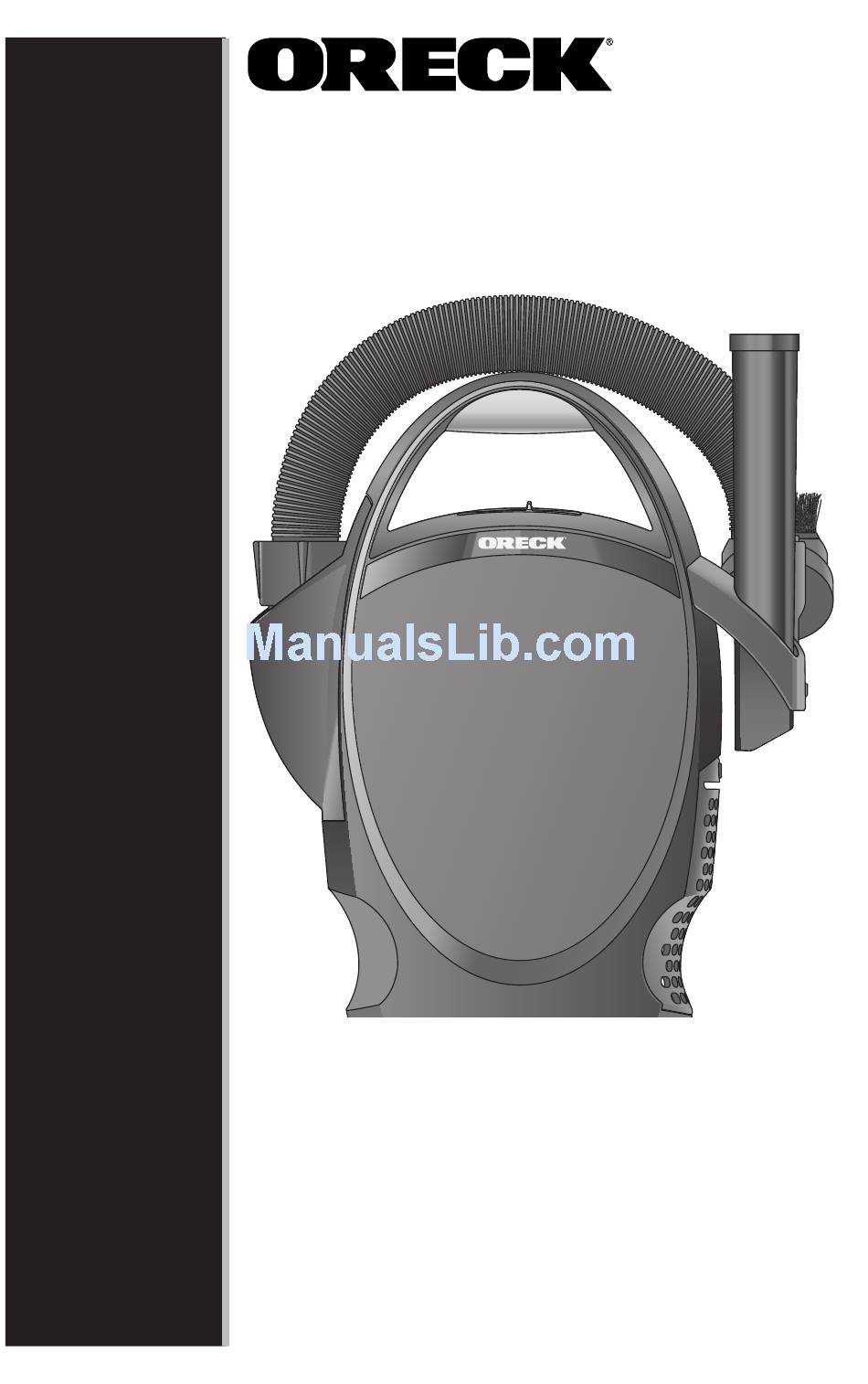

- Page 1 Ultimate Handheld Vacuum User’s Guide 1600 Series Important! Read this manual carefully, and keep for future reference.
- Page 2 The installed HEPA filter helps keep dust and dirt from escaping as you vacuum. Welcome to our Call, Click customer service program. To contact Oreck Call or Click using the information below. Call USA: 1•800•989•3535 Canada: 1•888•676•7325 Click On the web, point and click at: www.oreck.com...
-
Page 3: Table Of Contents
Contents Safety ........4 General Warnings ......4 Polarized Plug . -
Page 4: Safety
Safety General Warnings IMPORTANT SAFETY INSTRUCTIONS Read all instructions before using the vacuum cleaner. WARNING! To reduce the risk of fire, electric shock, or injury when using an electrical appliance, basic precautions should always be followed, including the following: • Do not leave appliance unattended when plugged in. Unplug from outlet when not in use and before servicing. -
Page 5: Polarized Plug
• Do not use to pick up flammable or combustible liquids, such as gasoline or lighter fluid, or use in areas where they may be present. • Do not use appliance in an enclosed space where flammable, explosive or toxic vapors are given off by oil base paint, paint thinner, some mothproofing substances, or in an area where flammable dust is present. -
Page 6: Parts & Features
Parts & Features shown with hose, crevice tool and dusting brush installed 1. Ultimate handheld 6. Crevice tool: Cleans tight vacuum: Core canister areas such as cracks and vacuum unit. crevices. 2. Adjustable shoulder 7. Power cord: Twenty foot strap: Attaches to the cord for long distances. - Page 7 Hose inlet side HEPA filter side 12. Slinky hose: Easy to use 17. Bag Gasket: Creates a tight flexible hose. seal to guard against air leaks. Do not remove. 13. Hose inlet: Hose connec- 18. Disposable inner bag: tion location. Collects debris from the 14.
-
Page 8: Assemble
Assemble Attach the Tool Caddy Before you attach the hose or any tools onto your vacuum, you will first want to attach the tool caddy. 1. Align the middle slot and two pronged tabs on the tool caddy with the middle tab and two slots on the side of the vacuum. -
Page 9: Attach The Slinky Hose And Tools
Attach the Slinky Hose and Tools 1. Align the J-shaped slot at the end of the hose with the tab inside the hose inlet. hose collar J-shaped slot 2. Turn the hose collar clockwise to lock into place. To unlock, turn the collar counterclockwise. -
Page 10: Attach The Adjustable Shoulder Strap
Attach the Adjustable Shoulder Strap The shoulder strap can be attached to use the vacuum in the horizontal or vertical position depending on what is most comfortable for your use. 1. To adjust the shoulder strap length, loosen the straps, and slide the clip up or down depending on the length you desire. -
Page 11: Use
Using the Vacuum 1. Unwrap the cord around the bottom of the cord wrap area. 2. Plug the cord into the electrical socket. 3. Attach the tool you need for your cleaning job to the end of the extension wand. 4. -
Page 12: Maintain
Replacing the Disposable Inner Bag When the disposable inner bag is full you will need to replace the bag with a new one. Use only genuine Oreck filter bags. For best results, change disposable inner bag regularly even if it is not completely full. -
Page 13: Replacing The Micro Filter
Replacing the Micro Filter The micro filter is extra protection against dust and dirt getting into the vacuum motor. To keep your vacuum running in top condition you will want to change the micro filter when it gets dirty. To replace the micro filter: 1. -
Page 14: Replacing The Hepa Filter
Replacing the HEPA Filter The HEPA filter should be replaced every six months, or more often if the vacuum is used to pick up fine particles or in extremely dirty areas. To replace the HEPA door: 1. Push down on tab of the HEPA filter door. 2. -
Page 15: Trouble Shoot
Trouble Service problems that appear to be major can often be solved easily. You can be your own troubleshooter by reviewing this shoot guide. All other servicing should be done by an Oreck authorized service center. Problem Check Solution Vacuum will •... -
Page 16: Parts
Parts All accessories and replacement parts are sold separately. To order, call our customer service group or visit our website. Please have your model number from the data label on the bottom of the unit. Part Number Replacement Paper inner bags PKBB12DW (Twelve pack with one Micro filter) Replacement Odor Fighting inner bags... -
Page 17: Warranty
If you purchase this product from any other source, your purchase is “AS IS,” which means ORECK grants you no warranty, and that you, not ORECK, assume the entire risk of the quality and performance of this product, including the entire cost of any necessary servicing or repairs of any defects. - Page 18 La mejor aspiradora portátil del mercado Guía usuario Serie 1600 ¡Importante! Lea cuidadosamente este manual y guárdelo para consultas futuras.
- Page 19 Bienvenido a nuestro programa de Atención al cliente Llame” o “Clic”. Para ponerse en contacto con Oreck Llame o “Clic”. Llame EE.UU.: 1•800•989•3535 Canadá: 1•888•676•7325 Clic En Internet, apunte y haga clic en: www.oreck.
- Page 20 Índice Seguridad ......21 Advertencias generales ....21 Enchufe polarizado .
-
Page 21: Seguridad
Seguri- ¡Advertencias generales! INSTRUCCIONES DE SEGURIDAD IMPORTANTES Lea todas las instrucciones antes de usar la aspiradora. ¡ADVERTENCIA! Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales al usar un aparato eléctrico, siempre deben seguirse ciertas precauciones básicas, inclusive las siguientes: •... -
Page 22: Enchufe Polarizado
• Apague todos los controles antes de desconectar la aspiradora. • Tenga mucho cuidado al limpiar las escaleras. • No utilice la aspiradora para recoger líquidos inflamables o combustibles, como gasolina o líquido para encendedores, ni en áreas donde estos líquidos puedan estar presentes. •... -
Page 23: Partes Y Características
Partes y caracter- ísticas se muestra con la manguera, la boquilla para rincones y el cepillo para el polvo instalados 1. Aspiradora portátil: car- 7. Cable de alimentación: casa con depósito colector. cordón de veinte pies de longitud que permite 2. - Page 24 Lado del filtro HEPA Lado de la entrada de la manguera 12. Manguera flexible: muy 17. Junta de la bolsa: crea un flexible, facilita el uso de sello hermético para pro- la aspiradora. teger contra fugas de aire. No la retire. 13.
-
Page 25: Armado
Armado Sujeción del soporte para herramientas Antes de sujetar la manguera o cualquier herramienta en su aspiradora, usted primero debe sujetar el soporte para herra- mientas. 1. Alinee la ranura central y las dos lengüetas dentadas del soporte para herramientas con la lengüeta central y las dos ranuras en la parte lateral de la aspiradora. -
Page 26: Conexión De La Manguera Y Los Accesorios
Conexión de la manguera y los accesorios 1. Alinee la ranura en forma de J en el extremo de la manguera con la lengüeta de la entrada de la manguera. collarín de la manguera ranura en forma de J 2. Gire el collarín de la manguera para trabarla en su lugar. -
Page 27: Instalación De La Correa De Hombro Ajustable
Instalación de la correa de hombro ajustable La correa de hombro se puede sujetar para usar la aspiradora en posición horizontal o vertical, de acuerdo a cual posición le resulte más cómoda. 1. Para ajustar el largo de la correa de hombro, afloje las cintas y deslice el broche hacia arriba o hacia abajo de acuerdo a la longitud deseada. -
Page 28: Utilización
Uti- Uso de la aspiradora 1. Desenrolle el cable del enrollacables en la parte inferior de la carcasa. lización 2. Conecte el cable a la toma de corriente. 3. Coloque el accesorio que necesita para su trabajo de limp- ieza en el extremo del tubo de extensión. 4. -
Page 29: Mantenimiento
Sustitución de la bolsa interior desechable Cuando la bolsa interior desechable está llena tendrá que susti- imiento tuirla por una nueva. Utilice únicamente bolsas filtrantes Oreck XL legítimas. Para obtener los mejores resultados, reemplace periódicamente la bolsa interior desechable, incluso si no está completamente llena. -
Page 30: Reemplazo Del Micro Filtro
Reemplazo del Micro Filtro El Micro Filtro es una protección adicional contra el polvo y la suciedad que ingresan al motor del aspiradora. Para mantener su aspiradora funcionando en óptimas condiciones, usted debe cambiar el Micro Filtro cuando éste se ensucie. Para reemplazar el Micro Filtro: 1. -
Page 31: Sustitución Del Filtro Hepa
Sustitución del filtro HEPA El filtro HEPA debe ser reemplazado cada seis meses, o más a menudo si la aspiradora se utiliza para recoger partículas finas o en lugares muy sucios. Para sustituir el filtro HEPA: 1. Empuje hacia abajo la pestaña de la tapa del filtro HEPA. 2. -
Page 32: Solución De Problemas
Usted puede solucionarlos por su cuenta de prob- mediante la lectura de esta guía. Cualquier otra tarea de man- tenimiento o reparación debe ser realizada por un Centro de lemas servicios autorizado por Oreck. Problema Revisar Solución La aspiradora no •... -
Page 33: Piezas De Repuesto
Piezas Todos los accesorios y piezas de repuesto se venden por separado. Para hacer su pedido de repuestos, llame a nuestro grupo de atención al cliente o visite nuestro sitio de Internet. Por favor, tenga a mano el número de modelo de su aspiradora, que se encuentra en la etiqueta adherida en la parte inferior de repuesto la unidad. -
Page 34: Garantía
“TAL CUAL”, lo cual significa que ORECK no le ofrece ninguna garantía, y que usted, no Oreck, asume todo el riesgo por la calidad y el rendimiento de este producto, incluyendo el costo total de cualquier trabajo necesario de mantenimiento o reparación de cualquier defecto. - Page 35 Aspirateur-balai Ultimate Guide d’utilisation Série 1600 Important! Lisez attentivement ce manuel, et conservez-le comme ré- férence ultérieure.
- Page 36 Le filtre HEPA installé empêche la poussière et la saleté de s’échapper de votre aspirateur. Bienvenue dans notre programme de service à la clientèle Call, Click. Pour contacter Oreck, appelez ou cliquez en utilisant les informations suivantes : Appelez USA: 1•800•989•3535 Canada: 1•888•676•7325...
- Page 37 Contenu Sécurité ....... 38 Avertissements généraux ....38 Fiche polarisée .
-
Page 38: Sécurité
Sécurité Avertissements généraux IMPORTANTES INSTRUCTIONS DE SÉCURITÉ Lisez toutes les instructions avant d’utiliser l’aspirateur. AVERTISSEMENT! Pour réduire le risque de départ d’incendie, de com- motion électrique ou de blessure en utilisant un appareil électrique, des précautions élémentaires doivent toujours être suivies, dont celles-ci : •... -
Page 39: Fiche Polarisée
• Coupez toutes les commandes avant de débrancher. • Faites particulièrement attention quand vous nettoyez des escaliers. • Ne récupérez pas avec l’appareil des liquides inflammables ou combustibles, tels que de l’essence ou un fluide léger, ou ne l’utilisez pas dans des zones où ils sont présents. •... -
Page 40: Pièces Et Caractéristiques
Pièces et caracté- ristiques Montré avec tuyau, suceur plat et brosse à poussière installés 1. Aspirateur-balai Ultimate : Unité 7. Cordon d’alimentation : de traineau d’aspirateur. Cordon de 6 mètres pour un branchement à distance. 2. Bandoulière réglable: Fixe le 8. - Page 41 Côté d’entrée du tuyau Côté du filtre HEPA 12. Tuyau annelé : Tuyau 17. Joint de sac : Crée une flexible facile à utiliser. bonne étanchéité pour empêcher les fuites d’air. 13. Entrée de tuyau : Em- N’enlevez pas ce joint. placement du raccorde- 18.
-
Page 42: Montage
Montage Fixation du porte-accessoires Avant de monter le tuyau ou un des accessoires sur votre aspira- teur, vous devez d’abord fixer le porte-accessoires. 1. Alignez la fente centrale et les deux pattes sur le dessous du porte-accessoires avec le taquet central et les deux fentes du coté... -
Page 43: Fixation Du Tuyau Annelé Et Des Accessoires
Fixation du tuyau annelé et des accessoires 1. Alignez la fente en J à l’extrémité du tuyau avec le taquet à l’intérieur de l’entrée de tuyau. Collier de tuyau Fente en J 2. Tournez le collier de tuyau en sens horaire pour le verrouiller en place. -
Page 44: Fixation De La Bandoulière Réglable
Fixation de la bandoulière réglable La bandoulière peut se fixer pour utiliser l’aspirateur en posi- tion horizontale ou verticale selon ce qui est pour vous le plus confortable pour l’utilisation. 1. Pour régler la longueur de la bandoulière, desserrez les attaches, et glissez la boucle vers le haut ou le bas selon la longueur voulue. -
Page 45: Utilisation
Utilisa- Utilisation de l’aspirateur 1. Déroulez le cordon d’autour du bas du support de cordon. tion 2. Branchez la fiche du cordon dans une prise secteur. 3. Fixez l’accessoire dont vous avez besoin pour votre tâche de nettoyage sur le tube d’extension. 4. -
Page 46: Entretien
Entretien Remplacement du sac intérieur jetable Quand le sac à poussière intérieur jetable est plein, vous devez le remplacer par un neuf. N’utilisez que des sac de filtrage Oreck XL véritables. Pour obtenir les meilleurs résultats, changez le sac intérieur remplaçable régulièrement même s’il n’est pas tout à... -
Page 47: Remplacement Du Micro-Filtre
Replacement du micro-filtre Le micro-filtre est une protection supplémentaire contre la pous- sière et la saleté qui pourraient entrer dans le moteur d’aspiration. Pour maintenir votre aspirateur au mieux de son fonctionnement, vous devez changer ce micro-filtre quand il devient sale. Pour remplacer le micro-filtre : 1. -
Page 48: Remplacement Du Filtre Hepa
Remplacement du filtre HEPA Le filtre HEPA doit être remplacé tous les six mois, ou plus souvent si l’aspirateur est utilisé pour récupérer des particules fines, ou dans des environnements très sales. Pour remplacer le filtre HEPA : 1. Appuyez sur le taquet du couvercle de filtre HEPA. 2. -
Page 49: Dépannage
Les problèmes de service qui semblent majeurs peuvent souvent être résolus facilement. Vous pouvez être votre propre nage dépanneur en passant ce guide en revue. Toutes les autres interventions doivent être réalisées par un centre de réparations agréé par Oreck. Problème Vérification Solution L’aspirateur ne •... -
Page 50: Pièces
Pièces Tous les accessoires et les pièces de rechange sont vendus séparément. Pour commander, appelez notre ligne spéciale de service à la clientèle, ou visitez notre site Web. Veuillez avoir sous la main la référence de modèle de l’étiquette signalétique en bas de l’unité. -
Page 51: Garantie
Si vous avez acheté ce produit d’une autre source quelconque, vous l’avez acheté “TEL QUEL”, ca qui signifie qu’ORECK ne vous accorde pas de garantie, et que c’est vous, et non ORECK, qui assumera tout le risque de la qualité et de la performance pour ce produit, y compris le coût complet de toutes les interventions ou... - Page 52 © 2011 Oreck Holdings, LLC. All rights reserved. All marks, text, logos, product configurations and registered trademarks are owned and used under the authority of Oreck Holdings, LLC. 73136-01 REV A 04/11 R-10315...
