RF-WHD200 I Equipo básico WirelessHD de 4 puertos
Guía de instalación rápida
Contenido del paquete

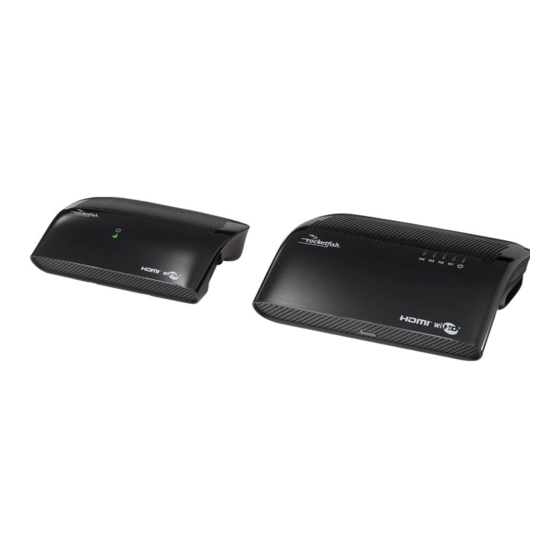

• Transmisor WirelessHD de 60 GHz (1) • Control remoto (1)
• Receptor WirelessHD de 60 GHz (1) • Soporte de montaje en pared (1) (para usar con el receptor)
• Cables de HDMI (2) • Guía de instalación rápida
• Adaptadores de alimentación de CA (2) • Para instrucciones más detalladas, refiérase a su guía del
usuario en línea en el sitio www.rocketfishproducts.com

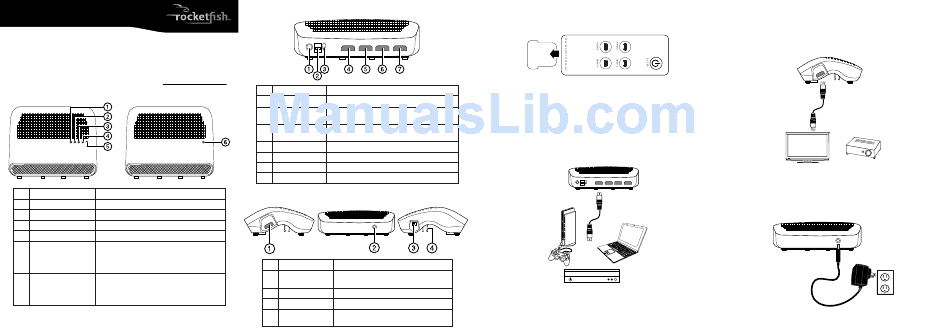

Características
Transmisor panel frontal/superior Receptor panel frontal/superior
N.° Componente Descripción
1 HDMI 4 Se ilumina para indicar que la entrada HDMI fue seleccionada.
2 HDMI 3 Se ilumina para indicar que la entrada HDMI fue seleccionada.
3 HDMI 2 Se ilumina para indicar que la entrada HDMI fue seleccionada.
4 HDMI 1 Se ilumina para indicar que la entrada HDMI fue seleccionada.
5 Indicador de alimentación y del Parpadeando: la alimentación está conectada y el transmisor está
estado de enlace (transmisor) encendido.
En continuo: el transmisor y el receptor están enlazados.
Apagado: la unidad está apagada.
6 Indicador de alimentación y del Parpadeando: la alimentación está conectada y el receptor está
estado de enlace (receptor) encendido.
En continuo: el transmisor y el receptor están enlazados.
Apagado: la unidad está apagada.
Panel posterior del transmisor
N.° Componente Descripción
1 Toma de la entrada de CC Conecte el adaptador de alimentación a esta toma.
2 Interruptor de
encendido Apaga o enciende la unidad.
3 Conmutador de
selección HDMI Deslice para seleccionar el puerto HDMI.
4 Toma de HDMI 1 Conecte un cable HDMI a esta toma y a una fuente de señal HDMI.
5 Toma de HDMI 2 Conecte un cable HDMI a esta toma y a una fuente de señal HDMI.
6 Toma de HDMI 3 Conecte un cable HDMI a esta toma y a una fuente de señal HDMI.
7 Toma de HDMI 4 Conecte un cable HDMI a esta toma y a una fuente de señal HDMI.
Parte posterior del receptor y de los paneles laterales
Lado derecho Panel posterior Lado izquierdo
N.° Componente Descripción
1 Toma HDMI Conecte un extremo de un cable HDMI a esta toma y el otro
extremo a su televisor o computadora.
2 Toma de la entrada de CC Conecte el adaptador de alimentación a esta toma.
3 Interruptor de encendido Apaga o enciende el receptor.
4 Clips para encaminar Inserte el cable HDMI en estos clips para mejor estabilidad
el cable del posicionamiento del receptor.
Control remoto
Nota: remueva la lengüeta de plástico del control remoto antes de usarlo por primera vez.
Conexión del transmisor y del receptor
1 Conecte hasta 4 componentes fuentes HDMI, como un reproductor Blu-ray/DVD, una caja de TV por
cable/satélite, un sistema de videojuegos, una laptop, etc., a las tomas de entrada HDMI en el
transmisor. Le recomendamos que use cables HDMI de alta calidad Rocketfish™ de la longitud
correspondiente a su configuración (4 pies RF-G1160a, 8 pies RF-G1161a, 12 pies RF-G1162a). Se
incluyen dos cables HDMI de 4 pies Rocketfish para su comodidad. Cables HDMI Rocketfish
adicionales están disponibles en las tiendas Best Buy o Future Shop de su localidad.
Blu-ray/DVD
2 Conecte el transmisor a una entrada HDMI disponible en el componente con pantalla, tales como un
HDTV o un proyector de alta definición. Si lo desea, se incluye un soporte de montaje en pared para
montar el modulo receptor en la pared o el techo cerca del componente con pantalla. Si el cable
HDMI de 4 pies Rocketfish incluido es demasiado corto para la ubicación y montaje deseado; cables
HDMI de Rocketfish más grandes (hasta 24 pies) están disponibles en tiendas Best Buy o Future
Shop de su localidad.
OU
3 Conecte los adaptadores de CA al transmisor y receptor.
4 Encienda su televisor o proyector y conmute la entrada en la entrada HDMI donde está conectado el
módulo receptor.
5 Encienda el componente fuente que quiere visualizar (asegúrese de conmutar a la salida HDMI si es
necesario, consulte la documentación suministrada por el fabricante del componente para hacer
esto).
(continúa al reverso)
