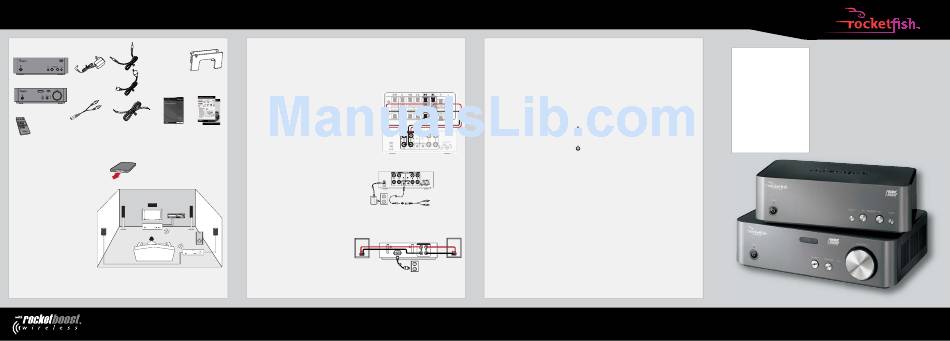

Ensemble de démarrage HD Audio sans fil (RF-RBKIT)
Contenu de l' e mballage
Câbles stéréo de 3,5 mm (2)
(pour l'émetteur sans fil)
Câble d'alimentation c.a.
Émetteur sans fil Adaptateur d'alimentation c.a.
(pour le récepteur
(pour le récepteur sans fil)
(pour l'émetteur sans fil)
Récepteur sans fil
Télécommande
Adaptateurs 3,5 mm vers RCA (2) Câbles de
Guide de l'utilisateur
(6 po/15,25 cm) haut-parleur (4)
(pour l'émetteur sans fil) 3 pi (91,5 cm)
Configuration initiale
1 Déballer le contenu de la boîte.
2 Activer la pile de la télécommande.
Retirer la pellicule isolante de la partie
inférieure de la télécommande.
3 Installation de l'ensemble de démarrage HD
Audio sans fil.
Le schéma illustre une application
RF-RBKIT classique pour le son
Système de
ambiophonique sans fil d'un système
cinéma maison
Téléviseur
de cinéma maison. L'émetteur sans fil
est connecté aux sorties des
haut-parleurs ambiophoniques d'un
Émetteur sans fil
système de cinéma maison et le
récepteur sans fil est connecté aux
haut-parleurs ambiophoniques. Le
RF-RBKIT pourrait également être
utilisé pour émettre de l'audio à partir Récepteur sans fil
d'un récepteur A/V ou d'un autre
composant audio vers d'autres pièces
de la maison.
Voir les étapes ci-après pour tous détails supplémentaires sur la configuration.
GUIDE D'INSTALLATION
RAPIDE
Connexion de l'émetteur sans fil
Remarque : L'émetteur prend en charge deux sources audio, étiquetées A et B. Pour chaque source audio, il
est possible d'utiliser les connecteurs soit de l'entrée haut-parleur (Speaker-in), soit de la pré-entrée (Pre-in)
(niveau ligne), en fonction des besoins. Par exemple, dans le cas de l'utilisation de l'émetteur avec
l'amplificateur d'un système de cinéma maison, il est plus commode d'utiliser les connecteurs d'entrée
Bobine de câble
haut-parleur (Speaker-In). Dans le cas où l'émetteur est utilisé avec un téléviseur ou un lecteur MP3, utiliser
sans fil)
les connecteurs de pré-entrée (Pre-In).
Connexion aux connecteurs Speaker-In (le son ambiopho-
nique d'un système de cinéma maison par exemple) ou Pre-In
Remarque : Le schéma et l'étape suivante correspondent au son
ambiophonique sans fil d'un système de cinéma maison. Pour
écouter les canaux principaux du cinéma maison dans une autre
pièce, connecter les canaux gauche et droit du système de cinéma
maison au lieu des canaux ambiophoniques.
Guide
1 Connecter les bornes du haut-parleur d'ambiance droit du
d'installation rapide
système de cinéma maison aux bornes pour haut-parleur droit
de l'émetteur en connectant le fil rouge aux bornes rouges (+)
et le fil noir aux bornes noires (-). Répéter cette étape pour
connecter les bornes du haut-parleur d'ambiance gauche.
OU
2 En cas de branchement sur les connecteurs de pré-entrée,
connecter les sources audio externes aux prises Pre-in A
et/ou B au dos de l'émetteur à l'aide du câble stéréo de
3,5 mm. Si nécessaire, il est possible d'utiliser l'adaptateur
de 3,5 mm vers RCA, si le périphérique audio utilise des
connecteurs de sortie ligne de type RCA.
3 Connecter l'adaptateur d'alimentation c.a. à l'émetteur,
puis brancher l'adaptateur sur une prise secteur c.a.
Connexion du récepteur sans fil
Remarque : Il est possible d'utiliser le récepteur pour un son ambiophonique sans fil ou pour écouter la
musique dans une autre pièce de la maison.
1 Connecter le haut-parleur droit aux connecteurs
de sortie (Speaker-out) du haut-parleur droit sur
le récepteur. Connecter le câble rouge du
haut-parleur au connecteur de sortie
haut-parleur (speaker-out) rouge (+) et le câble
Haut-parleur
noir du haut-parleur au connecteur de sortie
haut-parleur (speaker-out) noir (-). Répéter cette étape pour
connecter le haut-parleur gauche.
2 Connecter une extrémité du cordon d'alimentation c.a. à la prise d'entrée c.a. (AC IN) située au dos du
récepteur. Puis, brancher l'autre extrémité du câble d'alimentation c.a. sur une prise secteur c.a. Le témoin
de mise en attente s'allume.
Établir un lien de communication
L'émetteur et le récepteur fournis avec le RF-RBKIT ont été pré-couplés, aussi ils seront en mesure de
communiquer entre eux dès la sortie de la boîte. S'il s'agit du premier produit Rocketboost, sauter cette étape
et aller à la section suivante, Fonctionnement de l' é metteur et du récepteur sans fil.
S'il est nécessaire de coupler de nouveau l'émetteur et le récepteur et s'il s'agit du seul produit Rocketboost,
suivre les étapes ci-après.
Dos du système de cinéma maison
1 Régler le commutateur HUB STATUS (État du concentrateur) de l'émetteur sans fil sur ENABLE (Activer) s'il
s'agit du premier produit Rocketboost à installer.
• Le témoin d'alimentation s'allume en vert quand le commutateur d'état du concentrateur (HUB STATUS)
est positionné sur activé (ENABLE).
• Le témoin d'alimentation s'allume en bleu quand le commutateur d'état du concentrateur (HUB STATUS)
est positionné sur désactivé (DISABLE).
2 Appuyer et maintenir enfoncée la touche
mettre l'appareil en mode de liaison (couplage). Le témoin d'alimentation commence à clignoter
rapidement et l'appareil reste en mode de liaison pendant 30 secondes.
3 Appuyer et maintenir enfoncée la touche
mettre l'émetteur et le récepteur en mode de liaison.
Dos de l'émetteur sans fil
• Le témoin d'alimentation s'allume en continu si la liaison a été effectuée avec succès.
• Le témoin d'alimentation clignote lentement si la liaison a échoué.
Dos de l'émetteur sans fil
Si d'autres appareils Rocketboost sont déjà installés, il est nécessaire de coupler l'émetteur et le récepteur au
concentrateur existant. Voir le Guide de l'utilisateur pour toutes instructions détaillées à ce sujet.
Fonctionnement de l' é metteur et du récepteur sans fil
Aux prises de casque
d'écoute ou de sortie ligne
audio du téléviseur du 1 Mettre l'émetteur et le récepteur sans fil sous tension. Les témoins DEL d'alimentation doivent s'allumer en
lecteur DVD, MP3 ou autre
continu. S'ils clignotent il est nécessaire de coupler de nouveau l'émetteur et le récepteur. Voir l'étape Établir
composant source audio
un lien de communication ci-dessus.
2 Allumer la source audio connectée à l'émetteur sans fil. Vérifier que le volume de la source audio n'est pas
mis en sourdine, sinon aucun son ne sera transmis sur le réseau Rocketboost.
3 Appuyer sur la touche SOURCE A ou B de l'émetteur sans fil pour allumer la source de l'entrée A ou B, en
fonction de l'entrée à écouter. La DEL autour de la touche source s'allume pour indiquer que la source est
Dos de récepteur sans fil
SPEAKER-O UT (4-8 O hm ) activée.
A C IN
1 2 0 V ~ ,6 0 H z
4 Régler le niveau sonore sur l'émetteur sans fil. En cas de sources audio multiples dans le réseau Rocket-
R L
boost, appuyer sur la touche SOURCE du récepteur sans fil pour entendre la source audio suivante.
Haut-parleur
Appuyer de nouveau sur la touche SOURCE pour alterner entre les différentes sources audio disponibles.
Remarques relatives au réseau
Rocketboost :
Chaque réseau Rocketboost doit intégrer au
moins un concentrateur qui permet aux
autres appareils de se connecter au réseau.
Le réseau ne peut avoir qu'un seul
concentrateur, sélectionné à l'aide d'un
commutateur situé au dos de tous les
émetteurs Rocketboost et de tous les
émetteurs-récepteurs. Si cet appareil est le
premier produit Rocketboost mis en service,
l'utilisateur doit s'en servir comme d'un
concentrateur. Si d'autres produits
Rocketboost sont déjà en service, désactiver
le mode concentrateur sur cet appareil.
de l'émetteur sans fil pendant plus de trois secondes pour
Important : Les concentrateurs doivent être
alimentés pour que le réseau puisse
fonctionner. Le concentrateur peut être en
mode attente (économie d'énergie); il doit
du récepteur sans fil pendant plus de trois secondes pour toutefois rester branché.
