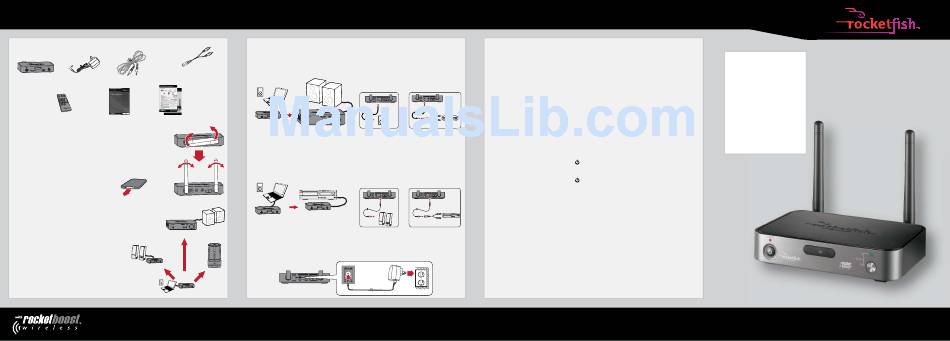

Émetteur-récepteur sans fil RF-RBAUX
Contenu de l' e mballage
Câble audio
Adaptateur de 3,5 mm vers
de 3,5 mm de
183 cm (6 pi) adaptateur RCA
Émetteur-récepteur sans fil Adaptateur
(6 pouces/15,25 cm)
d'alimentation c.a.
Télécommande Guide de l'utilisateur Guide d'installation rapide
Configuration initiale
1 Déballer le contenu de la boîte
2 Régler les antennes
Pour un résultat optimal, mettre les antennes de l'émetteur-récepteur
dans la position verticale.
Conseil : Dans certains cas, il est possible d'améliorer la portée en faisant pivoter
les deux antennes de 45° pour créer un angle de 90° similaire à un « V » largement
ouvert.
3 Activer la pile de la télécommande
Retirer la pellicule isolante de la partie inférieure
de la télécommande.
La technologie Rocketboost permet de connecter tous les périphériques audio
partout dans la maison afin de créer un réseau audio. Les produits
Rocketboost incluent des « émetteurs » qui envoient des flux audio et
des « récepteurs » qui les reçoivent. Ceci permet d'écouter de la musique
transmise de l'émetteur dans d'autres pièces à partir du récepteur.
RF-RBREC
(récepteur)
Le RF-RBAUX fonctionne à la fois comme un émetteur et un
récepteur Rocketboost, ce qui permet de l'utiliser quelle
que soit la configuration. En fait, il peut même être utilisé
simultanément comme émetteur et récepteur.
Rocketboost est extensible. Chaque récepteur Rocketboost
RF-RBAUX
(récepteur)
peut sélectionner l'audio à partir de n'importe quel
émetteur dans le réseau audio Rocketboost. Il est possible de
configurer le réseau selon les besoins personnels de l'utilisateur.
L'illustration ci-contre donne un exemple de réseau Rocketboost.
RF-RBAUX
(émetteur)
GUIDE D'INSTALLATION
RAPIDE
Utilisation en tant qu' é metteur
L'émetteur-récepteur peut être connecté à un lecteur Connecter la source audio à la prise d'entrée audio
MP3, un PC ou un autre périphérique audio pour (Audio In) au dos de l'émetteur à l'aide d'un câble
transmettre de la musique à d'autres récepteurs audio de 3,5 mm. Si nécessaire, il est possible
Rocketboost. Voir l' e xemple de configuration ci-dessous. d'utiliser l'adaptateur de 3,5mm vers RCA, si le
périphérique audio utilise des connecteurs de sortie
Lecteur MP3 ou PC
ligne de type RCA.
Câble de
3,5 mm inclus
RF-RBAUX
Vers la prise
de sortie audio
(émetteur Rocketboost)
RF-RBREC
(récepteur Rocketboost)
Utilisation comme récepteur
L'émetteur-récepteur peut être connecté à un Connecter le haut parleur amplifié ou l'amplificateur
amplificateur ou à un haut-parleur amplifié pour
à la prise de sortie audio (Audio Out) au dos de
recevoir de la musique d'autres émetteurs Rocket- l'émetteur à l'aide d'un câble audio de 3,5 mm. Si
boost. Voir l'exemple de configuration ci-dessous. nécessaire, il est possible d'utiliser l'adaptateur de 3,5
mm vers RCA, si le périphérique audio utilise des
Lecteur MP3 ou PC
connecteurs d'entrée ligne de type RCA.
Amplificateur
Câble audio
inclus
RF-RBAUX
RF-RBAUX
(récepteur Rocketboost)
Vers la prise
(émetteur Rocketboost)
de sortie audio
Connexion de l'alimentation à l' é metteur-récepteur
Connecter l'adaptateur d'alimentation c.a. à l'émetteur-récepteur, puis brancher l'adaptateur sur une prise
secteur c.a. L'émetteur-récepteur s'allume automatiquement et le témoin d'alimentation devient vert ou bleu
en fonction de la position du commutateur d'état du concentrateur.
RF-RBWS02
(récepteur)
Établir un lien de communication
Tous les périphériques Rocketboost doivent être « couplés » ou connectés sans fil au concentrateur
Rocketboost afin que l'audio puisse être émis n'importe où. Les étapes ci-après décrivent comment coupler
des périphériques Rocketboost.
Pour toute information complémentaire, voir les remarques relatives au réseau Rocketboost ci-contre.
1 Si le réseau est configuré pour la première fois, il est nécessaire de sélectionner un des émetteurs
Rocketboost pour faire office de concentrateur en réglant le commutateur d'état du concentrateur (Hub
Status) sur Enable (Activé).
Par exemple, pour que l'émetteur-récepteur fasse office de concentrateur, régler le commutateur d'état du
concentrateur (Hub Status) de l'émetteur-récepteur sur Enable (Activé).
Câble de 3,5 mm inclus et
2 Si un réseau Rocketboost est déjà en service, régler alors le commutateur d'état du concentrateur (Hub
OU
adaptateur de 3,5 mm vers RCA
Status) de l'émetteur-récepteur sur Disable (Désactivé).
Le témoin d'alimentation de l'émetteur-récepteur s'allume en vert si le commutateur d'état du concentra-
Vers la prise
de sortie audio teur (Hub Status) de l'émetteur-récepteur est activé ou s'allume en bleu si le commutateur d'état du
concentrateur (Hub Status) de l'émetteur-récepteur est désactivé.
3 Si possible, placer le concentrateur Rocketboost existant et le nouveau périphérique Rocketboost auquel
connecter le concentrateur, dans la même pièce.
4 Appuyer sur Power (Marche-Arrêt) pour mettre le concentrateur Rocketboost sous tension.
5 Appuyer sur Power (Marche-Arrêt) de l'autre périphérique Rocketboost pour le mettre sous tension.
6 Appuyer et maintenir enfoncée la touche
secondes pour le mettre en mode de liaison (couplage). Le témoin d'alimentation commence à clignoter
rapidement et l'appareil reste en mode de liaison pendant 30 secondes.
7 Appuyer et maintenir enfoncée la touche
secondes pour le mettre en mode de liaison (couplage).
• Dès que la liaison a été effectuée avec succès, la DEL témoin de marche-arrêt sur chaque
produit arrête de clignoter et reste allumée en continu.
• En cas d'échec de la liaison après 30 secondes, la DEL témoin de marche-arrêt commence
Câble audio inclus
OU
à clignoter à un rythme moins rapide. Si cela se produit, répéter les étapes précédentes.
• Répéter les étapes 2 à 7 pour chaque périphérique Rocketboost supplémentaire ajouté au réseau.
Vers la prise
Pour plus d'informations, consulter le Guide de l'utilisateur.
de sortie audio
Écoute de la musique
1 Vérifier que le volume est activé sur le périphérique audio connecté à l'émetteur Rocketboost.
2 Reproduire de la musique à partir du périphérique audio connecté à l'émetteur Rocketboost.
Remarque : Quand l'émetteur-récepteur est utilisé comme émetteur, le témoin DEL Tx s'allume dès que la
connexion à une source audio est réalisée.
3 Régler le niveau du volume sur le périphérique audio connecté au récepteur Rocketboost. En cas de
sources audio multiples dans le réseau Rocketboost, appuyer sur la touche Source du récepteur
Rocketboost pour entendre la source audio suivante. Appuyer de nouveau sur la touche Source pour
alterner entre les différentes sources audio disponibles.
Remarque : Quand l'émetteur-récepteur est utilisé comme récepteur, le témoin DEL Rx s'allume dès la
réception d'une source audio à travers le réseau Rocketboost.
Remarques relatives au réseau
Rocketboost :
Chaque réseau Rocketboost doit intégrer au
moins un concentrateur qui permet aux autres
appareils de se connecter au réseau. Le réseau
ne peut avoir qu'un seul concentrateur,
sélectionné à l'aide d'un commutateur situé au
dos de tous les émetteurs Rocketboost et de
tous les émetteurs-récepteurs.
Si cet appareil est le premier produit
Rocketboost mis en service, l'utilisateur doit
s'en servir comme d'un concentrateur. Si
d'autres produits Rocketboost sont déjà en
service, désactiver le mode concentrateur sur
cet appareil.
Important : Les concentrateurs doivent être
alimentés pour que le réseau puisse
fonctionner. Le concentrateur peut être en
mode attente (économie d'énergie); il doit
toutefois rester branché.
du concentrateur Rocketboost pendant plus de trois
de l'autre périphérique Rocketboost pendant plus de trois
