RocketFish RF-HDMI4 Quick Setup Manual

Interruptor HDMI
Características
• Permite conectar simultáneamente
hasta 4 componentes HDMI a una
entrada HDMI
• Compatible 1080p
• Soporta la conmutación automática
y se incluye un control remoto con
infrarrojo
• Soporta los formatos de audio sin

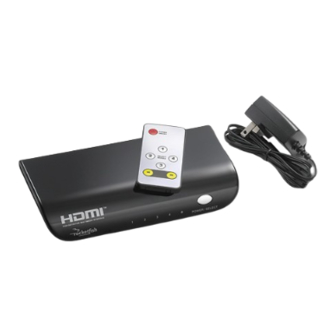

Contenido de la caja
pérdidas Dolby® TrueHD y DTS®-HD
• Interruptor HDMI
• Plug and play, de instalación fácil
• Adaptador de corriente 5 V CC 1 A
• Control remoto con pila

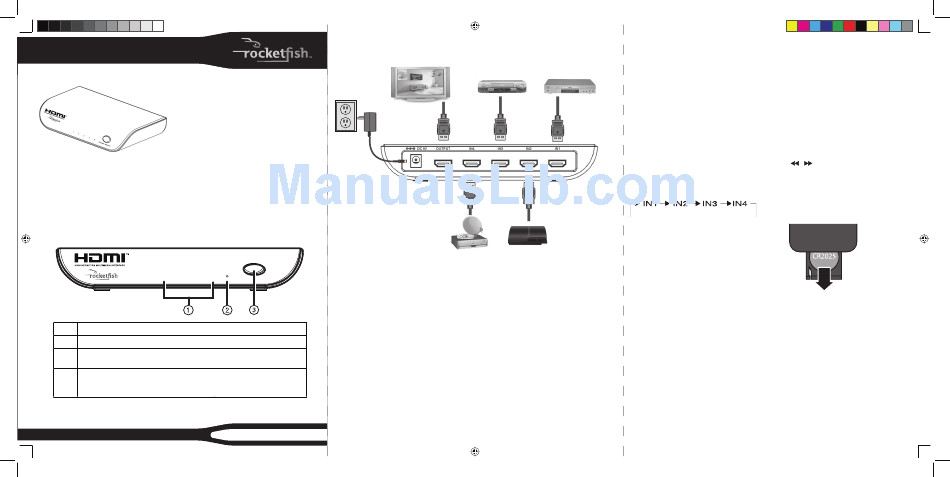

Vista frontal
1 2 3 4
# Descripción
1 LEDs de equipos: la LED del equipo seleccionado se ilumina color verde.
2 Indicador LED de encendido: se ilumina color rojo cuando el interruptor se
encuentra encendido.
3 POWER/SELECT (Encendido/Seleccionar): mantenga presionado por 3
segundos para encender o apagar el interruptor. Presione brevemente para
cambiar de equipo.
RF-HDMI4
RF-HDMI4 QSG_08-1798_V1_SP.indd 1 RF-HDMI4 QSG_08-1798_V1_SP.indd 1
Vista posterior
Pantalla externa
(HDTV, proyector, etc.)
Adaptador de CA
POWER / SELECT Conexión de su interruptor HDMI
1 Conecte un cable HDMI desde la
salida HDMI de cada componente a
una de las entradas del interruptor.
2 Conecte un cable HDMI desde una
salida HDMI del interruptor a la
entrada HDMI de su televisor.
3 Conecte el adaptador de corriente
suministrado a la toma de entrada
de CC del interruptor HDMI y
enchúfelo en un tomacorriente
estándar de 110 V CA.
GUÍA DEL USUARIO
Equipo HDMI 3 Equipo HDMI 1
Equipo HDMI 4 Equipo HDMI 2
Utilización de su interruptor HDMI
Remueva la lengüeta de plástico que
sobresale de la parte inferior del control
remoto. Esta lengüeta protege la pila. El
control remoto no funcionará a menos
que se remueva la lengüeta.
Su interruptor HDMI tiene tres modos de
funcionamiento: detección automática
(predeterminado), manual, y control
remoto.
Notas:
• Cuando se usa el control remoto o el
modo manual, el modo de detección
automática está desactivado. Use el
control remoto o presione POWER/
SELECT (Encendido/Seleccionar) en el
interruptor para seleccionar un equipo Modo manual
HDMI.
Presione POWER/SELECT (Encendido/
• Para volver al modo de detección
Seleccionar) en su interruptor para
automática, apague (OFF) y encienda (ON)
conmutar sobre un equipo diferente.
el interruptor, o conecte un nuevo equipo
El indicador LED correspondiente se
HDMI.
iluminará color verde.
• Su interruptor HDMI memoriza el último
equipo HDMI usado. El interruptor detecta
Modo de control remoto
y conecta a este equipo HDMI primero.
1 Presione POWER ON/OFF
Modo de detección automática
(Encendido/Apagado) en el control
remoto. Se iluminará color rojo el
Su interruptor HDMI conmuta
indicador LED de encendido.
automáticamente sobre el equipo
recientemente encendido. Cuando un 2 Presione un botón de números o
/
equipo está apagado, el interruptor
equipos.
conmuta automáticamente sobre el
Para reemplazar la pila en el control
equipo encendido siguiente según el
remoto:
orden secuencial ilustrado a continuación:
1 Remueva el portapila del control
remoto.
Nota: ciertos equipos HDMI no soportan la
conmutación automática. Si el interruptor no
conmuta sobre la entrada deseada cuando se
enciende el equipo, use el control remoto o el
modo de conmutación manual.
2 Remueva la pila usada e inserte una
pila CR2025 en el portapila con el
lado positivo (+) hacia arriba.
3 Deslice el portapila de regreso en el
control remoto.
para alternar entre los
