Craftsman CMCN618 Instruction Manual

Craftsman CMCN618 Instruction Manual

20v max* 18 gauge brad nailer
Hide thumbs Also See for CMCN618:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CMCN618
20V Max* 18 Gauge Brad Nailer
Cloueuse de vitrier calibre 18 20 V max*
Pistola de Clavos Pequeños de Calibre 18 20 V Máx*

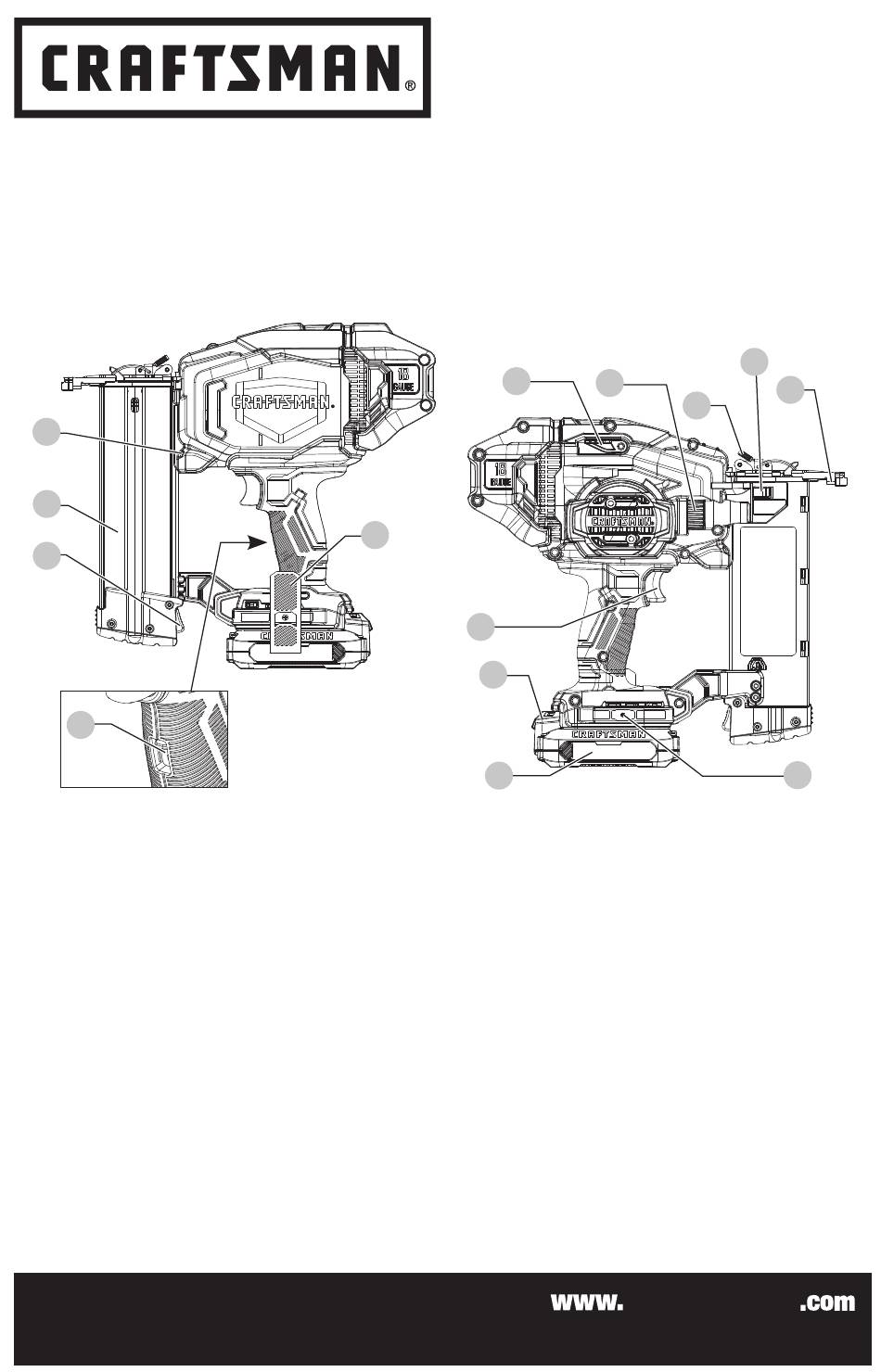

Fig. A
5
9
10
2
Trigger switch
1
Trigger lock‑off switch
2
Depth adjustment wheel
3
Depth adjustment indicator
4
Worklights/low battery/jam/
5
stall indicator
Stall release lever
6
Jam clearing latch
7
Contact trip
8
Magazine
9
Pusher latch
10
Integrated hang hook
11
Battery pack
12
Battery release button
13
Accessory mounting location
14
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
11
Interrupteur à gâchette
1
Commutateur de verrouillage de
2
la gâchette
Molette de réglage de la
3
profondeur
Indicateur d'ajustement de la
4
profondeur
Lumières d'éclairage et d'indication
5
de pile faible et de blocage
Levier de libération du blocage
6
Verrou pour déblocage
7
Déclencheur par contact
8
Chargeur
9
Verrou de poussoir
10
Ganse de suspension intégrée
11
Bloc‑piles
12
Bouton de libération du bloc‑piles
13
Emplacement de la fixation des
14
accessoires
Instruction Manual
Guide D'utilisation
Manual de instrucciones
6
3
1
13
12
Interruptor de gatillo
1
Interruptor de bloqueo de apagado
2
de gatillo
Rueda de ajuste de profundidad
3
Indicador de ajuste de profundidad
4
Indicador de luces de trabajo/batería
5
baja/atascamiento/ahogamiento
Palanca de liberación de
6
atascamiento
Seguro de eliminación de
7
atascamiento
Tope de contacto
8
Cartucho
9
Seguro de palanca de empuje
10
Gancho para colgar integral
11
Paquete de batería
12
Botón de liberación de batería
13
ubicación de conexión de accesorio
14
CRAFTSMAN
1-888-331-4569
4
8
7
14

Advertisement

loading
Need help?

Need help?

Do you have a question about the CMCN618 and is the answer not in the manual?

Questions and answers

Related Manuals for Craftsman CMCN618

Summary of Contents for Craftsman CMCN618

  • Page 1 Instruction Manual Guide D’utilisation Manual de instrucciones CMCN618 20V Max* 18 Gauge Brad Nailer Cloueuse de vitrier calibre 18 20 V max* Pistola de Clavos Pequeños de Calibre 18 20 V Máx* Fig. A Trigger switch Interruptor de gatillo Interrupteur à gâchette Trigger lock‑off switch...
