MVVS 45 - V1.0 ASSEMBLY EXHAUSTS 3212I Manual

Cat. No: / Kat. Nu: 3212I
Verze / Version 1.0 invert
Montáž tlumiče na motory 45/50 ccm
1. Přišroubujte tlumič na válec motoru a
lehce dotáhněte.
2. Přišroubujte držák tlumiče (3) na trn (2)
šroubem (4) a dotáhněte.
3. Držák připevněte lehce k tlumiči šroubem
(1) s podložkou.
4. V případě potřeby použijte distanční
podložku 6 (5).
5. Dotáhněte pevně tlumič na válec motoru.
6. Dotáhněte pevně šroub na zadní víko.
7. Dotáhněte pevně šroub (1).
Schalldämpfereinbau auf die Motoren 45/50 ccm
1. Befestigen Sie leicht der Schaldämpfer auf dem Zylinder des Motors.
2. Befestigen Sie der Halter (3) auf dem Dorn (2) mittels Schraube (4).
3. Halter auf dem Schalldämpfer mittels Schraube (1) mit Unterlegscheibe leicht befestigen.
4. Wenn nötig, die Unterlegscheibe Ø6 (5) benutzen.
5. Der Schalldämpfer auf dem Zylinder fest befestigen.
6. Die Schraube auf dem Hinterdeckel fest nachziehen.
7. Die Schraube (1) fest nachziehen.
MVVS, spol. s r. o.
tř. Kpt. Jaroše 35
60200 Brno
Czech Republic

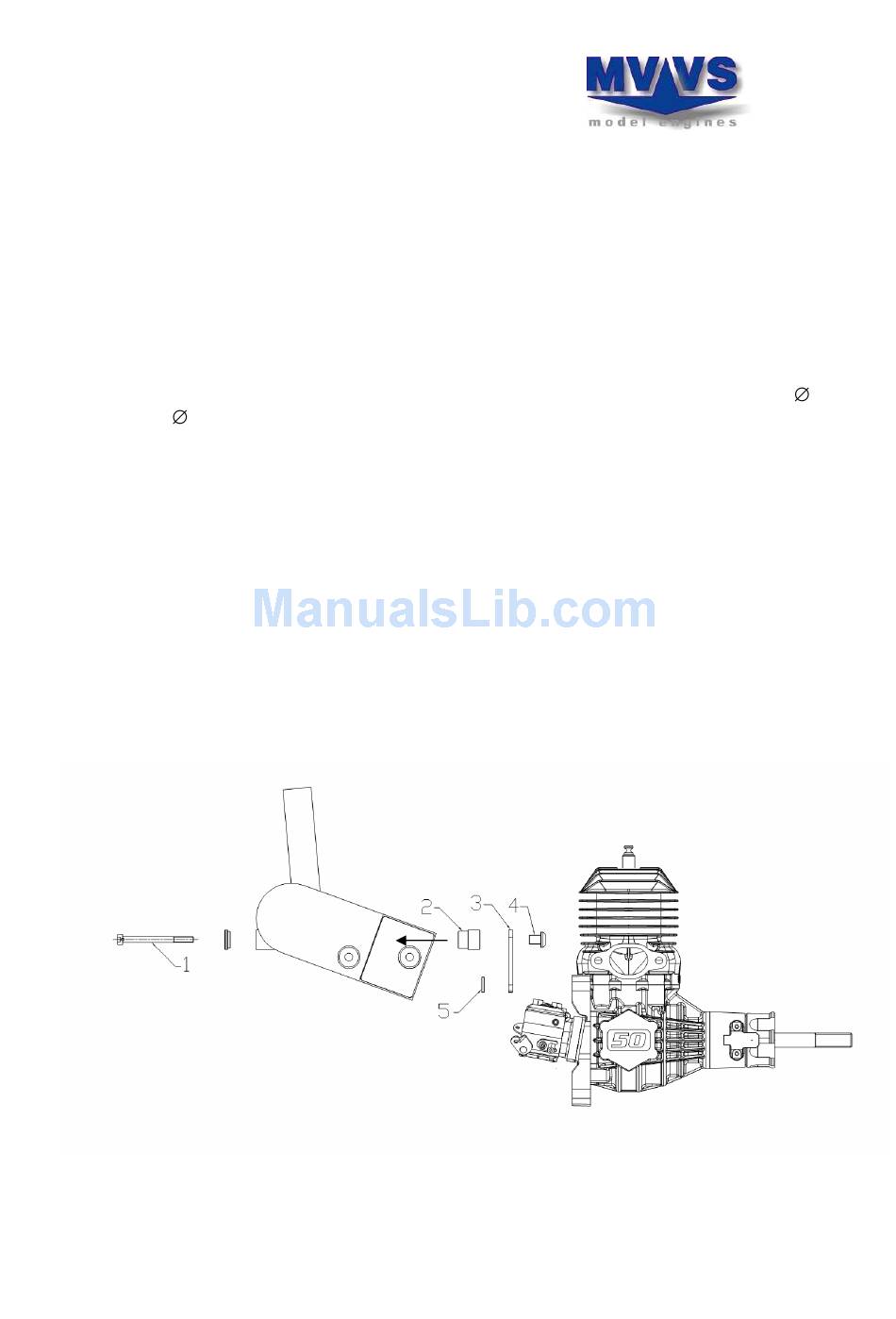

Assembling the exhausts to engine 45/50 ccm

1. Screw the exhaust on the engines cylinder
and lightly tighten.
2. Screw the exhaust holder (3) on the pin (2)
using the screw (4) and tighten.
3. Fix the holder to the exhaust lightly using
the screw (1) and a washer.
4. If necessary use clearance washer
5. Tighten exhaust on the engine cylinder
well.
6. Screw the exhaust also on the rear back
plate of the engine.
7. Tighten the screw (1) well.
6 (5).
Ph.: +420 545 211 683
Fax: +420 545 211 418
E-mail: mvvs@mvvs.cz
Web: www.mvvs.cz
