Summary of Contents for Mark PARLED 126 6 IP

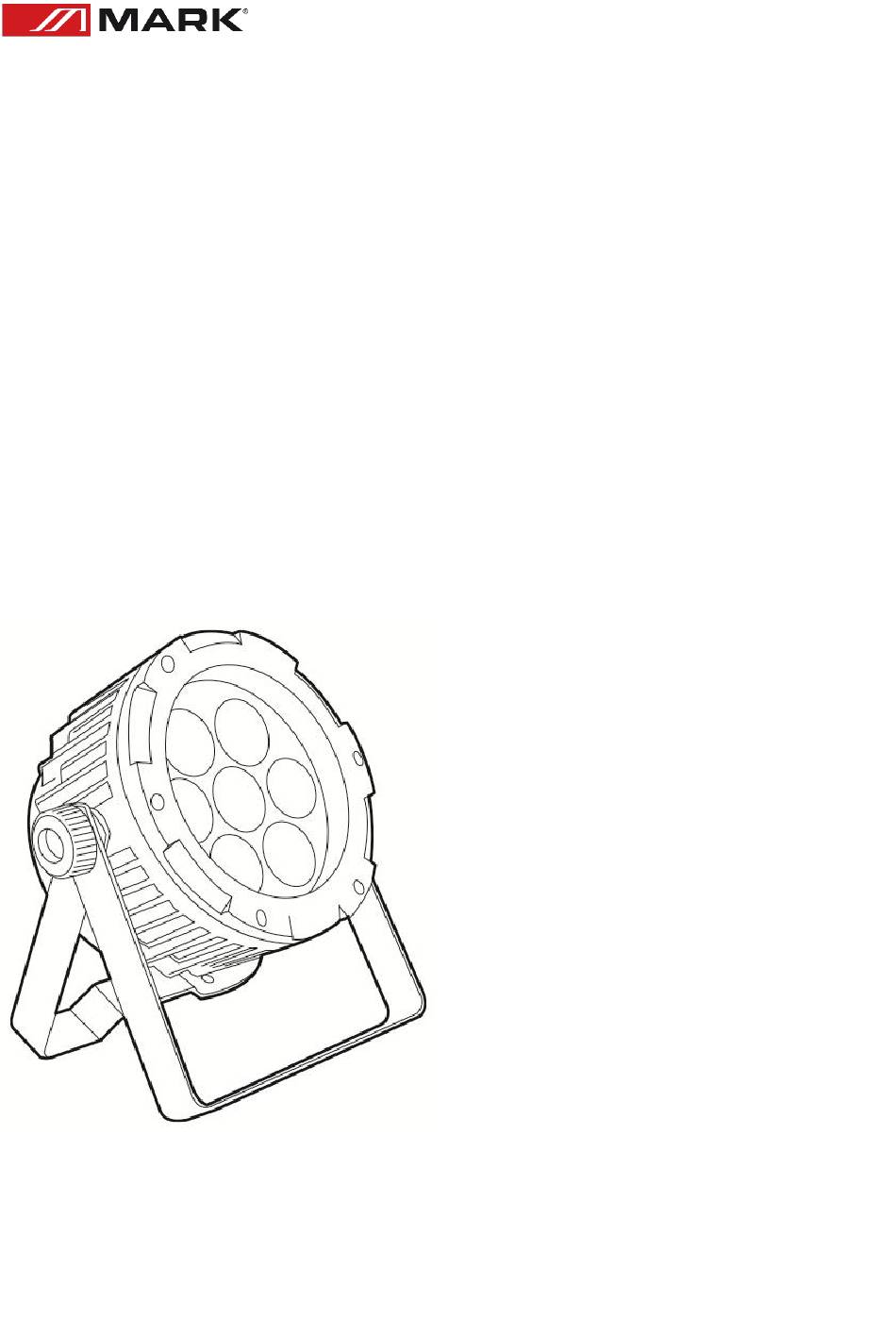

- Page 1 PARLED 126 6 IP User Manual – Version 1.2...
- Page 2 8. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 9. Only use attachments/accessories specified by MARK. 10. Unplug this device during lightning storms or when unused for long periods of time.
- Page 3 OVERVIEW PARLED 126 6 IP is a projector which includes 7x LED RGBWAUV (6 in 1) of 18W each one. This device allows to obtain rich colour variations mixing these 6 tones. The configuration interface has a display with all the information and buttons to navigate through menus, selecting parameters such as manual dimmer, fixed colours and two strobe modes with speed control.
- Page 4 PARLED 126 6 IP can be placed in a stable surface or stand but the common operating mode is rigging it in a truss system. Please, check and follow the next recommendations for a safe use of this device: The truss system must be built in a way that it can hold 10 times the weight of all rigging elements for 1 hour without any harming deformation.
- Page 5 ADVANCED USE CONTROL PANEL PARLED 126 6 IP can be configured in different ways thanks to its panel and selection buttons. Press the MENU button (once or several times) until you get to the desired function (according to the following chart), and press ENTER to confirm your selection.
- Page 6 In the following table are shown all the options displayed in the menu interface to configure the PARLED 126 6 IP. MENU VALUE FUNCTION Addr A001-512 DMX MODE (SELECT STARTING CHANNEL) SELECT 6 CHANNEL MODE ChNd 10Ch SELECT 10 CHANNEL MODE d512 DMX MODE FAIL...
- Page 7 WHITE 0-255 WHITE DIMMER AMBER 0-255 AMBER DIMMER 0-255 UV DIMMER 10 channels mode FUNCTION VALUE DESCRIPTION DIMMER 0-255 DIMMER OPEN STROBE 1-255 STROBE (S>F) 0-255 RED DIMMER GREEN 0-255 GREEN DIMMER BLUE 0-255 BLUE DIMMER WHITE 0-255 WHITE DIMMER AMBER 0-255 AMBER DIMMER...
- Page 8 The electrical connection must only be carried out by qualified personal. Before installing, make sure you use the same power voltage marked in the PARLED 126 6 IP (100-240V/50-60Hz). Each device must be properly grounded and installed in accordance with the relevant standards. Don’t use the device in a lightning storm or wet environment.
- Page 9 3- Determine whether the controller or light effect is at fault. Does the controller operate properly with other DMX products? If not, take the unit to a qualified technician.
- Page 10 8. Proteja el cable de alimentación para no ser pisado o manipulado, particularmente en los conectores (mural y de entrada a la unidad). 9. Utilice únicamente accesorios especificados por MARK. 10. Desconecte el dispositivo si no va a ser utilizado durante largos periodos de tiempo.
- Page 11 VISTA GENERAL PARLED 126 6 IP es un proyector que incluye 7x LED RGBWAUV (6 en 1) de 18W cada uno. Este dispositivo permite obtener ricas variaciones de color mezclando estos 6 tonos. La interfaz de configuración tiene una pantalla con toda la información y los botones para navegar por los menús, seleccionando parámetros como dimmer manual, colores fijos y dos modos de luz...
- Page 12 IP65. PARLED 126 6 IP se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las siguientes...
- Page 13 USO AVANZADO PANEL DE CONTROL PARLED 126 6 IP permite ser configurado de diferentes maneras, gracias a su panel y botones de selección. Presione el botón MENU (una o varias veces) hasta llegar a la función deseada (según el siguiente cuadro), y presione ENTER para confirmar...
- Page 14 En la siguiente tabla se muestran todas las opciones para configurar el PARLED 126 6 IP en la interfaz del menú: MENÚ VALOR FUNCIÓN Addr A001-512 MODO DMX (SELECCIÓN DEL CANAL DE INICIO) SELECCIÓN MODO 6 CANALES ChNd 10Ch SELECCIÓN MODO 10 CANALES...
- Page 15 WHITE 0-255 DIMMER BLANCO AMBER 0-255 DIMMER ÁMBAR 0-255 DIMMER UV Modo 10 canales FUNCIÓN VALOR DESCRIPCIÓN DIMMER 0-255 DIMMER ABIERTO STROBE 1-255 ESTROBO (S>F) 0-255 DIMMER ROJO GREEN 0-255 DIMMER VERDE BLUE 0-255 DIMMER AZUL WHITE 0-255 DIMMER BLANCO AMBER 0-255 DIMMER ÁMBAR...
- Page 16 Si el dispositivo tiene un problema, siga los siguientes puntos hasta que lo encuentre y pueda solucionarlo. Si la iluminación no funciona correctamente, envíe el dispositivo al servicio técnico MARK. Si el dispositivo no enciende: Posibles problemas: Fuente de alimentación.
- Page 17 2- Verifique el cable DMX: Desinstale la unidad, cambie el cable DMX y vuelva a conectar el dispositivo a la red eléctrica, verifique de nuevo el control DMX. 3- Determine si el control está defectuoso. ¿El dispositivo opera correctamente con otras unidades DMX? Si no es así, lleve la unidad a ser reparada al servicio técnico oficial o a un técnico cualificado.
