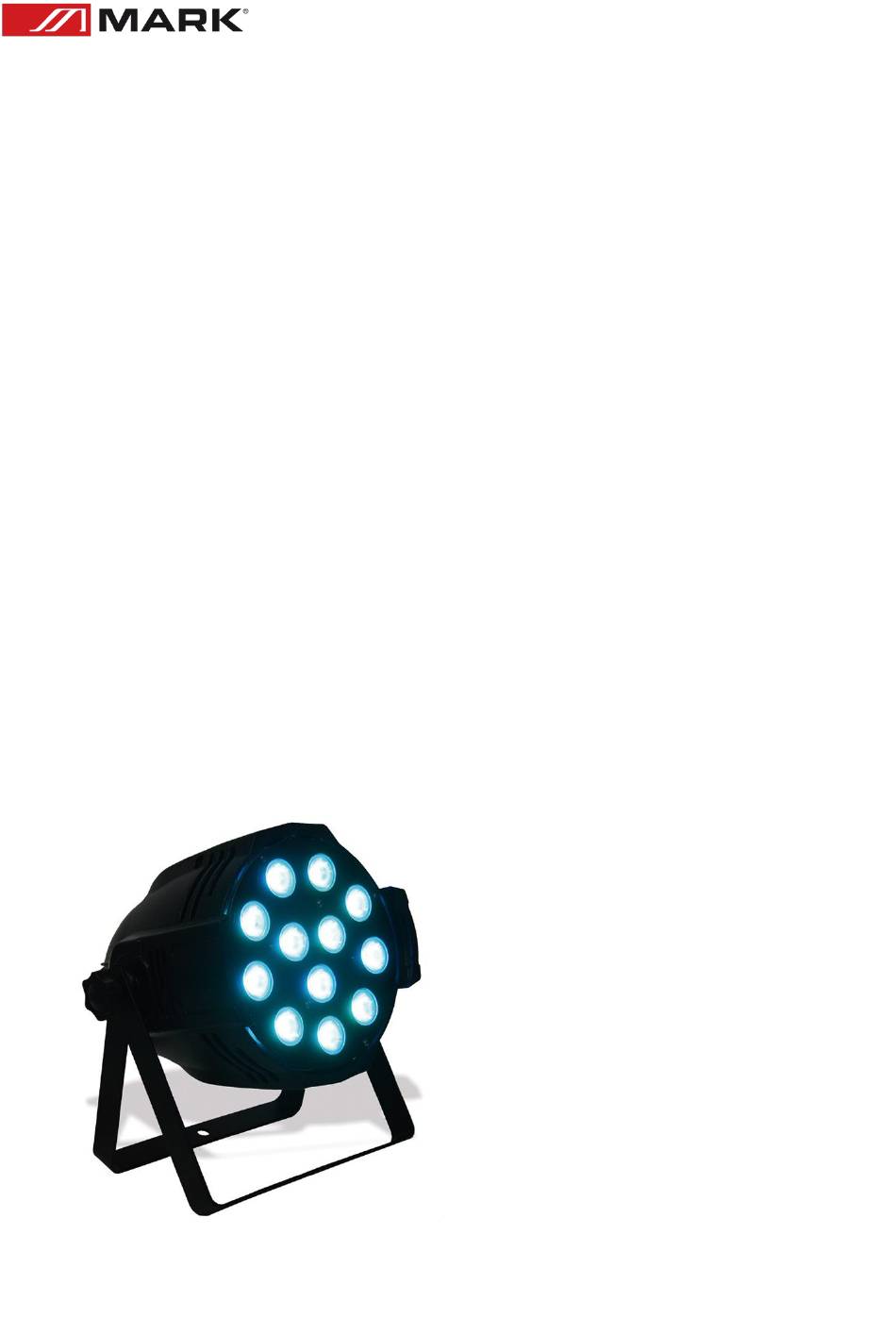

- Page 1 SUPERMULTIPARLED 120 4 User Manual – Version 1.2...
-
Page 2: Safety Instructions

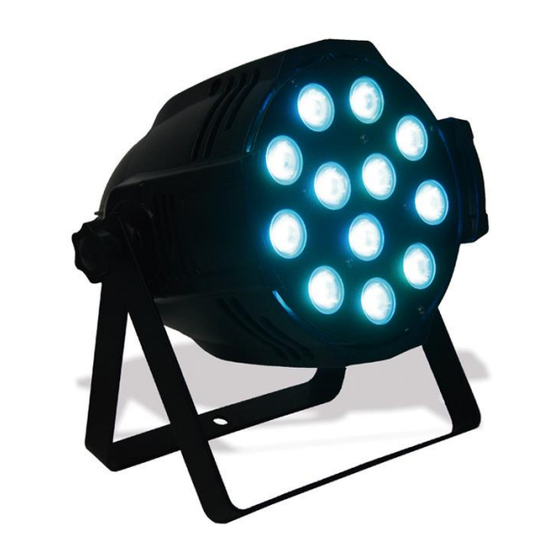

9. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 10. Only use attachments/accessories specified by MARK. 11. Unplug this device during lightning storms or when unused for long periods of time. - Page 3 OVERVIEW SUPERMULTIPARLED 120/4 is a powerful floodlight incorporating 12 RGBW (4 in 1) LEDs of 10W each. The possibility of obtaining the desired colour from a single point provides a balanced level of colour that allows the floodlight to bathe walls, stages, etc.
-
Page 4: Installation
SUPERMULTIPARLED 120/4 can be placed on a stable surface or stand but the common operating mode is rigging it in a truss system. Please, check and follow the next recommendations for the safe use of this... -
Page 5: Advanced Use
DMX input of the signal, this way it is possible to send the signal to all the devices in the chain. ADVANCED USE CONTROL PANEL SUPERMULTIPARLED 120/4 allows you to get configurated in different ways thanks to its panel and selection buttons. Press the UP/DOWN buttons until you reach the desired function (according to the following table). -
Page 6: Menu Description
MENU DESCRIPTION The following table shows all the options to configure the SUPERMULTIPARLED 120/4 in the menu interface: d001-512 8 CH DMX MODE (SELECT STARTING CHANNEL) r000-255 RED DIMMER G000-255 GREEN DIMMER b000-255 BLUE DIMMER H000-255 WHITE DIMMER 1E00-20 SINGLE COLOR STROBE, S>F 2E00-20 MULTICOLOR STROBE, S>F... -
Page 7: Channel Table
CHANNEL TABLE 8 CH VALUE FUNCTION 0-255 RED DIMMER 0-255 GREEN DIMMER 0-255 BLUE DIMMER 0-255 WHITE DIMMER CH7 VALUE: 0 0-255 STROBE, S>F CH8 VALUE: 0 CH7 VALUE: 01-13 0-255 RED PULSE, S>F CH8 VALUE: 0 CH7 VALUE: 14-27 0-255 LIGHT RED PULSE, S>F CH8 VALUE: 0... - Page 8 CH8 VALUE: 0 CH7 VALUE: 238-251 0-255 COLOR PULSE 2, S>F CH8 VALUE: 0 CH7 VALUE: 252-255 0-255 COLOR PULSE 3, S>F CH8 VALUE: 0 0-255 STROBE COLOR CHANGE MODE CH8 VALUE: 1-18 0-255 GRADUAL COLOR CHANGE MODE 1 CH8 VALUE: 19-37 0-255 GRADUAL COLOR CHANGE MODE 2 CH8 VALUE: 38-56...
- Page 9 112-125 CTO PULSE MODE 126-139 PURPLE PULSE MODE 140-153 PINK PULSE MODE 154-167 TURQUOISE PULSE MODE 168-181 CYAN PULSE MODE 182-195 LAVENDE PULSE MODE 196-209 LIGHT LAVENDER PULSE MODE 210-223 RGBW PULSE MODE 224-237 PULSE COLOR CHANGE MODE 1 238-251 PULSE COLOR CHANGE MODE 2 252-255 PULSE COLOR CHANGE MODE 3...
-
Page 10: Troubleshooting
3- Check if the fuse is not blown, if it is, change it with one that keeps the same technical features. If once the fuse is ok the device again blows it, please, don’t change it again, contact the MARK technical service. -
Page 11: Indicaciones De Seguridad
9. Instale y sitúe el dispositivo con garras, abrazaderas o de forma soldada entre su base y la sujeción. 10. Únicamente utilice accesorios especificados por MARK. 11. Desenchufe el dispositivo si no va a ser utilizado en largos periodos de tiempo. -
Page 12: Descripción General
DESCRIPCIÓN GENERAL SUPERMULTIPARLED 120/4 es un potente proyector que incorpora 12 LEDs RGBW (4 en 1) de 10W cada uno. La posibilidad de obtener el color deseado desde un punto único proporciona un equilibrado nivel de color que permite bañar paredes, escenarios, etc. -
Page 13: Instalación
SUPERMULTIPARLED 120/4 se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las... -
Page 14: Panel De Control
USO AVANZADO PANEL DE CONTROL SUPERMULTIPARLED 120/4 permite ser configurado de diferentes maneras, gracias a su panel y botones de selección. Presione los botones UP/DOWN hasta llegar a la función deseada (según el siguiente cuadro). -
Page 15: Descripción Del Menú
DESCRIPCIÓN DEL MENÚ La siguiente tabla muestra todas las opciones para configurar el MOVILED 1915 AZ en la interfaz de menús: d001-512 MODO DE 8 CH DMX (SELECCIONE EL CANAL DE INICIO) r000-255 DIMMER ROJO G000-255 DIMMER VERDE b000-255 DIMMER AZUL H000-255 DIMMER BLANCO 1E00-20... - Page 16 TABLA DE CANALES 8 CH VALOR FUNCIÓN 0-255 DIMMER ROJO 0-255 DIMMER VERDE 0-255 DIMMER AZUL 0-255 DIMMER BLANCO CH7 VALOR: 0 0-255 ESTROBO, S>F CH8 VALOR: 0 CH7 VALOR: 01-13 0-255 PULSO ROJO, S>F CH8 VALOR: 0 CH7 VALOR: 14-27 0-255 PULSO ROJO CLARO, S>F CH8 VALOR: 0...
- Page 17 CH7 VALOR: 224-237 0-255 PULSO COLOR 1, S>F CH8 VALOR: 0 CH7 VALOR: 238-251 0-255 PULSO COLOR 2, S>F CH8 VALOR: 0 CH7 VALOR: 252-255 0-255 PULSO COLOR 3, S>F CH8 VALOR: 0 0-255 MODO DE CAMBIO DE COLOR ESTROBOSCÓPICO CH8 VALOR: 1-18 0-255 MODO DE CAMBIO GRADUAL DE COLOR 1 CH8 VALOR: 19-37...
- Page 18 Si el dispositivo tiene un problema, siga los siguientes puntos hasta que lo encuentre y pueda solucionarlo, si el producto funciona correctamente, no siga con estos pasos. Si la iluminación no funciona correctamente, envíe el dispositivo al servicio técnico MARK. Si el dispositivo no enciende: Posibles problemas: Fuente de alimentación del sistema LED...
- Page 19 5- Si usted no puede determinar la causa de los problemas que presenta la unidad, no la desmonte o intente reparar por sí mismo ya que perderá la garantía. 6- Devuelva la unidad a servicio técnico de MARK. Si no responde el protocolo DMX Posibles problemas: Verifique que el cable de conexión DMX está...
