MOVILIGHT LED BEAM 200
User Manual – Version 1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MOVILIGHT LED BEAM 200 and is the answer not in the manual?

Questions and answers

Related Manuals for Mark MOVILIGHT LED BEAM 200

Summary of Contents for Mark MOVILIGHT LED BEAM 200

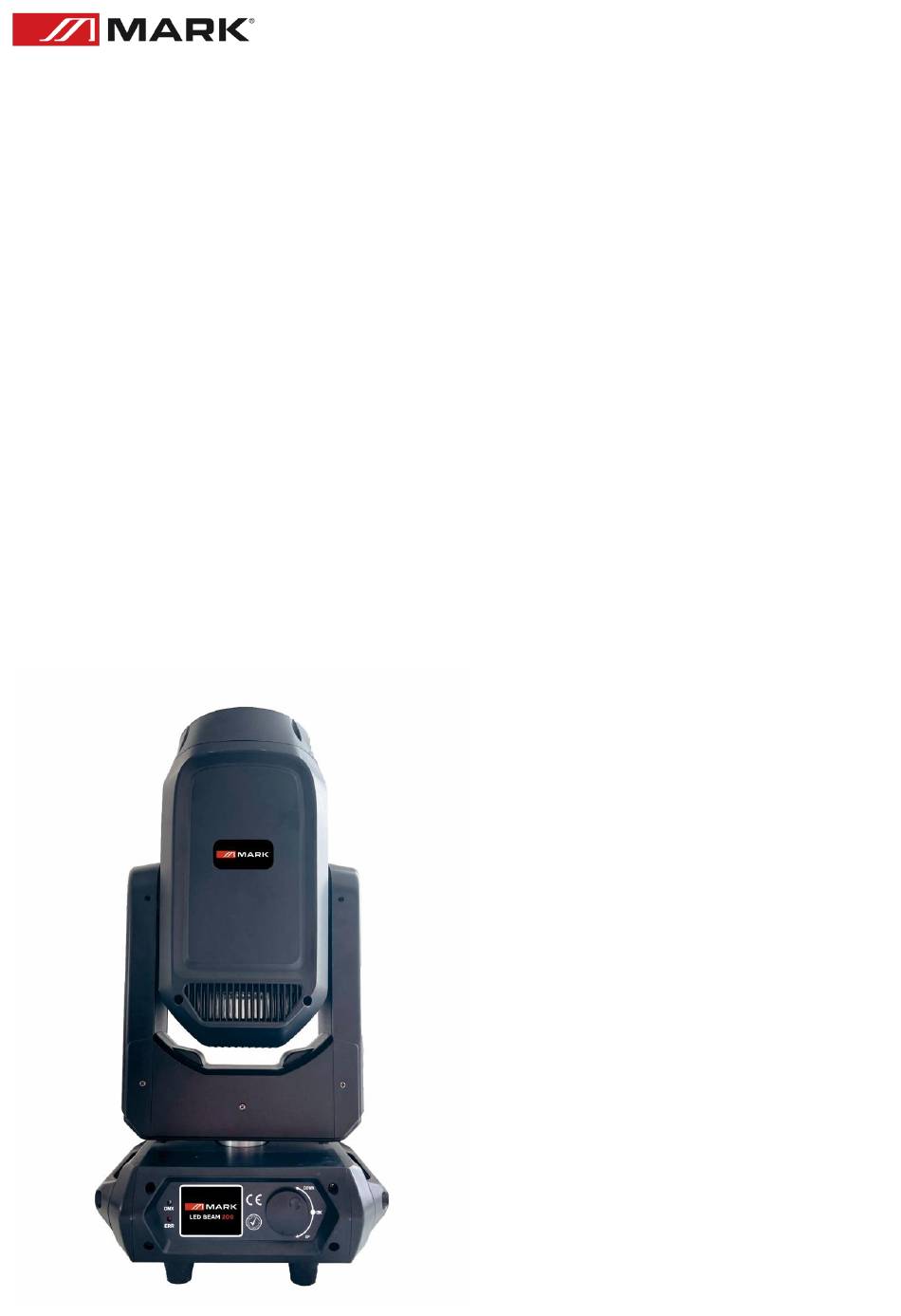

  • Page 1 MOVILIGHT LED BEAM 200 User Manual – Version 1.0...

  • Page 2: Safety Instructions

    9. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 10. Only use attachments/accessories specified by MARK. 11. Unplug this device during lightning storms or when unused for long periods of time.

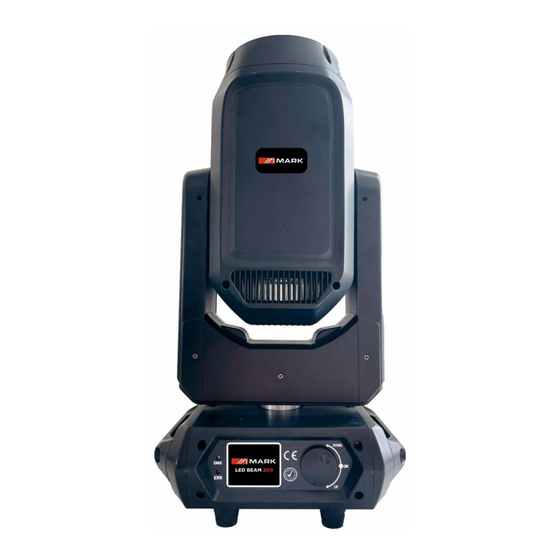

  • Page 3 MOVILIGHT LED BEAM 200 is made of ABS plastic, reducing its weight, and offering a hard shell against impacts. On the front panel there is a touch screen to navigate and program the menu and an encoder for a high speed operation.

  • Page 4: Installation

    MOVILIGHT LED BEAM 200 can be placed in a stable surface or stand but the common operating mode is rigging it in a truss system. Please, check and follow the next recommendations for a safe use of this...
  • Page 5 To connect more than one unit in a chain, please, follow this picture. The output of the first unit must provide to the next DMX input of the signal, this way it is possible to send the signal to all the devices in the chain.

  • Page 6: Advanced Use

    ADVANCED USE CONTROL PANEL MOVILIGHT LED BEAM 200 allows to get configurated in different ways thanks to its tactil panel and encoder. Press the ENCODER DOWN/UP until you get to the desired function (according to the following chart), and push down to confirm your selection, you can also use the touch screen.

  • Page 7: Setup Menu

    SETUP MENU The following table shows all the options to configure the MOVILIGHT LED BEAM 200 in the menu interface: DISPLAY VALUE Function 001-512 DMX address selected Address 16/20 Ch Channels mode 16/20 DMX CTRL DMX mode AUTO RUN Auto mode...
  • Page 8 11. Pan Fine 12. Tilt 13. Tilt Fine 14. Macro 15. Reset 16. Empty 17. PT Speed 18. Color Speed 19. Focus Speed 20. Gobo Speed Pan Invert ON/OFF Tilt Invert ON/OFF P/T Rectify ON/OFF Pan Offset 04-150 Advanced Tilt Offset 04-48 Data Hold ON/OFF...

  • Page 9: Channel Table

    CHANNEL TABLE The following table shows the function of the DMX channels for 16/20 CHANNELS mode: CH16 CH20 Function Value Description White White+Red 10-14 15-19 Red+Yellow 20-24 Yellow 25-29 Yellow+Blue 30-34 Blue 35-39 Blue+Green 40-44 Green 45-49 Green+Orange 50-54 Orange 55-59 Orange+CBO 60-64...
  • Page 10 140-197 Rotate forward (fast to slow) 198-255 Rotate reverse (slow to fast) Dark 4-127 Pulse strobe slow to fast Strobe 128-191 Fade strobe slow to fast 192-251 Rand strobe slow to fast 252-255 Open Dimmer 0-255 0-100% dimmer White Gobo1 10-14 Gobo2 15-19...
  • Page 11 216-220 Shake slow to fast Gobo6 221-225 Shake slow to fast Gobo7 226-230 Shake slow to fast Gobo8 231-235 Shake slow to fast Gobo9 236-240 Shake slow to fast Gobo10 241-245 Shake slow to fast Gobo11 246-250 Shake slow to fast Gobo12 251-255 Shake slow to fast Gobo13 0-63...
  • Page 12 32-47 Effect 2 48-63 Effect 3 64-79 Effect 4 80-95 Effect 5 96-111 Effect 6 112-127 Effect 7 128-143 Effect 8 144-159 Effect 9 160-175 Gobo & Colours (Fast) 176-191 Gobo & Colours (Medium) 192-223 Prism & Colours & Gobos (Slow) 224-239 Gobos &...

  • Page 13: Troubleshooting

    3- Check if the fuse is not blown, if it is, change it with one that keeps the same technical features. If once the fuse is ok the device again blown it, please, don’t change it again, contact the MARK technical service.

  • Page 14: Indicaciones De Seguridad

    9. Instale y sitúe el dispositivo con garras, abrazaderas o de forma soldada entre su base y la sujeción. 10. Únicamente utilice accesorios especificados por MARK. 11. Desenchufe el dispositivo si no va a ser utilizado en largos periodos de tiempo.

  • Page 15: Descripción General

    MOVILIGHT LED BEAM 200 está fabricado en plástico ABS, lo que reduce su peso, y ofrece una carcasa resistente contra impactos. En el panel frontal hay una pantalla táctil para navegar y programar el menú...

  • Page 16: Instalación

    MOVILIGHT LED BEAM 200 se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las...
  • Page 17 Ocupación de los pines Pin 1: Masa Pin 2: Pin - Pin 3: Pin + Para conectar más de una unidad, siga el siguiente esquema. La salida de la primera unidad se conecta a la entrada de la siguiente y así sucesivamente, de esta manera es posible enviar la señal a todos los dispositivos de la cadena.
  • Page 18 USO ADVANZADO PANEL DE CONTROL MOVILIGHT LED BEAM 200 permite ser configurado a través de su pantalla táctil y el encoder integrado. Gire el ENCODER DOWN/UP hasta obtener la función deseada (siguiendoel siguiente MENU), y presione para confirmar su selección, puede también utilizar la pantalla táctil.
  • Page 19 MENU DE CONFIGURACION En la siguiente tabla se muestran todas las opciones para configurar el MOVILIGHT LED BEAM 200 en la interfaz del menú: DISPLAY VALUE Function 001-512 Dirección DMX seleccionada Address 16/20 Ch Modo de canales 16/20 DMX CTRL...
  • Page 20 10. Pan 11. Pan Fine 12. Tilt 13. Tilt Fine 14. Macro 15. Reset 16. Empty 17. PT Speed 18. Color Speed 19. Focus Speed 20. Gobo Speed Pan Invert ON/OFF Tilt Invert ON/OFF P/T Rectify ON/OFF Pan Offset 04-150 Advanced Tilt Offset 04-48...
  • Page 21 MODOS DE CONTROL DMX La siguiente table muestra la función de los canales DMX para el modo de 16/20 CANALES: CH16 CH20 Función Valor Descripción Blanco Blanco+Rojo 10-14 Rojo 15-19 Rojo+Amarillo 20-24 Amarillo 25-29 Amarillo+Azul 30-34 Azul 35-39 Azul-Verde 40-44 Verde 45-49 Verde-Naranja...
  • Page 22 140-197 Rotación (rápida a lenta) 198-255 Rotación inversa (lenta a rápida) Cerrado 4-127 Pulso estroboscópico (lento a rápido) Estrobo 128-191 Fundido estroboscópico (lento a rápido) 192-251 Estrobo aleatorio (lenta a rápida) 252-255 Abierto Dimmer 0-255 0-100% dimmer Blanco Gobo1 10-14 Gobo2 15-19 Gobo3...
  • Page 23 216-220 Agitar Gobo6 (lento a rápido) 221-225 Agitar Gobo7 (lento a rápido) 226-230 Agitar Gobo8 (lento a rápido) 231-235 Agitar Gobo9 (lento a rápido) 236-240 Agitar Gobo10 (lento a rápido) 241-245 Agitar Gobo11 (lento a rápido) 246-250 Agitar Gobo12 (lento a rápido) 251-255 Agitar Gobo13 (lento a rápido) 0-63...
  • Page 24 32-47 Efecto 2 48-63 Efecto 3 64-79 Efecto 4 80-95 Efecto 5 96-111 Efecto 6 112-127 Efecto 7 128-143 Efecto 8 144-159 Efecto 9 160-175 Gobos & Colores (Rápido) 176-191 Gobos & Colores (Medio) 192-223 Prism & Colores & Gobos (Lento) 224-239 Gobos &...
  • Page 25 5- Si usted no puede determinar la causa de los problemas que presenta la unidad, no la desmonte o intente reparar por sí mismo ya que perderá la garantía. 6- Devuelva la unidad a servicio técnico de MARK. Si no responde el protocolo DMX Posibles problemas: Verifique que el cable de conexión DMX está...
