SIDIUS LED 368 Z
Rev. 13.07.01
User Manual / Instrucciones de Usuario

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SIDIUS LED 368 Z and is the answer not in the manual?

Questions and answers

Related Manuals for Mark SIDIUS LED 368 Z

Summary of Contents for Mark SIDIUS LED 368 Z

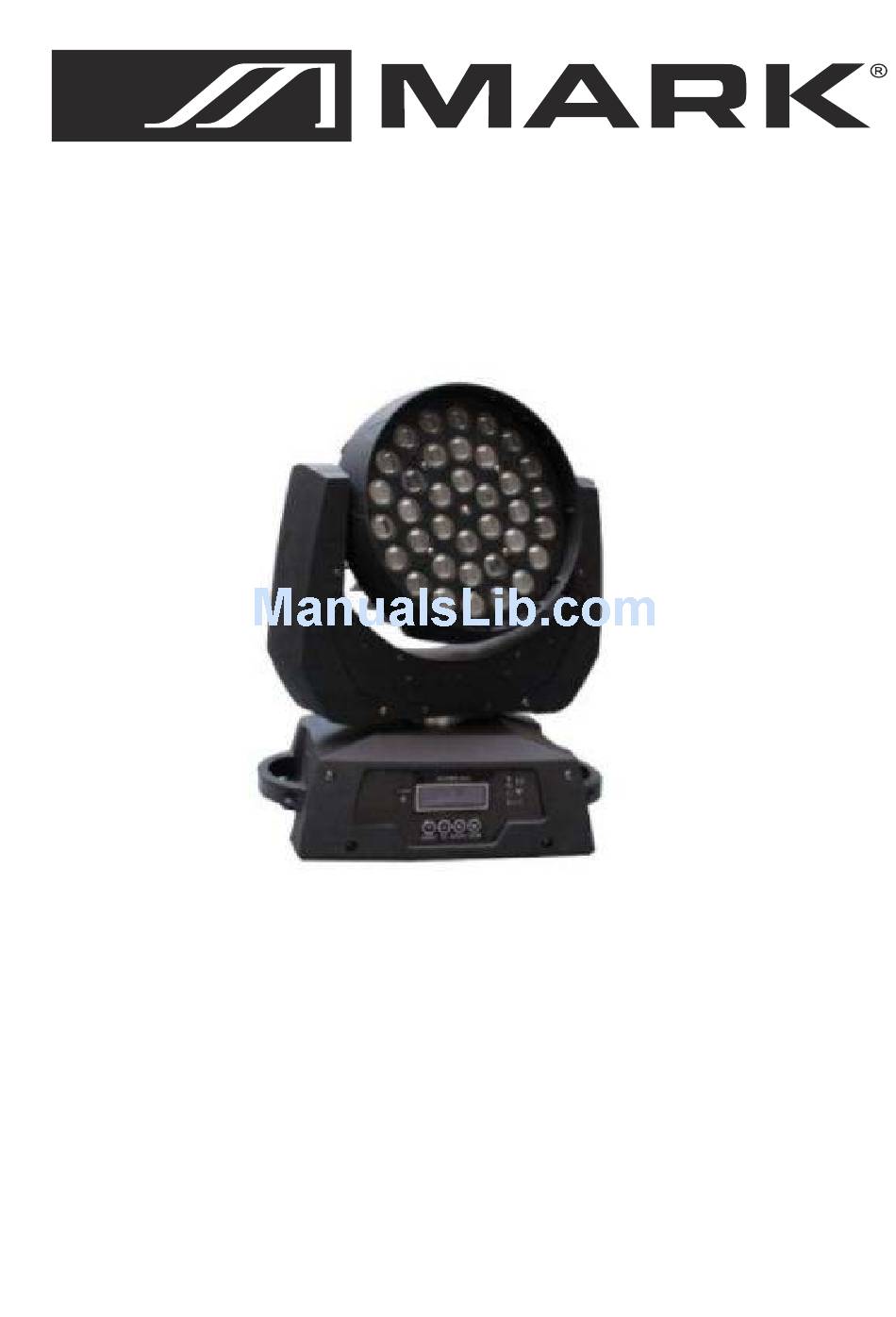

  • Page 1 SIDIUS LED 368 Z Rev. 13.07.01 User Manual / Instrucciones de Usuario...

  • Page 2: Safety Instruction

    The power plug must always be inserted without force .Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all SIDIUS LED 368 Z User Manual/Manual de uso Page 1...

  • Page 3: Operating Determinations

    > Variable electronic dimmer(0-100%). > LED display menu with invert. > Reset to factory settings option. > Zoom angle from 18º to 55º > Pan/Tilt invert option > Fan cooled SIDIUS LED 368 Z User Manual/Manual de uso Page 2...

  • Page 4: Installation

    IEC standards. OPERATION After you connected the effect to the mains, The fixture starts running Stand Alone operation In the stand alone mode, the fixture can be use without controller SIDIUS LED 368 Z User Manual/Manual de uso Page 3...
  • Page 5 TEST mode (X,Y,Red,Green,Blue,White) Setting (ID code0-25,X reverse,Y reverse,Fade delay,dmx signal,endcode,temperature Protection,Temperature,fans seepd,screen protection,screen reverse, factory reset, rest motor, System info (running time, total running time, software version, run mode, address, temperature SIDIUS LED 368 Z User Manual/Manual de uso Page 4...
  • Page 6 D M X - pr oto c ol Channel Value Function Dimmer 0-255 0~100% dimmer 0-255 0-100% Red Green 0-255 0-100% Green Blue 0-255 0-100% Blue White 0-255 0-100% White Customs dimmer SIDIUS LED 368 Z User Manual/Manual de uso Page 5...
  • Page 7 201-205 R242 G204 B5 W227 206-210 R242 G215 B5 W227 211-215 R255 G255 B50 W255 216-220 R255 G255 B90 W255 221-215 R255 G255 B118 W255 226-230 R255 G255 B132 W255 SIDIUS LED 368 Z User Manual/Manual de uso Page 6...

  • Page 8: Technicial Specifications

    251-255 R255 G255 B234 W255 ID effect No function 10-19 ID 1 to ID25 per each 10 DMX value TECHNICIAL SPECIFICATIONS Model SIDIUS LED 368 Z Voltage 110V- 250V / 50-60Hz Power consumption: 380W 36x8pcs RGBW QUAD Gross Weight 6.5Kgs...

  • Page 9: Instrucciones De Seguridad

    Asegúrese de que el enchufe esté firmemente conectadao en la base mural Nunca deje que el cable de alimentación entre en contacto con otros cables! SIDIUS LED 368 Z User Manual/Manual de uso Page 8...

  • Page 10: Instrucciones De Manejo

    > Dimmer electrónico variable (0-100%) > Pantalla LED con menu y función de inversión > Opción reset de valores para defecto > Opción de inversión de sentido Pan/Tilt > Refrigeración por ventilador SIDIUS LED 368 Z User Manual/Manual de uso Page 9...
  • Page 11 Despues de conectar el dispositivo a la red eléctrica, la unidad comenzará a funcionar. Modo Stand Alone En el modo Stand Alone, la unidad puede ser usada sin controlador externo SIDIUS LED 368 Z User Manual/Manual de uso Page 10...

  • Page 12: Panel De Control

    Nota: El código de direccionamiento por defecto es A001, los ejes pan y tilt vienen por defecto con una rotación positiva. La pantalla LED viene con una posición de lectura normal. SIDIUS LED 368 Z User Manual/Manual de uso Page 11...
  • Page 13 Protocolo DM X Modo de canal DMX Canal Valor Función Dimmer 0-255 0~100% dimmer Rojo 0-255 0-100% Rojo Verde 0-255 0-100% Verde Azul 0-255 0-100% Azul Blanco 0-255 0-100% Blanco Custom dimmer SIDIUS LED 368 Z User Manual/Manual de uso Page 12...
  • Page 14 201-205 R242 G204 B5 W227 206-210 R242 G215 B5 W227 211-215 R255 G255 B50 W255 216-220 R255 G255 B90 W255 221-215 R255 G255 B118 W255 226-230 R255 G255 B132 W255 SIDIUS LED 368 Z User Manual/Manual de uso Page 13...

  • Page 15: Especificaciones Tecnicas

    R255 G255 B234 W255 Efecto ID Sin función 10-19 ID 1 a ID25 por cada 10 valores de DMX ESPECIFICACIONES TECNICAS Modelo SIDIUS LED 368 Z Alimentación 110V- 250V / 50-60Hz Consumo 380W 36 LEDs de 8W c.u. RGBW QUAD Peso 6.5Kgs...
  • Page 16 EQUIPSON, S.A. Avda. El Saler, 14 - Pol. Ind. L´Alteró, 46460 - Silla (Valencia) Spain Tel. +34 96 121 63 01 Fax + 34 96 120 02 42 www.equipson.es support@equipson.es...
