U-Prox WDC Uni User Manual

WDC Uni
www.u-prox.systems support@u-prox.systems www.u-prox.systems/doc_wdcuni
WIRELESS MAGNETIC DOOR/WINDOW CONTACT
EN
WITH SHOCK AND TILT DETECTION
Is a part of the U-PROX security alarm system
User manual
Manufacturer: LLC INTEGRATED TECHNICAL VISION
Mykoly Hrinchenka str. 2/1, 03038, Kyiv, Ukraine
CONTACTO MAGNÉTICO INALÁMBRICO PARA PUERTAS /
ES
VENTANAS CON DETECCIÓN DE CHOQUE Y INCLINACIÓN
Es parte del sistema de alarma de seguridad U-PROX.
Manual de usuario
Fabricante: LLC INTEGRATED TECHNICAL VISION
Calle Mykoly Hrinchenka, 2/1, 03038, Kiev, Ucrania
CONTACT MAGNÉTIQUE DE PORTE / FENÊTRE SANS FIL
FR
AVEC DÉTECTION DE CHOC ET D'INCLINAISON
Fait partie du système d'alarme de sécurité U-PROX
Manuel utilisateur
Fabricant: LLC INTEGRATED TECHNICAL VISION
Rue Mykoly Hrinchenko, 2/1, 03038, Kyiv, Ukraine
PT CONTACTO MAGNÉTICO PARA PORTAS E JANELAS SEM FIO
COM DETECÇÃO DE CHOQUE E INCLINAÇÃO
Faz parte do sistema de alarme de segurança U-PROX
Manual do usuário
Fabricante: LLC INTEGRATED TECHNICAL VISION
Rua Mykoly Hrinchenka, 2/1, 03038, Kiev, Ucrânia
БЕЗДРОТОВИЙ МАГНІТОКОНТАКТНИЙ СПОВІЩУВАЧ
UA
З ДЕТЕКТОРОМ УДАРУ ТА НАХИЛУ
Частина охоронної системи U-PROX
Посібник користувача
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03038, Україна, м. Київ, вул. Миколи Грінченка, 2/1
ΑΣΥΡΜΑΤΗ ΜΑΓΝΗΤΙΚΗ ΕΠΑΦΗ ΠΟΡΤΑΣ/ΠΑΡΑΘΥΡΟΥ
GR
ΜΕ ΑΝΙΧΝΕΥΣΗ ΣΚΛΗΝΙΣΜΟΥ ΚΑΙ ΚΛΙΣΗΣ
Αποτελεί μέρος του συστήματος συναγερμού ασφαλείας U-PROX
Εγχειρίδιο χρήστη
Κατασκευαστής: LLC INTEGRATED TECHNICAL VISION
Οδός Mykoly Hrinchenka, 2/1, 03038, Κίεβο, Ουκρανία
2 4 5
1
8
9
10
11
6
7
3
12
- 3V DC +
13 14
5
DRAHTLOSER MAGNETISCHER TÜR-/FENSTERKONTAKT MIT
DE
ERSCHÜTTERUNGS- UND NEIGUNGSERKENNUNG
Ist ein Teil des U-PROX Alarmsystems.
Benutzerhandbuch
Hersteller:
LLC INTEGRATED TECHNICAL VISION
Calle Mykoly Hrinchenka, 2/1, 03038, Kiev, Ucrania
LLC INTEGRATED TECHNICAL VISION declares, that the U-PROX
EN
WDC Uni complies with the Radio Equipment Directive
2014/53/EU and with the Directive 2011/65/EU (RoHS). The
original Declaration of Conformity is available on the website
www.security.u-prox.systems in the Certificates section.
LLC INTEGRATED TECHNICAL VISION declara que el U-PROX
ES
WDC Uni cumple con la Directiva de Equipos de Radio
2014/53/UE y con la Directiva 2011/65/UE (RoHS). La Declaración
de Conformidad original está disponible
www.security.u-prox.systems en la sección de Certificados.
LLC INTEGRATED TECHNICAL VISION déclare que le U-PROX
FR
4
WDC Uni est conforme à la Directive sur les équipements
radioélectriques 2014/53/UE et à la Directive 2011/65/UE (RoHS).
La Déclaration de Conformité originale est disponible sur le site web
www.security.u-prox.systems dans la section Certificats.
A LLC INTEGRATED TECHNICAL VISION declara que o U-PROX
PT
WDC Uni está em conformidade
Equipamentos de Rádio 2014/53/UE e com a Diretiva
2011/65/UE (RoHS). A Declaração de Conformidade original está
disponível no site www.security.u-prox.systems na seção Certificados.
ТОВ "Інтегрейтед Текнікал Віжн Лтд" заявляє, що U-PROX
UA
WDC Uni відповідає Директиві про
2014/53/EU та Директиві 2011/65/EU (RoHS). Оригінал
Декларації відповідності доступний
www.security.u-prox.systems у розділі Сертифікати.
15
Η LLC INTEGRATED TECHNICAL VISION δηλώνει ότι το U-PROX
GR
WDC Uni συμμορφώνεται με την Οδηγία Ραδιοεξοπλισμού
2014/53/EU και με την Οδηγία 2011/65/EU (RoHS). Η πρωτότυπη
Δήλωση Συμμόρφωσης είναι διαθέσιμη
www.security.u-prox.systems στην ενότητα Πιστοποιητικά.
U-PROX WDC Uni - is a wireless detector with magnetic contact,
shock and tilt sensor. The detector is designed to control the
status of structural elements
(open/close/change of inclination angle/shock detection). The device
sends an alarm notification to the alarm center U-PROX security alarm
system.
The detector has connector for connecting the arming information LED
and external sensor, e.g. reed switch.
The device is connected to the control panel and is
configured with the U-PROX Installer mobile application.

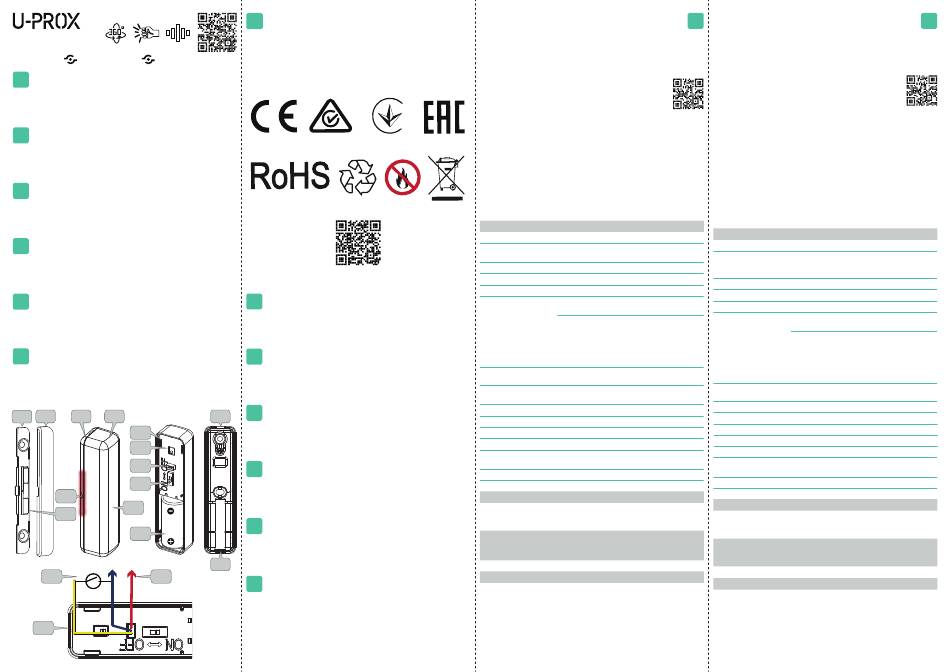

Functional parts of the device (see picture)
1. Bottom plate of magnet case
2. Magnet case cover
3. Neodymium magnet
4. Bottom plate of the detector case
5. Detector case top cover
with the device
6. Magnet position marks
7. LED indicator
8. Plastic protector of device board
9. Tamper switch
TECHNICAL SPECIFICATIONS
Zones 2, adjustable
Functions built-in reed switch, external input with pulse
counter, external input, shock sensor, tilt sensor
Reed switch threshold 7-15 mm, operations > 1 000 000
Power 3V, CR123A lithium battery included
Service life of battery up to 5 years
Radio frequency ISM-band wireless interface
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Communication Secure two way communication,
en el sitio web
sabotage detection, key - 256 bits
Operating temperature -20°C to +50°C
range
Permissible humidity up to 95%
Environmental class II (according to EN 50131-1)
Security grade 2
Dimensions & weight 85 х 20,9 х 20,4 mm & 0,1 kg
Magnets dimensions standard - 85 х 14,3 х 13,1 mm
slim - 85 х 11 х 6 mm
com a Diretiva de
Case colour white, brown, black
COMPLETE SET
1. U-PROX WDC Uni; 2. Magnets - 2 pcs.; 3. CR123A battery
(pre-installed); 4. Mounting kit; 5. Quick start guide
радіообладнання
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN
на веб-сайті INCORRECT TYPE. DISPOSE USED BATTERIES ACCORDING TO THE
NATIONAL REGULATIONS
WARRANTY
Warranty for U-PROX devices (except batteries) is valid for two years
after the purchase date. If the device operates incorrectly, please
στον ιστότοπο
contact support@u-prox.systems at first, maybe it can be solved
remotely.
U-PROX WDC Uni - ees un detector inalámbrico con contacto
EN
magnético, sensor de choque e inclinación. El detector está
- windows or doors diseñado para monitorear el estado de elementos estructurales
- ventanas o puertas (abrir/cerrar/cambio de ángulo de inclinación/de+
tección de golpes). El dispositivo envía una notificación de alarma a la
central de alarma del sistema de seguridad U-PROX.
El detector tiene conector para conectar el LED de información de
armado y sensor externo, p. ej .
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-PROX Installer.
U-PROX Installer Partes funcionales del dispositivo (ver imagen)
1. Placa inferior de la caja del
10. Connector for external
imán
sensor and LED:
2. Cubierta de la caja del imán
LD contact (+ LED, red)
3. Imán de neodimio
GND contact (ground, blue)
4. Placa inferior del detector
DC contact (sensor, yellow)
5. Cubierta superior de la caja
11. On/off button
del detector con el dispositivo
12. Battery CR123A
6. Marcas de posición del imán
13. External sensor (reed
7. Indicador LED
switch)
8. Protector plástica de placa de
14. External LED
dispositivo
15. Rubber seal
9. Interruptor de sabotaje
ESPECIFICACIONES TÉCNICAS
Zonas
Funciones
Interruptor de láminas
Alimentación
Vida útil de la batería
Frecuencia de radio:
Comunicación
Rango de temperatura -20°C to +50°C
Humedad permisible
Clase ambiental
Grado de seguridad
Dimensiones y peso
Dimensiones de
los imanes
Color de la caja
JUEGO COMPLETO
1. U-PROX WDC Uni; 2. Imanes - 2 uds.; 3. Batería CR123A
(preinstalada); 4. Kit de montaje; 5. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA
POR UNA INCORRECTA ESCRIBE. DESECHE LAS BATERÍAS USADAS
DE ACUERDO CON LAS REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-PROX (excepto las baterías) es válida
por dos años después de la fecha de compra. Si el dispositivo funciona
incorrectamente, póngase en contacto con support@u-prox.systems al
principio, tal vez se pueda resolver de forma remota.
ES
U-PROX Installer
10. Conector para sensor
externo y LED
contacto LD (+LED, rojo)
contacto GND (tierra, azul)
contacto DC (sensor, amarillo)
11. Botón de encendido /
apagado
12. Batería CR123A
13. Interruptor reed externo
14. LED externo
15. Junta de goma
2, ajustable
interruptor de láminas incorporado, entrada
externa con contador de pulsos, entrada exter-
na, sensor de choque, sensor de inclinación
umbral 7-15 mm, operaciones> 1000000
3V, batería de litio CR123A incluida
hasta 5 años
Interfaz inalámbrica de banda ISM
con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Región 3 de la UIT (AU): 916,5 a 917 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Comunicación bidireccional segura,
detección de sabotaje, clave - 256 bits
hasta 95%
II (según EN 50131-1)
2
85 х 20,9 х 20,4 mm y 0,1 kg
estándar - 85 x 14,3 x 13,1 mm
delgado - 85 x 11 x 6 mm
blanco, marrón, negro
