U-Prox WDC User Manual

www.u-prox.systems support@u-prox.systems www.u-prox.systems/doc_wdcout
WIRELESS MAGNETIC DOOR/WINDOW CONTACT
EN
Is a part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
CONTACTO MAGNÉTICO INALÁMBRICO PARA PUERTAS / VENTANAS
ES
Es parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
CONTACT MAGNÉTIQUE DE PORTE / FENÊTRE SANS FIL
FR
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant :
Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
CONTACTO MAGNÉTICO PARA PORTAS E JANELAS
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
БЕЗДРОТОВИЙ МАГНІТОКОНТАКТНИЙ СПОВІЩУВАЧ
UA
Частина охоронної системи U-Prox
Посібник користувача
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
1 2 4 5
8
9
10
11
6
7
-
3
12
+
13 14
5
U-Prox WDC - is a wireless magnetic contact designed to monitor
the status of structural elements (open/close) to detect an
attempt to enter a room. The device sends an alarm notification to
the alarm center U-Prox security alarm system.
Mounted indoors and used to protect doors and windows.
The detector has connector for connecting the arming information LED
and external sensor, e.g. reed switch.
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.

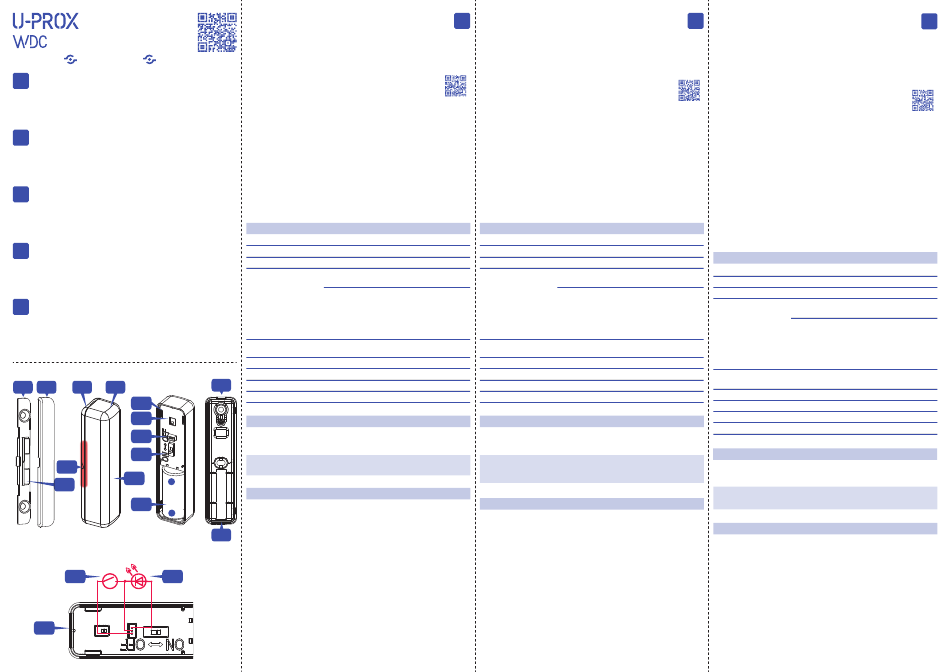

Functional parts of the device (see picture)
1. Bottom plate of magnet case 10. Connector for external
2. Magnet case cover sensor and LED:
3. Neodymium magnet LD contact (+ LED)
4. Bottom plate of the detector case GND contact (earth)
5. Detector case top cover DC contact (sensor)
with the device 11. On/off button
6. Magnet position marks 12. Battery CR123A
7. LED indicator 13. External sensor (reed switch)
8. Plastic protector of device board 14. External LED
9. Tamper switch 15. Rubber seal
TECHNICAL SPECIFICATIONS
Reed switch threshold 7-15 mm, operations > 1 000 000
Power 3V, CR123A lithium battery included
Service life of battery
up to 5 years
Radio frequency ISM-band wireless interface
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Communication
Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -20°C to +50°C
Dimensions & weight 85 х 20,9 х 20,4 mm & 66 gram
4
Magnet dimensions
85 х 11 х 6 mm
Case colour
white, dark brown, black
COMPLETE SET
1. U-Prox WDC; 2. Magnet; 3. CR2 battery (pre-installed);
4. Mounting kit; 5. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
15
U-Prox WDC - es un contacto magnético inalámbrico diseñado
EN
para monitorear el estado de los elementos estructurales
(abiertos / cerrados) para detectar un intento de ingresar a una
habitación. El dispositivo envía una notificación de alarma a la
central de alarma del sistema de seguridad U-Prox.
Montado en interiores y utilizado para proteger puertas y ventanas.
El detector tiene conector para conectar el LED de información de
armado y sensor externo, p. ej. .
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-Prox Installer.
U-Prox Installer
Partes funcionales del dispositivo (ver imagen)
1. Placa inferior de la caja del imán 10. Conector para sensor externo y
2. Cubierta de la caja del imán LED
3. Imán de neodimio contacto LD (+LED)
4. Placa inferior del detector contacto GND (tierra)
5. Cubierta superior de la caja del contacto DC (sensor)
detector con el dispositivo 11. Botón de encendido / apagado
6. Marcas de posición del imán 12. Batería CR123A
7. Indicador LED 13. Interruptor reed externo
8. Protector plástica de placa de 14. LED externo
dispositivo 15. Junta de goma
9. Interruptor de sabotaje
ESPECIFICACIONES TÉCNICAS
Interruptor de láminas umbral 7-15 mm, operaciones> 1000000
Alimentación 3V, batería de litio CR123A incluida
Vida útil de la batería
hasta 5 años
Frecuencia de radio:
Interfaz inalámbrica de banda ISM
con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Región 3 de la UIT (AU): 916,5 a 917 MHz,
ancho de banda 100 kHz, 20 mW máx.,
hasta 4800 m (en línea de visión)
Comunicación
Comunicación bidireccional segura, detección
de sabotaje, clave - 256 bits
Rango de temperatura -20°C to +50°C
Dimensiones y peso 85 х 20,9 х 20,4 mm y 66 gramos
Dimensiones del imán
85 х 11 х 6 mm
Color de la caja blanco, marrón oscuro, negro
JUEGO COMPLETO
1. U-Prox WDC; 2. Imán; 3. Batería CR2 (preinstalada); 4. Kit de montaje;
5. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR
UNA INCORRECTA ESCRIBE. DESECHE LAS BATERÍAS USADAS DE ACUERDO
CON LAS REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida por
dos años después de la fecha de compra. Si el dispositivo funciona
incorrectamente, póngase en contacto con support@u-prox.systems al
principio, tal vez se pueda resolver de forma remota.
U-Prox WDC - est un contact magnétique sans fil conçu pour
ES
surveiller l'état des éléments structurels (ouverts/fermés) afin de
détecter une tentative d'entrée dans une pièce. L'appareil envoie
une notification d'alarme au centre d'alarme du système d'alarme
de sécurité U-Prox.
Monté à l'intérieur et utilisé pour protéger les portes et les
fenêtres.
Le détecteur a un connecteur pour connecter une LED d'informa
tion d'armement et capteur externe, p. ex. interrupteur à lames.
L'appareil est connecté au panneau de commande et est
U-Prox Installer configuré avec l'application mobile U-Prox Installer.
Parties fonctionnelles de l'appareil (voir image)
1. Plaque inférieure de la boîte 9. Interrupteur d'autoprotection
magnétique 10. Connecteur pour capteur
2. Couvercle du boîtier magnétique externe et LED :
3. Aimant néodyme Contact LD (+ LED)
4. Plaque inférieure du boîtier du Contacter GND (terre)
détecteur Contact CC (capteur)
5. Couvercle supérieur du boîtier du 11. Bouton marche/arrêt
détecteur avec appareil 12. Pile CR123A
6. Marques de position de l'aimant 13. Capteur externe (interrupteur
7. Indicateur LED à lames)
8. Protecteur en plastique de la plaque 14. LED externe
de l'appareil. 15. Joint en caoutchouc
CARACTERISTIQUES TECHNIQUES
Interrupteur reed seuil 7-15 mm, opérations > 1 000 000
Alimentation
3V, pile au lithium CR123A incluse
Autonomie de la batterie jusqu'à 5 ans.
Fréquence radio Interface sans fil à bande ISM
avec plusieurs canaux
UIT Région 1 (UE, UA) : 868,0 à 868,6 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (En champs libre)
UIT Région 3 (AU) : 916,5 à 917 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (En champs libre )
Communication communication bidirectionnelle sécurisée clé
de 256 bits, détection de sabotage.
Température de fonctionnement
-20°C ... +50°C
Dimensions et poids 85 x 20,9 x 20,4 mm et 66 grammes
Dimensions de l'aimant 85 х 11 х 6 мм
Couleur du boîtier blanc, marron foncé, noir
PARTIE COMPLÈTE
1. U-Prox WDC ; 2. Aimant ; 3. Pile CR2 (pré-installée) ; 4. Kit de montage ;
5. Guide de démarrage rapide
ATTENTION RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN
MODELE INCORRECTE
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat. Si l'appareil fonctionne mal, veuillez
d'abord contacter support@u-prox.systems, cela peut peut-être être
résolu à distance
FR
U-Prox Installer
