U-Prox WDC mini User Manual

www.u-prox.systems support@u-prox.systems www.u-prox.systems/doc_wdc_mini
WIRELESS MAGNETIC DOOR/WINDOW CONTACT
EN
Is a part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
CONTACTO MAGNÉTICO INALÁMBRICO PARA PUERTAS / VENTANAS
ES
Es parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
CONTACT MAGNÉTIQUE DE PORTE / FENÊTRE SANS FIL
FR
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant :
Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
CONTACTO MAGNÉTICO PARA PORTAS E JANELAS
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
МАГНИТОКОНТАКТНЫЙ ДАТЧИК
RU
Часть устройства охранной сигнализации U-Prox
Руководство пользователя
Производитель: ООО "Интегрейтед Текникал Вижн Лтд"
03035, Украина, г. Киев, ул. Василия Липковского, 1
БЕЗДРОТОВИЙ МАГНІТОКОНТАКТНИЙ СПОВІЩУВАЧ
UA
Частина охоронної системи U-Prox
Посібник користувача
Виробник: ТОВ "Інтегрейтед Текнікал Віжн Лтд"
03035, Україна, м. Київ, вул. Василя Липківського, 1
1 2 4 5
4
7
8
9
6
3
10
6
4
U-Prox WDC mini - is a wireless magnetic contact designed to
monitor the status of structural elements (open/close) to detect
an attempt to enter a room. The device sends an alarm notification
to the alarm center U-Prox security alarm system.
Mounted indoors and used to protect doors and windows.
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.

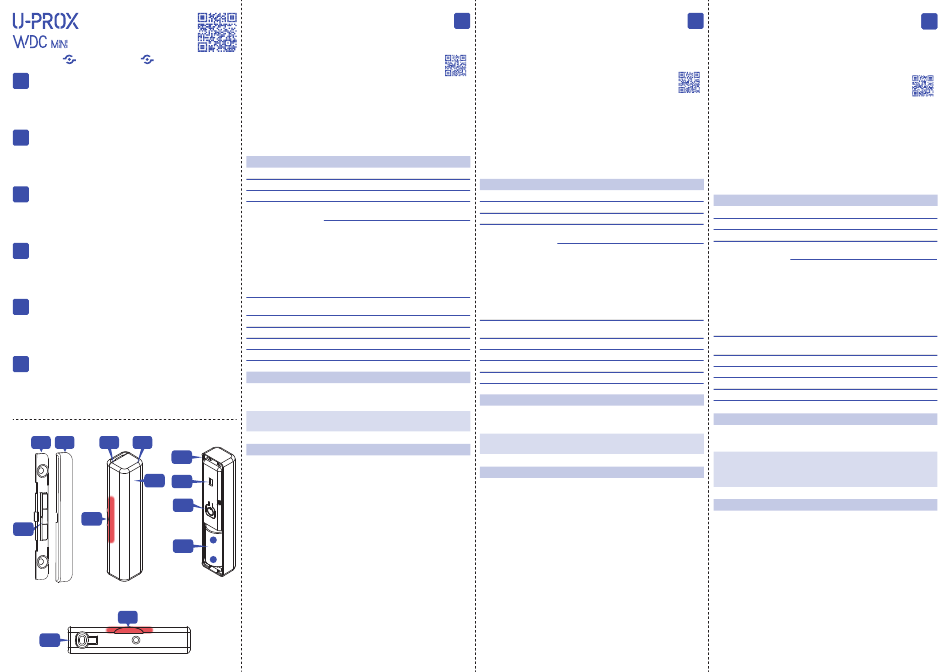

Functional parts of the device (see picture)
1. Bottom plate of magnet case 6. Magnet position marks
2. Magnet case cover 7. LED indicator
3. Neodymium magnet 8. Tamper switch
4. Bottom plate of the detector case 9. On/off button
5. Detector case top cover 10. Battery CR2
and capsule with the device
TECHNICAL SPECIFICATIONS
Reed switch threshold 7-15 mm, operations > 1 000 000
Power
3V, CR2 lithium battery included
Service life of battery up to 5 years
Radio frequency ISM-band wireless interface
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU):
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Communication Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -20°C to +50°C
Dimensions & weight 85 х 18,5 х 17,6 mm & 56 gram
Magnet dimensions
85 х 11 х 6 mm
Case colour white, dark brown, black
COMPLETE SET
1. U-Prox WDC mini; 2. Magnet; 3. CR2 battery (pre-installed);
4. Mounting kit; 5. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
-
+
U-Prox WDC mini - es un contacto magnético inalámbrico
EN
diseñado para monitorear el estado de los elementos estructura-
les (abiertos / cerrados) para detectar un intento de entrar en
una habitación. El dispositivo envía una notificación de alarma al
sistema de alarma de seguridad U-Prox de la central de alarmas.
Montado en interiores y utilizado para proteger puertas y
ventanas.
U-Prox Installer
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-Prox Installer.
Partes funcionales del dispositivo (ver imagen)
1. Placa inferior de la caja del imán
2. Cubierta de la caja del imán
3. Imán de neodimio
4. Placa inferior de la caja del
detector
5. Cubierta superior de la caja del
detector y cápsula con el dispositivo
ESPECIFICACIONES TÉCNICAS
Energía U 7-15 mm, operaciones > 1000000
Umbral de detección 3V, batería de litio CR2 incluida
Vida útil de la batería
hasta 5 años.
Frecuencia de radio Interfaz inalámbrica de banda ISM
con varios canales
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
916.5 to 917 MHz,
ITU region 3 (AU):
Federación de Rusia:
Comunicación
Comunicación bidireccional segura,
detección de sabotaje, clave - 256 bits
Rango de temperatura
-20°C to +50°C
Dimensiones y peso 85 х 18,5 х 17,6 mm & 56 gram
Dimensiones del imán 85 х 11 х 6 mm
Color de la caja
blanco, marrón oscuro, negro
JUEGO COMPLETO
1. U-Prox WDC mini; 2. Imán; 3. Batería CR2 (preinstalada);
4. Kit de montaje; 5. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR UNA
INCORRECTA
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida por
dos años después la fecha de compra.
Si el dispositivo funciona incorrectamente, póngase en contacto con
support@u-prox.systems al principio, tal vez se pueda resolver de forma
remota
U-Prox WDC mini - est un contact magnétique sans fil conçu pour
ES
surveiller l'état des éléments structurels (comme fenêtres ou
portes) - (ouverts / fermés) pour détecter une tentative
d'intrusion dans une pièce. L'appareil envoie une notification
d'alarme au système d'alarme de sécurité U-Prox de la centrale
d'alarme. Monté à l'intérieur et utilisé pour protéger les portes et
les fenêtres
L'appareil est connecté à la centrale et configuré avec
l'application mobile U-Prox Installer.
U-Prox Installer
Parties fonctionnelles de l'appareil (voir image)
6. Marcas de posición del imán
1. Plaque inférieure de la boîte
7. indicador LED
magnétique
8. Interruptor de sabotaje
2. Couvercle du boîtier magnétique
9. Botón de encendido / apagado 3. Aimant néodyme
10. Batería CR2 4. Plaque inférieure du boîtier du
détecteur
5. Couvercle supérieur du boîtier
du détecteur
appareil
CARACTERISTIQUES
Seuil de commutation Reed 7-15mm, opérations> 1 000 000
Alimentation
Autonomie de la batterie 5 ans
Fréquence radio
bandwidth 100kHz, 20 mW max.,
up to 4800m (en línea de visión)
916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (en línea de visión)
868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (en línea de visión)
Communication
Température de fonctionnement
Dimensions et poids
Dimensions de l'aimant
Couleur du boîtier
PARTIE COMPLÈTE
1. U-Prox WDC mini ; 2. Aimant ; 3. Pile CR2 (pré-installée) ; 4. Kit de
montage ; 5. Guide de démarrage rapide
ATTENTION. RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN
TYPE INCORRECT. ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT AUX
RÉGLEMENTATIONS NATIONALES.
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat.
Si l'appareil
support@u-prox.systems, cela peut peut-être être résolu à distance
FR
U-Prox Installer
6. Marques de position de
l'aimant
7. Indicateur LED
8. Interrupteur d'autoprotec-
tion
9. Bouton marche/arrêt
10. Pile CR2
et capsule avec
3V, pile au lithium CR2 incluse
Interface sans fil à bande ISM
avec plusieurs canaux
ITU region 1 (EU, UA): 868,0 à 868,6 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (en champs libre)
ITU region 3 (AU): 916,5 à 917 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4800 m (en champs libre)
Federación de Rusia: 868,0 à 868,2 MHz,
Bande passante 100kHz, 10mW
max.,jusqu'à 3 200 m (ligne de vue)
communication bidirectionnelle sécurisée
clé de 256 bits, détection de sabotage.
-20°C ... +50°C
85 х 18,5 х 17,6 mm et 56 grammes
85 х 11 х 6 mm
blanc, marron foncé, noir
fonctionne mal, veuillez d'abord contacter
