U-Prox WDC Quick Start Manual

www.u-prox.systems/doc_wdcout
WIRELESS MAGNETIC DOOR/WINDOW CONTACT
EN
Is part of the U-Prox security alarm system
Quick start guide
Read the full manual on the website before use!
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
www.u-prox.systems
support@u-prox.systems
CONTATTO MAGNETICO SENZA FILI PORTA/FINESTRA
IT
Fa parte del sistema di allarme di sicurezza U-Prox
Guida Rapida
Leggere il manuale completo sul sito Web prima dell'uso!
Produttore: Integrated Technical Vision Ltd.
Vasyl Lypkivsky 1, 03035, Kiev, Ucraina
www.u-prox.systems
support@u-prox.systems
DRAADLOOS MAGNETISCH DEUR/RAAM CONTACT
NL
Maakt deel uit van het U-Prox beveiligingsalarmsysteem
Snelstartgids
Lees voor gebruik de volledige handleiding op de website!
Fabrikant: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Oekraïne
www.u-prox.systems
support@u-prox.systems
1 2 4 5
8
9
7
10
11
6
3
12
5
13
14
U-Prox WDC - is a wireless magnetic contact designed to monitor
the state of the structural elements (open / closed) to detect an
attempt to enter a room. The device sends an alarm notification to
the U-Prox security system. Mounted inside and used to protect
doors and windows.
The detector has a connector for connecting the arming informa
-tion LED and the external sensor, e.g. reed switch.
The device is connected to the control panel and is configured with the
U-Prox Installer mobile application.

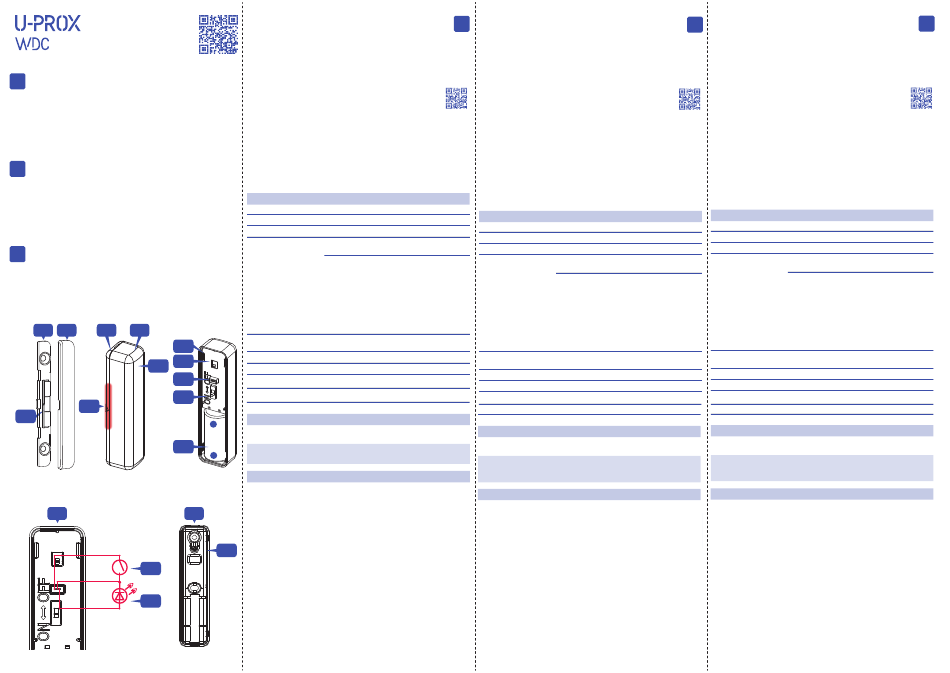

Functional parts of the device (see image)
1. Bottom plate of the magnetic case 9. Tamper switch
2. Magnetic case cover 10. Connector for external sensor
3. Neodymium magnet and LED: contact LD (+ LED) contact
4. Lower plate of the detector housing GND (ground) contact DC (sensor)
5. Upper cover of the detector housing 11.On / off button
with the device 12.Battery CR123A
6. Magnet position marks 13. External sensor (reed switch)
7. LED indicator 14. External LED
8. Plastic protection of the device card 15. Rubber gasket
TECHNICAL SPECIFICATIONS
Reed switch threshold 7-15 mm, maneuvers> 1,000,000
Power supply 3V, two AAA alkaline batteries included
Battery life until 5 years.
Radiofrequency ISM band wireless interface
radio frequency, multi-speed with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
ITU region 3 (AU):
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Comunication Secure two-way communication,
tamper detection, key - 256 bits
Operating temperature range -20°C to +50°C
Dimensions and weight
85 x 20,9 x 20,4 mm & 66 grams
Magnet size
85 х 11 х 6 mm
Case color white, dark brown, black
-
COMPLETE SET
1. U-Prox WDC; 2.magnete; 3. CR2 battery (pre-installed); 4. assembly kit;
5.Quick Start Guide
ATTENTION. RISK OF EXPLOSION IF BATTERY IS REPLACED WITH AN
+
INCORRECT TYPE. DISPOSAL OF BATTERIES ACCORDING TO NATIONAL LAW.
WARRANTY
The warranty for U-Prox devices (excluding batteries) is valid for two years
after the date of purchase. If the device malfunctions, please contact
support@u-prox.systems at first, maybe it ca-n be solved remotely.
4
15
U-Prox WDC - è un contatto magnetico wireless progettato per
EN
monitorare lo stato degli elementi strutturali (aperto/chiuso) per
rilevare un tentativo di ingresso in una stanza. Il dispositivo invia
una notifica di allarme al sistema di sicurezza U-Prox. Montato all'interno
e utilizzato per proteggere porte e finestre.
Il rilevatore è dotato di connettore per il collegamento del LED di
informazioni di inserimento e del sensore esterno, ad es. interruttore a lamella.
Il dispositivo è connesso alla centrale ed è configurato con l'applicazione
mobile U-Prox Installer.
Parti funzionali del dispositivo (vedi foto)
U-Prox Installer
1. Piastra inferiore della custodia
magnetica
2. Coperchio della custodia magnetica
3. Magnete al neodimio
4. Piastra inferiore della custodia del
rivelatore
5. Coperchio superiore della custodia
del rivelatore con il dispositivo
6. Segni di posizione del magnete
7. Indicatore LED
8. Protezione in plastica della scheda
del dispositivo
SPECIFICHE TECNICHE
Commutatore reed soglia 7-15 mm, manovre > 1.000.000
Alimentazione
3Vdc, una batteria al litio CR123A inclusa
Durata della batteria fino a 5 anni
Radiofrequenza ISM band wireless interface
radio frequency, multi-speed with several channels
ITU regione 1 (UE, UA): da 868,0 a 868,6 MHz,
916.5 to 917 MHz,
larghezza di banda 100 kHz, 20 mW max.,
fino a 4800 m (in linea di vista);
ITU regione 3 (AU): da 916,5 a 917 MHz,
larghezza di banda 100 kHz, 20 mW max.,
fino a 4800 m (in linea di vista);
Federazione Russa: da 868,0 a 868,2 MHz,
larghezza di banda 100 kHz, 10 mW max.
fino a 3200 m (in linea di vista)
Comunicazione Comunicazione bidirezionale sicura,
rilevamento sabotaggio, chiave - 256 bit
Intervallo di temperatura di esercizio da -20°C a +50°C
Dimensioni e peso 85 x 20,9 x 20,4 mm e 66 grammi
Dimensioni del magnete 85 х 11 х 6 mm
Colore cassa bianco, marrone scuro, nero
SET COMPLETO DI:
1. U-Prox WDC; 2.magnete; 3. Batteria CR2 (preinstallata); 4. kit di
montaggio ; 5.Guida di avvio rapido
ATTENZIONE. RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA
CON UN TIPO NON CORRETTO. SMALTIMENTO DELLE BATTERIE SECONDO LA
NORMATIVA NAZIONALE.
GARANZIA
La garanzia per i dispositivi U-Prox (escluse le batterie) è valida per due
anni dalla data di acquisto.
Se il dispositivo funziona
support@u-prox.systems, forse può essere risolto da remoto.
U-Prox WDC - is een draadloos magneet contact ontworpen om de
IT
status van structurele elementen (open/dicht) te bewaken om een
poging om een kamer binnen te komen te detecteren. Het device
stuurt een alarmmelding naar de alarmcentrale van U-Prox, wordt
binnenshuis gemonteerd en wordt gebruikt om deuren en ramen te beveiligen.
De detector heeft een connector voor het aansluiten van de
inschakelinformatie-LED en externe sensor, b.v. reed-schakelaar.
Het apparaat is verbonden met de centrale en word geconfigureerd met
de mobiele applicatie U-Prox Installer.
Functionele onderdelen van het apparaat (zie afbeelding)
U-Prox Installer
9. Interruttore antimanomissione
1. Bodemplaat van magneetbehuizing
10. Connettore per sensore esterno
2. Magnetische hoes:
e LED: contatto LD (+ LED) contatto
3. Neodymiummagneet
GND (massa) contatto DC (sensore) 4. Bodemplaat van het magneetcon-
11.Pulsante di accensione/spegni- tact
mento 5. Bovenklep van het magneetcontact
12.Batteria CR123A met het device
13. Sensore esterno (interruttore 6. Positiemarkeringen magneet
reed) 7. LED-indicator:
14. LED esterno 8. Kunststof beschermer van
15. guarnizione in gomma apparaatbord
TECHNISCHE SPECIFICATIES
Reed schakelaar
Voeding
Levensduur van de batterij fino a 5 anni
Draadloze frequentie
Communicatie
Bedrijfstemperatuur
Afmetingen & gewicht
Afmetingen magneet
Colore cassa
INHOUD SET
1. U-Prox WDC; 2.magneet; 3. CR2-batterij (vooraf geïnstalleerd);
3. Montagekit ; 4. Snelstartgids
VOORZICHTIGHEID. EXPLOSIEGEVAAR ALS DE BATTERIJ WORDT VERVANGEN
DOOR EEN ONJUIST TYPE. VERWIJDER GEBRUIKTE BATTERIJEN VOLGENS DE
NATIONALE REGELGEVING
GARANTIE
Garantie voor U-Prox devices (behalve batterijen) is geldig tot twee jaar na
de aankoopdatum.
Als het apparaat niet goed werkt, neem dan eerst contact op met
in modo errato, contatta subito
support@u-prox.systems, misschien kan het op afstand worden opgelost.
NL
U-Prox Installer
9. Sabotageschakelaar:
10. Connector voor externe sensor
en LED: LD contact (+ LED) GND
contact (aarde) DC contact (sensor)
11. Aan/uit-knop
12. Batterij CR123A
13. Externe sensor (reedschakelaar)
14. Externe LED15. rubberen
afdichting
drempel 7-15 mm, bediening > 1.000.000
3V, CR123A lithiumbatterij inbegrepen
ISM-band draadloze interface, multi-speed met
meerdere kanalen
ITU-regio 1 (EU, UA): 868,0 tot 868,6 MHz,
bandbreedte 100 kHz, 20 mW max.,
tot 4800 m (in zichtlijn);
ITU-regio 3 (AU): 916.5 tot 917 MHz, bandbreedte
100 kHz, 20 mW max., tot 4800 m (in zichtlijn);
Russische Federatie: 868,0 tot 868,2 MHz,
bandbreedte 100 kHz, 10 mW max. tot 3200 m
(in zichtlijn)
beveiligde tweewegcommunicatie,
sabotagedetectie, sleutel - 256 bits
-20°C tot +50°C
85 х 20.9 х 20.4 mm & 66 gram
85 х 11 х 6 mm
bianco, marrone scuro, nero
