U-Prox MPX L U-Prox MPX LE
• U-Prox PIR Cam - 250 • U-Prox PIR Cam - 250
• Wi-Fi • Wi-Fi
• LTE (4G/2G) • LTE (4G/2G)
• Ethernet
1
2 4
5
6
7 8
4
9
4
10
11 11
U-Prox MPX L/LE - is a wireless security control panel designed to
control the home security system. U-Prox MPX supports connection
devices (sensors, keypads, key fobs, etc.) via the U-Prox band radio
frequency at a distance of up to 4800 m.
The device interacts with the user and the security company, using
Ethernet, WiFi and LTE communication for reliability.
The device is connected to the U-Prox Cloud and is configured
with the U-Prox Installer mobile or WEB application.

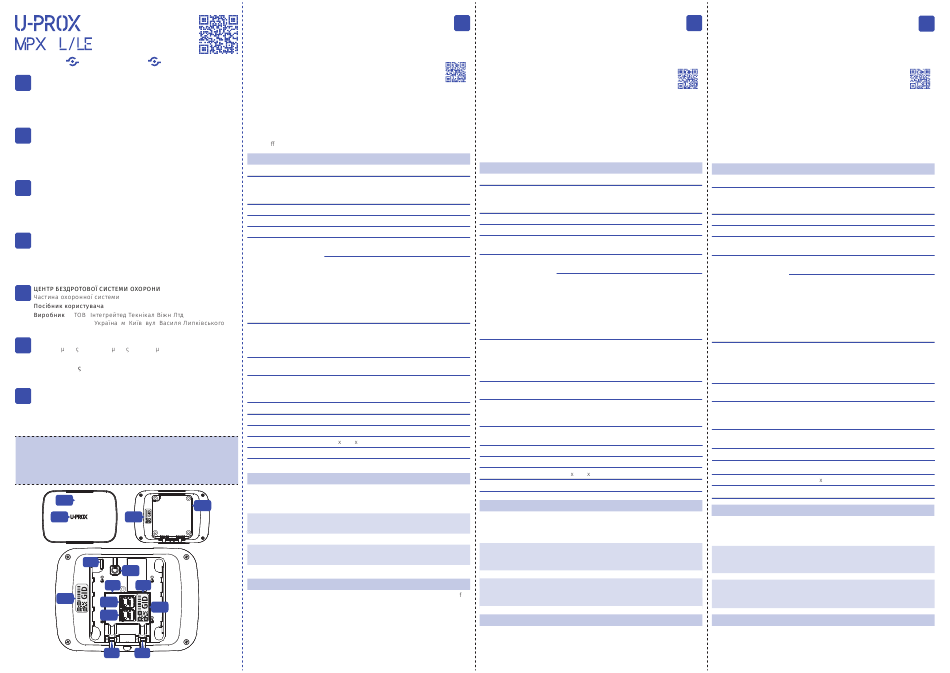

Functional parts of the device (see picture)
1. Device case 7. Power supply connector
2. Light indicator 8. Ethernet cable connector
3. Mounting plate (computer network)
4. GID - serial number of device 9. SIM card holder #1
5. Tamper switch 10. SIM card holder #2
6. On/O button 11. Cable clamps
TECHNICAL SPECIFICATIONS
Partitions 30
Wireless devices
250 zones for detectors
in the system
250 key fobs
150 outputs
Users
250
Power supply 12 VDC @ 0.35 A
Battery backup 2500 mAh battery, up to 24 hours (2G/4G only)
Radio frequency Two ISM-band wireless interfaces, multi-speed
with several channels
Users
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
ITU region 3 (AU):
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight).
Secure two way communication,
sabotage detection, key - 256 bits
, 1
Connection Wi-Fi 2.4 GHz, Ethernet 100Mbit and LTE/GSM
modem for reliable and secure two-way commu-
nication. BLE 2.4 GHz (Bluetooth low energy) for
initial setup. Encryption key - 256 bits
Wi-Fi 2.4 GHz, 802.11b/g/n, Open/WPA/WPA2/WEP
14 dBm for 802.11n MCS7, 20 dBm for 802.11b
LTE/GSM modem LTE-FDD Cat 1 - B1/B3/B5/B7/B8/B20/B28,
GSM - B2/B3/B5/B8,
2 SIM cards holders
Operating temperature range -10°C to +45°C
Permissible humidity up to 75%
Environmental class
II (according to EN 50131)
Dimensions & weight 167 120 25.4 mm & 245 grams
Case colour white, black
COMPLETE SET
1. U-Prox MPX L/LE; 2. One 18650 battery (pre-installed); 3. Power supply;
4. Quick start guide; 5. Ethernet cable (U-Prox MPX LE only)
3
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
CAUTION. THE BATTERY CAN NOT BE CHARGED AT TEMPERATURE LOWER
THAN 10°C, PLEASE MAKE SURE THE POWER ADAPTER IS CONNECTED
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years a ter
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
