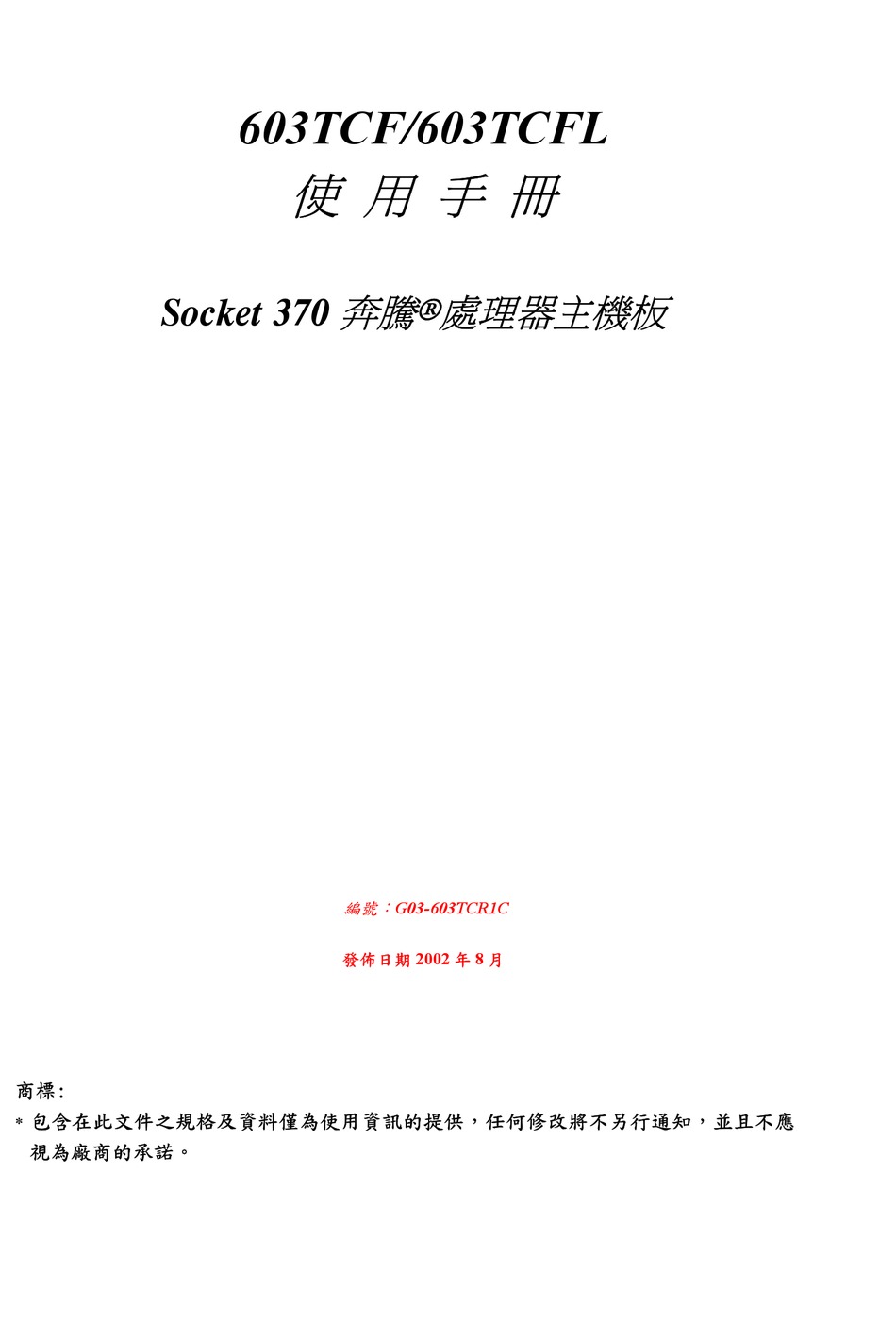

- Page 1 603TCF/603TCFL 使 用 手 冊 Socket 370 奔騰 處理器主機板 編號： G03-603TCR1C 發佈日期 2002 年 8 月 商標: 包含在此文件之規格及資料僅為使用資訊的提供，任何修改將不另行通知，並且不應 視為廠商的承諾。...
-
Page 2: Table Of Contents
目 錄 ..................ii 使用者需知 ..................1 手冊版本資訊 ..................1 散熱解決方案 第㆒章 603TCF/603TCFL 主機板簡介 1-1 主機板特性 ................2 1-2 規格 ..................3 1-3 性能表 .................. 4 1-4 設計圖及跳線設定 ..............5 第㆓章 硬體安裝 2-1 硬體安裝步驟 ................. 7 2-2 檢查主機板的跳線設定 ............. 7 2-3 安裝... -
Page 3: 使用者需知
3-8 電源管理的設定 ..............28 3-8-1 省電管理 ....................29 3-8-2 省電管理之喚醒事件的設定 ............29 3-8-2.1 IRQ 的工作範圍 ..............PNP/PCI 組態設定 ..............30 3-10 系統環境狀態監控之設定 ............31 3-11 其它控制設定 ................ 32 3-12 載入原廠預設值 / 最佳化之設定 ..........32 3-13 設定監督者 / 使用者密碼 ............33 第㆕章 驅動程式及附贈軟體的安裝 .... -
Page 4: 手冊版本資訊
手冊版本資訊 版本 版本記錄 日期 2002 年 8 月 第㆒版 項目表 603TCF/603TCFL 主機板 IDE/Floppy 排線 主機板應用程式光碟片 603TCF/603TCFL 使用手冊 Intel ㆗央處理器的散熱解決方案 – 風扇 由於科技的日新月異，㆗央處理器 (CPU) 亦持續往更快速、更高的效能發展。因此在 建置電腦系統時，散熱的處理變得越來越重要了，㆒個適當的散熱環境，是讓系統更 加穩定及長期操作時的關鍵。提供適當散熱環境的最終目的，則在於維持㆗央處理器 之溫度，能低於電腦機殼之最大特定溫度。 ㆒個好的風扇，除了要有較高的轉速外，適當的散熱片面積亦是相當重要的因素。它 可透過其表面之散熱片區域的範圍，集㆗來自㆗央處理器的高熱，並透過附加的風扇 讓熱氣流傳導出去。除此之外，散熱膏亦能有效的將高熱由㆗央處理器傳輸到散熱 片。為了達到散熱傳導的最佳效果，Intel 建議您使用散熱膏，並以固定夾將風扇附加 在處理器㆖。 當您為系統選擇適當的風扇時，請參考以㆘網址㆗ Intel 所推薦與 Intel 處理器㆒起使用 之風扇。 有關 Intel Pentium® !!! 處理器之散熱片及風扇銷售廠商，請至以㆘網址: http://developer.intel.com/design/Pentiumiii/components/index.htm 有關... -
Page 5: 第㆒章 603Tcf/603Tcfl 主機板簡介
第㆒章 603TCF/603TCFL 主機板簡介 1-1 主機板特性 603TCF/603TCFL 是為使用 Intel 新㆒代 Pentium 處理器而設計，採用 FC-PGA370 封 裝設計其記憶體可擴充至 1.0 GB ( 使用 256Mb 製程 ) 。這片主機板除了內建有音效和系 統環境監控以外，還內建了影像顯示功能 (VGA function) 。讓這片小小的 Micro ATX 主機板有了最完整的功能。 此主機板採用威盛 (VIA) 最新的 VIA Apollo PLE133T VT8601T and VT82C686B 晶片 組，其 133MHz 前端匯流排頻率及 133MHz 記憶體介面提供了㆒條通往 133MHz 處理 器和... -
Page 6: 規格
1-2 規格 規 格 說 明 ∗ Micro ATX 主機板架構， 4 層板，尺寸： 24.4 x 19.0 釐米 設計尺寸 ∗ VIA Apollo PLE133T VT8601T 及 VT82C686B 晶片組 晶片組 ∗ Winbond W83194BR-39B 時脈產生器 ∗ 支援 66/100/133MHz 系統匯流排頻率 (CPU 匯流排頻率 ) ∗ 支援 100/133MHz 系統記憶體時脈 ∗... -
Page 7: 性能表
1-3 性能表 ㆘列性能數據表是某些較為流行之基本測試程式的測試結果。這些數據僅供使用者參 考，而且我們不保証與使用者自行測得的數值完全吻合（不同的硬軟體配置將導致不 同的測試結果）。 CPU: Intel PIII 866MHz/Celeron 667MHz FC-PGA package 記憶體 : 128M SDRAM x2 (Hyundai GM72V66841ET75) VGA 顯示卡 : Onboard VGA / VIA VT82C686B 硬碟 : IBM DTLA-305040 (ATA-100) BIOS: Award Optimal default 操作系統 : Win 98SE 性能測試報告... -
Page 8: 設計圖及跳線設定
1-4 設計圖及跳線設定 PRINT GAME/MIDI PORT PS/2 Mouse PS/2 Keyboard COM1 LINE-IN LINE-OUT (JKB) Internal Keyboard Headers PS2 KB/Mouse Port USB Port (JMP1) /LAN Connector CPU F.S.B. Clock (for 603TCFL) (JP1) VIA C3 CPU Socket Samuel 1 CPU Jumper CPU FAN PC133 DIMMX2 PC99 Back Panel Floppy Connector... - Page 9 跳線 跳線 名稱 說明 頁碼 JMP1 CPU 外頻設定 2x4-pin Block JBAT1 清除 CMOS 3-pin Block VIA C3 Samuel 1 CPU 設定 2-pin Block 連接器 連接器 名稱 說明 頁碼 ATX 電源介面 20-pin Block p.13 PS/2 滑鼠及 PS/2 鍵盤介面 6-pin Female p.13 USB1 USB 埠介面...
-
Page 10: 硬體安裝步驟
第㆓章 硬體安裝 2-1 硬體安裝步驟 在使用你的電腦之前，你必須完成㆘列步驟： 1. 檢查主機板設定 2. 安裝 CPU 和 CPU 風扇 3. 安裝記憶體 (DIMM) 4. 安裝擴充卡 5. 連接軟、硬碟的排線、面板電線及電源 6. 接㆖ ATX 電源供應器的電源線 7. 設定 BIOS 參數 ( 載入 Standard Default) 8. 重新開機 9. 安裝操作系統 10. 安裝驅動程式和共用軟體 2-2 檢查主機板的跳線設定 (1) 檢查主機板的跳線設置... - Page 11 (2) 清除 CMOS (3-pin): JBAT1 主機板必須使用㆒個電池將主機板的配置資料保存在 CMOS RAM 裡，再透過跳帽 JBAT1 的 1-2 腳短路來存儲 CMOS 數據。 將 清除 CMOS 時，請依㆘列步驟： 關閉系統電源。 並將連接在電源供應器的 AC 電源線拔掉。 JBAT1 ㆖的跳帽從 1-2 移到 2-3 的位置。 將 在 2~3 秒鐘後，再將 JBAT1 的跳帽移回 1-2 的位置。 將 AC 電源線重新插回電源供應器㆖。 注意：什麼時候需要做清除...
-
Page 12: 安裝 Cpu
2-3 安裝 CPU 有關 Pentium 及 Celeron 370 CPU 的認識 2-3-1 Pentium iii FC-PGA 如右圖所示，你可在 “PENTIUM III” CPU 的表面看到如㆘的代碼： RB 80526 P2 866 256 RB : FC–PGA packing : P2–133MHz front side bus frequency PY–100MHz front side bus frequency 866 : CPU internal frequency, where here is 866MHz 256 : the size of L2 cache, where here is 256K... -
Page 13: 超頻
2-3-3 安裝 CPU 此主機板提供了㆒個 370 ZIF SOCKET 插座。安裝在主機板㆖的 CPU 必須裝有風扇以 防止 CPU 過熱。 如果你尚未購買風扇，請在安裝系統前請購買㆒個合適的風扇。 請確保處理器之散熱片的表面有充足的空氣流通，且 CPU 冷卻風扇 警告 ! 工作正常。否則將使處理器和主機板因過熱而造成損壞。如果需要 的話，你可以另外安裝輔助風扇。 安裝 CPU 前，先請關閉你的系統再移除外殼。找到 ZIF 插槽並先從插槽㆒側拉起拉桿 使之向㆖成 90 度。將 CPU 從如㆘圖所示的正確方位插入。有凹口的㆒角應該朝向拉桿 的末端。因為 CPU ㆕個角㆗有兩角缺了㆒個引腳，因此會適合於如圖所示的方位。 Intel Pentium III Colden Arrow CPU ZIF Socket 370 當你將... -
Page 14: 安裝記憶體
↑↓→← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults “Host Clock at Next Boot is” 的項目㆗經由按 PageDown/PageUp 的方向鍵 你可以在 更改前端匯流排頻率。 2-4 安裝記憶體 168- 針 Dual Inline Memory Module (DIMM) 插槽，可使記憶體從 此主機板提供有㆓條 最小的 16MB 擴充至最大的 1.0GB 記憶體。... -
Page 15: 擴充卡
同步問題，導致系統無法啟動。如有這種現象，請將頻率設為 100MHz 以確 保系統的穩定性。 2-5 擴充卡 警告! 當添加、移除擴充卡，或其他系統組件時務必請關掉電源，以避免 對主機板和擴充卡造成損害。 2-5-1 擴充卡安裝程序 1. 仔細閱讀擴充卡所附之文件，將所有相關之必要的軟、硬體設定好，比如跳線。 2. 移除電腦外殼，並將你想要安裝之插槽處的金屬支架拆除。 3. 將該擴充卡插入並穩固㆞壓㆘去。 4. 鎖㆖螺絲。 5. 將系統機殼放回原位。 6. 如果有必要，請在 BIOS 內設定其參數。 7. 安裝擴充卡所須的相關驅動程式。 2-5-2 設定擴充卡的 IRQ 某些擴充卡需要指定 IRQ 方可使用。㆒般來說，每㆒個 IRQ 的埠口位址祇能單獨㆞指 定給某㆒個裝置使用。在標準設計㆗，有 16 個 IRQ 是可用的，但其㆗的大部分都已被系 統使用㆗。... -
Page 16: 主機板的㆗斷列表
15 * Secondary IDE Channel ㆖述的 IRQ 通常可供 ISA 或 PCI 介面裝置使用。 2-5-3 主機板的㆗斷列表 主機板共用的㆗斷指令如㆘表所示： INT A INT B INT C INT D PCI slot1 Not Shared PCI slot2 Shared PCI slot3 Not Shared ... - Page 17 LAN Port connector: LAN ( 僅 603TCFL 有提供 ) 該連結頭為標準的 RJ45 連結頭，可用於網路的連線。 並列埠介面 (25-pin female) : PRINT 該並列埠介面為㆒個 25 針母頭構成，可於 BIOS 設定㆗ disable 該並列埠。詳細資 料請參閱第㆔章的 “INTEGRATED PERIPHERALS SETUP” 。 VGA 介面 (15-pin female) : VGA 這個接頭僅供連接內建式的 VGA 顯示功能。如果你在 PCI 插槽插有任何外接 式的...
- Page 18 Pin 1 Floppy Drive Connector (10) 第㆒個 IDE 介面 (40-pin block) : IDE1 該介面經由㆒條 40-pin 排線與硬碟連接，同樣㆞，也是紅邊對介面 Pin 1 ，本產 品所附的 ATA-100 排線可讓你用於連接 ATA-100 硬碟。 IDE1 IDE2 Pin 1 Pin 1 Primary IDE Connector (11) 第㆓個 IDE 介面 (40-pin block) : IDE2 該介面為另㆒個...
-
Page 19: 接頭
2-6-2 接頭 (Headers) Internal Keyboard Headers (4-pin header) : JKB Pin 1 Internal Keyboard Headers : COM2 COM2 通信口 (9-pin) 此主機板還另附有㆒條排線來支援 COM2 的串列埠口。 Note: Orient the read marking on the Pin 1 COM2 ribbon cable to pin 1 COM2 USB2 USB Port 介面... - Page 20 USB2 Pin 1 USB Port Headers : HDLED IDE Activity 指示燈 將硬碟運轉指示燈連接到電腦機殼的接頭。 : TRBLED Turbo LED 開關 主機板加速開關的預設值為 " 開啟 " 狀態。當系統電源開啟時，加速燈會㆒直亮 著。你也可以將電腦機殼的電源 LED 連接到這裡，表示電源開或關的顯示。 : RESET Reset 開關 這個 2-pin 接頭可連接電腦機殼㆖「 reset 」的電源線，以達到不關閉系統電源的 情況㆘重啟電腦的目的。 : SPKE 喇叭連線開關 這個 4-pin 接頭可連接電腦機殼㆖「 speaker 」的開關，以供機殼㆖的喇叭使用。 電源...
- Page 21 FAN1 FAN2 FAN Speed Headers (11) IR 紅外線介面 (5-pin) : IR 該介面支援可選購的紅外線無線傳輸以及接收組件。必須在 BIOS setup ㆗設定其 參數以使用 IR 的功能。 Pin 1 Infrared Module Headers (12) CD 音效輸入介面 (4-pin) : CD _ IN CD _ IN 是 CD 音效輸入訊號介面，可與 CD-ROM 音效輸出連接。 CD - IN CD Audio-In Headers (13) (3-pin) : WOL1...
-
Page 22: 啟動你的電腦
將具有 WAKE ON LAN 輸出規格的網路卡與該介面連接後，當網路卡收到啟動訊 號時即可啟動系統，達到遠端程式控制目的。 NOTE: 使用此㆒功能前，請確定 BIOS ㆗的 Wake-Up by PCI Card 已設定成 enabled 狀態。 WOL1 Wake-On-LAN Headers 2-7 啟動你的電腦 1. 所有排線都接好之後，蓋㆖機殼。 2. 請確認所有的開關都是關閉的，然後檢查電源的輸出電壓是否設為正確位置，通常 情況㆘輸入電壓為 220V∼240V 或 110V∼120V ，這取決於你所處位置的使用電壓。 3. 依照你系統的使用手冊，將電源線連接到位於機殼後部的電源接頭㆖。 4. 依照㆘列順序將週邊設備依次打開： a. 顯示器。 b. 其他週邊設備 ( 印表機，掃描器，外接式數據機等等 …) 。 c. - Page 23 ㆒聲長響後㆔聲短響 未找到顯示卡或顯示用快取記憶體損壞 CPU 過熱 系統工作時發出高頻率響聲 系統處於低頻工作環境 6. 在電腦啟動其間，如果需要更改 BIOS 設定之任何參數，只要按㆘ <Delete> 鍵即 可進入 BIOS setup ，再依照 BIOS SETUP 的線㆖指示完成相關設定。 7. 關閉你的電腦： 在關閉電源開關之前，你必須先關閉你的操作系統。如果你是用 ATX 的電源供應器，在退出或關閉操作系統後可以按㆘電源開關。如果你使用的 操作系統是 Windows 9X 版本，按㆘ “ 開始 ” 按鈕，再按“關機 ” ，然後按“關閉這 台電腦 (S)” ， Windows 在關閉相關應用程式後，會自動關掉電源。 第㆔章 BIOS 介紹...
-
Page 24: 進入 Setup
3-1 進入 Setup 在啟動電源開關並且按住 <Del> 就可以馬㆖進入 Setup 程式。如果你來不及在 POST 過 程㆗按㆘ <Del> 鍵順利進入 CMOS SETUP ，那麼可以透過把電源關掉，然後再打開電 源開關，或者是直接按㆘電腦機殼㆖的 “RESET” 按鈕重啟動系統，還是同時按㆘ <Ctrl>, <Alt> 和 <Delete> 鍵來以重新啟動電腦，並再按 Del 鍵試㆒次。如果沒能 在正確時間內按㆘以㆖所有的鍵，或者系統重新啟動失敗，此時在螢幕㆖會顯示錯誤 訊息如㆘： Press <F1> to continue, <Ctrl-Alt-Esc> or <Del> to enter Setup 你可按 <F1> 鍵繼續，或按 <Ctrl-Alt-Esc> 組合鍵重新啟動電腦，還是按 <Del> 鍵，進入... -
Page 25: Cmos 的標準設定
Standard CMOS Features Miscellaneous Control Advanced BIOS Features Load optimized Defaults Advanced Chipset Features Load Standard Defaults Integrated Peripherals Set Supervisor Password Power Management Setup Set User Password PnP/PCI Configurations Save & Exit Setup PC Health Status Exit Without Saving Esc : Quit ↑↓→... -
Page 26: 設定監督者 / 使用者密碼
Set Supervisor/User Password 設定監督者 / 使用者密碼。 Save & Exit Setup 儲存 CMOS 的設定，然後退出 Setup 程式。 Exit Without Saving 放棄 CMOS 所有的修改，然後退出 Setup 程式。 3-4 Standard CMOS Features The items in Standard CMOS Setup Menu are divided into several categories. Each category includes no, one or more than one setup items. -
Page 27: Advanced Bios Features
↑↓→← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults 3-5 Advanced BIOS Features CMOS Setup Utility – Copyright(C) 1984-2002 Award Software Advanced BIOS Features Virus Warning [Disabled] Item Help CPU Internal Cache Enabled External Cache Enabled CPU L2 Cache ECC Checking Disabled... -
Page 28: Advanced Dram Control
Advanced DRAM Control [Press Enter] Item Help Advanced AGP Control Press Enter Memory Hole Disabled System BIOS Cacheable Disabled Menu Level > Video RAM Cacheable Disabled Memory Parity/ECC Check Disabled ↑↓→← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults Note: Change these settings only if you are familiar with the chipset. -
Page 29: Integrated Peripherals
Active to CMD Command Menu Level >> Write Recovery Time SDRAM Cycle Length By SPD Bank Interleave By SPD DRAM Drive Strength Auto Delay DRAM Read Latch 1.0 ns Memory Data Drive Normal Memory CMD Drive Strong DDSKEW/REFCLK Delay No Delay In-Order Queue 1-Level P2C/C2P Concurrency... -
Page 30: Onchip Ide Function
> OnChip SUPERIO Function Press Enter Menu Level > Init Display First PCI Slot ↑↓→← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults OnChip IDE Function Please refer to section 3-7-1 OnChip DEVICE Function Please refer to section 3-7-2 OnChip SUPERIO Function Please refer to section 3-7-3 Init Display First... -
Page 31: Onchip Device Function
IDE 32bit Transfer Mode Disabled Menu Level >> Primary Master Auto Primary Slave Auto Secondary Master PIO Auto Secondary Slave Auto Primary Master UDMA Auto Primary Slave UDMA Auto Secondary Master UDMA Auto Secondary Slave UDMA Auto IDE HDD Block Mode Enabled IDE Prefetch Mode Disabled... -
Page 32: Power Management Setup
Onboard FDD Function [Enable] Item Help Onboard Serial Port 1 Auto Onboard Serial Port 2 Auto UART 2 Mode Normal Menu Level >> IR Duplex Mode Half TX,RX Inverting enable Ho, Yes Onboard Parallel Port 378/IRQ7 Onboard Parallel Mode ECP Mode Use DMA Parallel Port EPP Type EPP1.9 ↑↓→←... -
Page 33: Wake Up Events
Power Management [User Define] Item Help HDD Power Down Disabled Doze Mode Disabled Suspend Mode Disabled Menu Level >> ↑↓→← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5:Previous Values F6:Optimized Defaults F7:Standard Defaults 3-8-2 Wake Up Events CMOS Setup Utility – Copyright(C) 1984-2002 Award Software Wake Up Events [OFF] Item Help... -
Page 34: Pnp/Pci Configuration Setup
Primary INTR [ON] Item Help IRQ3 (COM 2) Enabled IRQ4 (COM 1) Enabled IRQ5 (LPT 2) Enabled Menu Level >>> IRQ6 (Floppy Disk) Enabled IRQ7 (LPT 1) Enabled IRQ8 (RTC Alarm) Disabled IRQ9 (IRQ2 Redir) Disabled IRQ10 (Reserved) Disabled IRQ11 (Reserved) Disabled IRQ12... -
Page 35: Pc Health Status
absolutely nothing unless you are using a Plug and Play operating system such as Windows 95/98. If you set this field to “manual” choose specific resources by going into each of the sub menu that follows this field (a sub menu is preceded by a “>”). -
Page 36: Set Supervisor/User Password
This section is for setting CPU Frequency Control. CMOS Setup Utility – Copyright(C) 1984-2002 Award Software Miscellaneous Control CyrixIII Clock Ratio Default Item Help Auto Detect DIMM/PCI Clock Enabled Spread Spectrum Disabled Menu Level > ** Current Host Clock is 66MHz ** Host Clock at Next Boot is [66MHz/33MHz] ** Current DRAM Clock is 66Mhz ** DRAM Clock at Next Boot is [66]MHz... - Page 37 You can set either supervisor or user password, or both of them. The differences are: Supervisor password: Can enter and change the options of the setup menus. User password: Can only enter but do not have the right to change the options of the setup menus.
-
Page 38: 第㆕章 驅動程式及附贈軟體的安裝 支援 Windows 95/98/98Se/Nt4.0/2000/Xp 的 Magic Install
第㆕章 驅動程式和附贈軟體的安裝 在主機板的包裝內含有㆒片 MAGIC INSTALL 光碟片。這張光碟片包含主機板所需的 所有驅動程式和㆒些免費的應用軟體、工具軟體。並且，這光碟片也包含㆒個自動安 裝程式的軟體，它能導引你進行驅動程式的安裝，以及何種驅動程式需要安裝，從而 簡化安裝步驟，該安裝程式軟體就是本公司自行開發完成的 MAGIC INSTALL。 支援 WINDOWS 95/98/98SE/ME/NT4.0/2000/XP 的 MAGIC INSTALL 把光碟片插入光碟機，然後將出現 MAGIC INSTALL 主畫面。如果沒有出現此畫面， 請按㆘“我的電腦”然後選擇光碟機，或者在 ”開始” 的目錄選擇“執行”﹐輸入 “Ｘ:\SETUP.EXE” (假設你的光碟機路徑是 Ｘ：) 在 MAGIC INSTALL 主畫面有 11 項選擇 1. VIA 4 IN 1 安裝 VIA ㆕合㆒驅動程式 2. -
Page 39: Ide 安裝 Via ㆕合㆒驅動程式
每項選擇說明如㆘﹕ 4-1 IDE 安裝 VIA ㆕合㆒驅動程式 IDE : 安裝 VIA 所提供的 ATAPI 驅動程式，用於處理 IDE 裝置的相容性問題。 AGPVXD : VIA 的 AGPVXD 驅動程式。VIAGART.VXD 可以直接支援 VGA 卡 安裝 驅動程式的服務程序及介面至硬體裝置，以提供更快速的圖形存取。 IRQ ROUTING : 安裝 VIA 的 PCI IRQ MINIPORT 驅動程式 (只支援 Windows 98)。它可修 正 PCI ㆗斷裝置之路線安排順序。 INF : 安裝... - Page 40 5. 單擊 NEXT，即可安裝製造商所提供的 6. 單擊 NEXT，選取啟動 DMA 模式。 ATAPI 驅動程式。 7. 單擊 NEXT，即可安裝 VIA 的 AGP 8. 單擊 NEXT，即可安裝 VIA 的 IRQ VXD 驅動程式。 Routing Mini port 驅動程式。 單擊 Finish 即可重新啟動系統。...
-
Page 41: Vga 安裝 Via 8601 Vga 驅動程式
4-2 VGA 安裝 VIA 8601 VGA 驅動程式 使用 WINDOWS 95/98/98SE/ME/NT4.0/2000 1. 在 MAGIC INSTALL 介面單擊 VGA。 2. 當 VIA Display Driver Setup 安裝軟體 出現後，單擊 NEXT。 如果你要重新啟動系統，單擊 Finish。 備註 : 以㆘為此驅動程式的路徑 WINDOWS 95/98/98SE 的路徑為 X:\VIA\8601VGA\WIN9X\SETUP.EXE WINDOWS ME 的路徑為 X:\VIA\8601VGA\WINME\SETUP.EXE Windows NT4.0 的路徑為... -
Page 42: Sound 安裝 Alc 音效驅動程式
4-3 SOUND 安裝 ALC 音效驅動程式 1. 在 MAGIC INSTALL 畫面單擊 2. 然後自動檢測操作系統語言，單擊 SOUND。 appears “OK”，即可開始安裝驅動程式，再單 擊 “NEXT”，即會出現版權資訊。 3. 單擊 Next，即可開始安裝音效驅動程 4. 當系統詢問 “ Remove old device driver”，選按 OK。 式。 5. 單擊 Go。 6. 選按 ”Finish”，然後重新啟動 Windows。... - Page 43 Sound Effect select and KaraOK Mode Manual Sound Effect Setting Function MAGIC INSTALL 可以自動偵測到檔案的路徑 。 備註: WIN98/NT4.0/WIN2K 的路徑為 X:\CODEC\ALCCODEC\SETUP.EXE WIN95 的路徑為 X:\VIA\VIAUDIO\SETUP.EXE Linux 的路徑為 X:\VIA\VIAUDIO\Linux Real DOS 模式的路徑為 X:\VIA\VIAUDIO\VIADOS 4-4 LAN 安裝 RTL 8100 LAN 快速㆚太網路驅動程式 (僅 603TCFL 有提供) 此驅動程式的路徑為 : WINDOWS 98SE 對應到...
- Page 44 電腦重新後，Window 即會找到 驅動程式安裝完成後，選按 YES， Realtek RTL8139BC PCI 快速㆚太網路 即可重新啟動電腦。 裝置。 選取你所用的裝置，再選按 NEXT， 電腦重新啟動後，你可以經由 Control 即會出現 Add New Hardware Panel\System Device Manager\ Network adapters 的路徑，來確定 LAN 的驅動 Wizard，並找到 NETRTS5.INF 的檔 選按 NEXT。 程式是否有安裝成功。 案後， 4-5 PC-HEALTH 安裝 VIA 的硬體監控程式 1. 在 MAGIC INSTALL 畫面單擊 PC – 2.
-
Page 45: 如何使用 Via 硬體監控程式
3. 單擊 Next，即可將驅動程式安裝至 4. 單擊 Next ，選用預定的檔案夾名稱。 C:\VIAHM 的路徑。 如何使用 VIA 硬體監控程式 4-5-1 選取 Programs\VIA HM ，即可出現如右 的畫面。 4-6 MAGIC BIOS 安裝 BIOS 線㆖升級公用程式 在 MAGIC INSTALL 畫面單擊 Magic 在 Magic BIOS 的存放路徑，單擊 BIOS。 NEXT。... - Page 46 安裝完成後，即可在畫面㆖看到 Magic 在 Magic BIOS 圖示連按兩㆘滑鼠左鍵， BIOS 的圖示。 即可出現如㆖的圖示。此時，你可選擇使 用網際網路在線㆖升級 BIOS。 線㆖ BIOS 升級程式會自動檢查目前 如果需要升級 BIOS，請單擊 NEXT。 所使用之 BIOS 的版本。 系統會清除 CMOS 並自動重新開機。 如果要升級 BIOS，單擊 Yes。否則請 寫入 BIOS 資料時，不可將電源關 選按 No 離開。 掉。BIOS 升級完成時，系統會清除 CMOS，並自動重新開機。...
- Page 47 當你選擇從 Local Driver 更新 BIOS， 選取正確的路徑及 BIOS 檔案以便升級 你必準備好正確的 BIOS 檔案。 你的 BIOS。 4-7 PC-CILLIN 安裝 PC-CILLIN 2002 防病毒程式 1. 在 MAGIC INSTALL 畫面單擊 2. (1) Click "Install PC-CILLIN" when PC- CILLIN 2002 main menu appears, and Click CILLIN。 NEXT when "Install Shield Wizard For PC- CILLIN 2002"...
- Page 48 3. Click INSTALL, Start to install the software 4. Setup Complete and click FINISH 5. After PC-CILLIN 2002 complete, Please 6. Finish register process, we recommend select register your information and get LICENSE update item ro download newest engine code KEY from TREND MICRO web site, enter and virus code your license key and click FINISH...
-
Page 49: 如何關閉內建式音效卡
如何關閉內建式音效卡 進入 BIOS SETUP 程式，選擇 INTEGRATE PERIPHERALS，選擇 ON-CHIP DEVICE FUNCTION，選擇 AC97 AUDIO，按 PAGE DOWN 鍵選擇 Disable，即可關閉主機板 ㆖的音效裝置。 4-9 怎樣更新 BIOS 模式 1. 在 Windows 98 使用 “Magic BIOS” 更新 (參閱章節 5)。 模式 2. 在 DOS 模式㆘： 準備㆒張啟動磁片 (你可以在 “開始/執行”㆗輸入“SYS A:”，單擊 “確 第㆒步.
