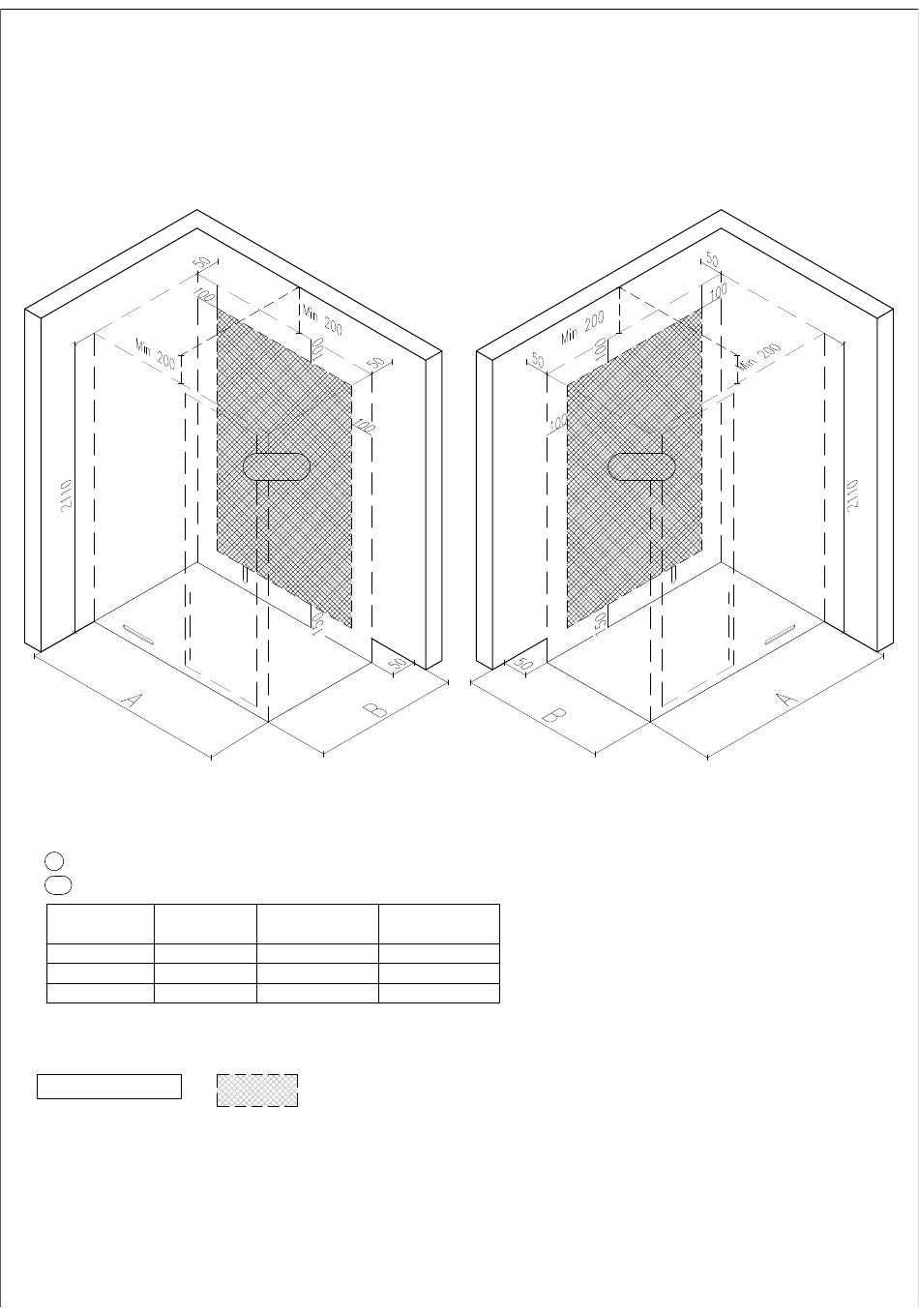

Scheda preinstallazione sauna EXEN
Rev.00 del 21/02/2020
Versione SX
E
Alimentazione elettrica Monofase o Trifase (Stufa)
E1
Alimentazione elettrica Monofase 220V (Fasce LED)
Misure nominali
Potenza
kW
(A x B)
1500x1200
4,5 kW
1700x1300
4,5 kW
2000x1500
6 kW
Quote espresse in mm.
SICUREZZA ELETTRICA
Il prodotto presuppone che l'impianto a cui si allaccia ed il locale in cui si installa rispondano ai requisiti di sicurezza previsti da norme e leggi tra
i quali si ricorda in particolare:
- Disporre di un circuito di protezione (messa a terra) efficente.
- Disporre di un dispositivo di protezione differenziale ad alta sensibilità secondo la potenza del generatore di calore.
- Limitazione dei dispositivi elettrici nelle zone (zone 0, 1, 2, 3) dei locali da bagno ed equipotenzialità degli stessi.
- Predisporre un sezionatore di rete con apertura contatti < 3 mm e caratteristiche idonee ai dati nominali della sauna.
- Predisporre un idoneo sistema di collegamento con cavo a normativa secondo la potenza installata.
- Uso di materiale elettrico certificato secondo le norme.
E + E1
Cavo alimentazione
Cavo alimentazione
monofase
H07RN-F 3x2,5 mmq
H07RN-F 5x1,5 mmq
H07RN-F 3x2,5 mmq
H07RN-F 5x1,5 mmq
H07RN-F 3x6 mmq
H07RN-F 5x1,5 mmq
Area idonea per predisposizione
E + E1
collegamento elettrico.
trifase
ANGOLO
Versione DX
E + E1
