SCHEDA TECNICA DI PREINSTALLAZIONE

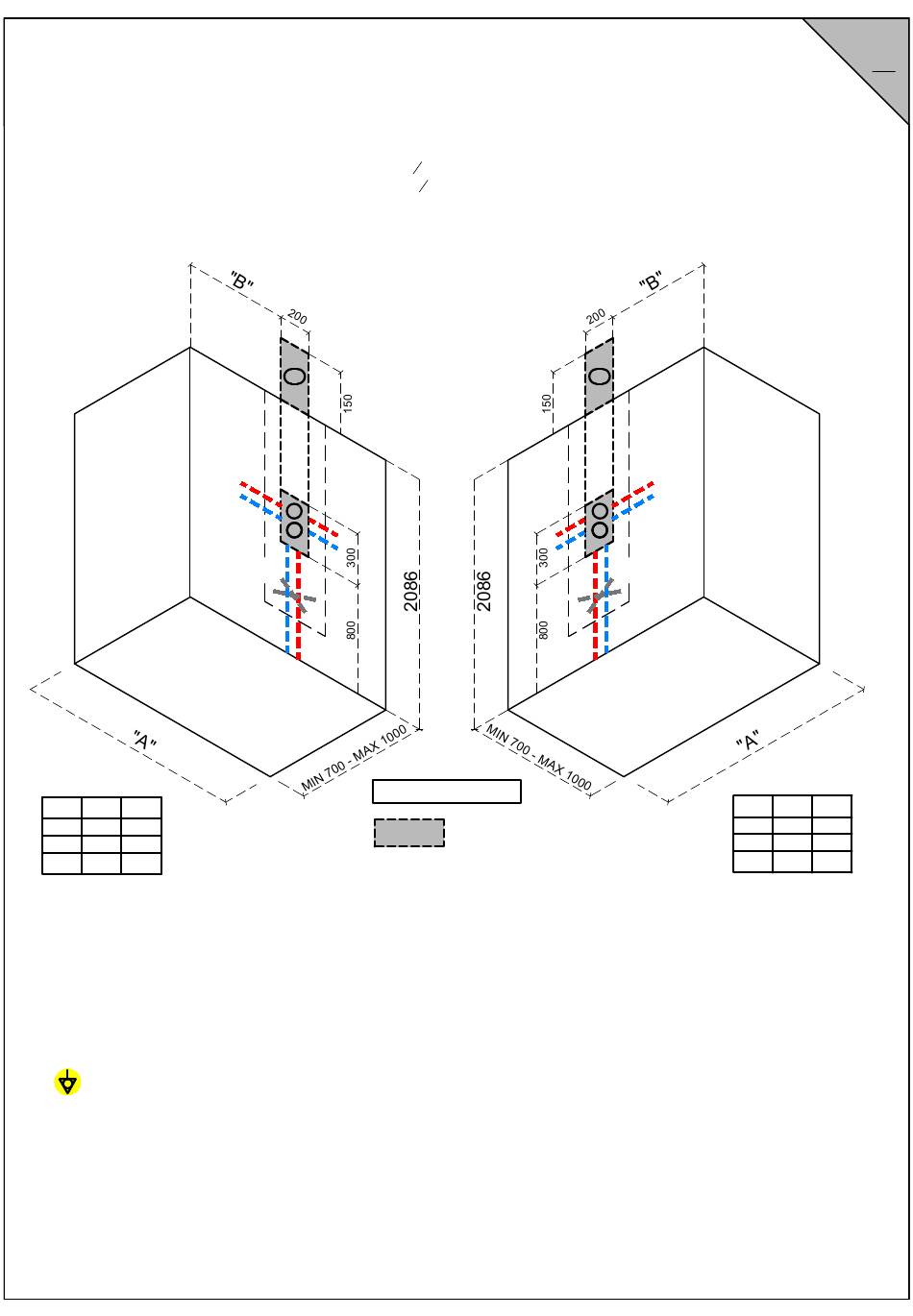

Zen Hammam - Idro Sliding " VERSIONE AD ANGOLO "
Colonna lato lungo
.
.
- Allaccio acqua calda per rubinetteria gomito
- Allaccio acqua fredda per rubinetteria gomito
E - Alimentazione elettrica 220-240 V - 50 Hz
Assorbimento kW 2,50 (A= 1000-1200)
Assorbimento kW 3,50 (A= 1400)
" SX "
kW
A B
2,50
1000 550
2,50
1200 650
3,50
1400 750
SICUREZZA ELETTRICA
Il prodotto presuppone che l'impianto a cui si allaccia ed il locale in cui si installa rispondano ai requisiti di sicurezza previsti da norme e leggi tra
i quali si ricorda in particolare:
- Disporre di un dispositivo di protezione differenziale 30 mA secondo la potenza della caldaia.
- Limitazione dei dispositivi elettrici nelle zone (zone 0, 1, 2, 3) dei locali da bagno ed equipotenzialità degli stessi.
- Predisporre un sezionatore di rete con apertura contatti < 3 mm e caratteristiche idonee ai dati nominali del box.
- Predisporre un idoneo sistema di collegamento (tubi, canaline) atto a ospitare cavi con guaina almeno del tipo H05WF3G2,5 tra sezionatore
di rete e centralina di comando.
- Uso di materiale elettrico certificato secondo le norme.
- Collegamento equipotenziale: l'apparecchiatura va' collegata all'impianto equipotenziale del locale e debitamente fissato all'apposito
morsetto presente sul prodotto.
INSTALLAZIONE IDRAULICA
Predisporre gli allacci di alimentazione acqua calda e fredda.
Per il corretto funzionamento del bagno turco e delle multifunzioni l'impianto idrico deve avere le seguenti caratteristiche
- Pressione normale a 3,5 bar.
- Pressione Min/Max di rete da 2 a 5 bar.
- Temperatura di acqua calda a 60° C.
- Portata d'acqua minima 12 l/min.
Si consiglia l'utilizzo di un addolcificatore a monte per evitare la formazione di calcare.
L'allacciamento alla rete idrica va eseguita nel rispetto delle disposizioni di legge e norme vigenti anche in materia di inquinamento delle reti
idriche.
E
.
.
NO!!
Quote espresse in mm.
1
'
2
1
'
2
Area idonea per
attacchi idraulici ed elettrici.
" DX "
E
.
.
NO!!
A
1000
1200
1400
2
REV.00 Del
11/04/2023
kW
B
2,50
550
2,50
650
3,50
750
