Il prodotto presuppone che l'impianto a cui si allaccia ed il locale in cui si installa rispondano ai requisiti di sicurezza previsti da norme e leggi tra

i quali si ricorda in particolare:

- Disporre di un circuito di protezione (messa a terra) efficente.

- Disporre di un dispositivo di protezione differenziale ad alta sensibilità secondo la potenza del generatore di calore.

- Limitazione dei dispositivi elettrici nelle zone (zone 0, 1, 2, 3) dei locali da bagno ed equipotenzialità degli stessi.

- Predisporre un sezionatore di rete con apertura contatti < 3 mm e caratteristiche idonee ai dati nominali della sauna.

- Predisporre un idoneo sistema di collegamento con cavo a normativa secondo la potenza installata.

- Uso di materiale elettrico certificato secondo le norme.

REVERSIBILE

E + E1

Cavo alimentazione

monofase

H07RN-F 3x2,5 mmq

H07RN-F 5x1,5 mmq

H07RN-F 3x2,5 mmq

H07RN-F 5x1,5 mmq

H07RN-F 3x2,5 mmq

H07RN-F 5x1,5 mmq

H07RN-F 3x2,5 mmq

H07RN-F 5x1,5 mmq

H07RN-F 3x6 mmq

H07RN-F 5x1,5 mmq

Area idonea per predisposizione

E + E1

collegamento elettrico.

E + E1

trifase

ANGOLO

Versione DX

Need help?

Do you have a question about the TAO and is the answer not in the manual?

Questions and answers

Summary of Contents for Megius TAO

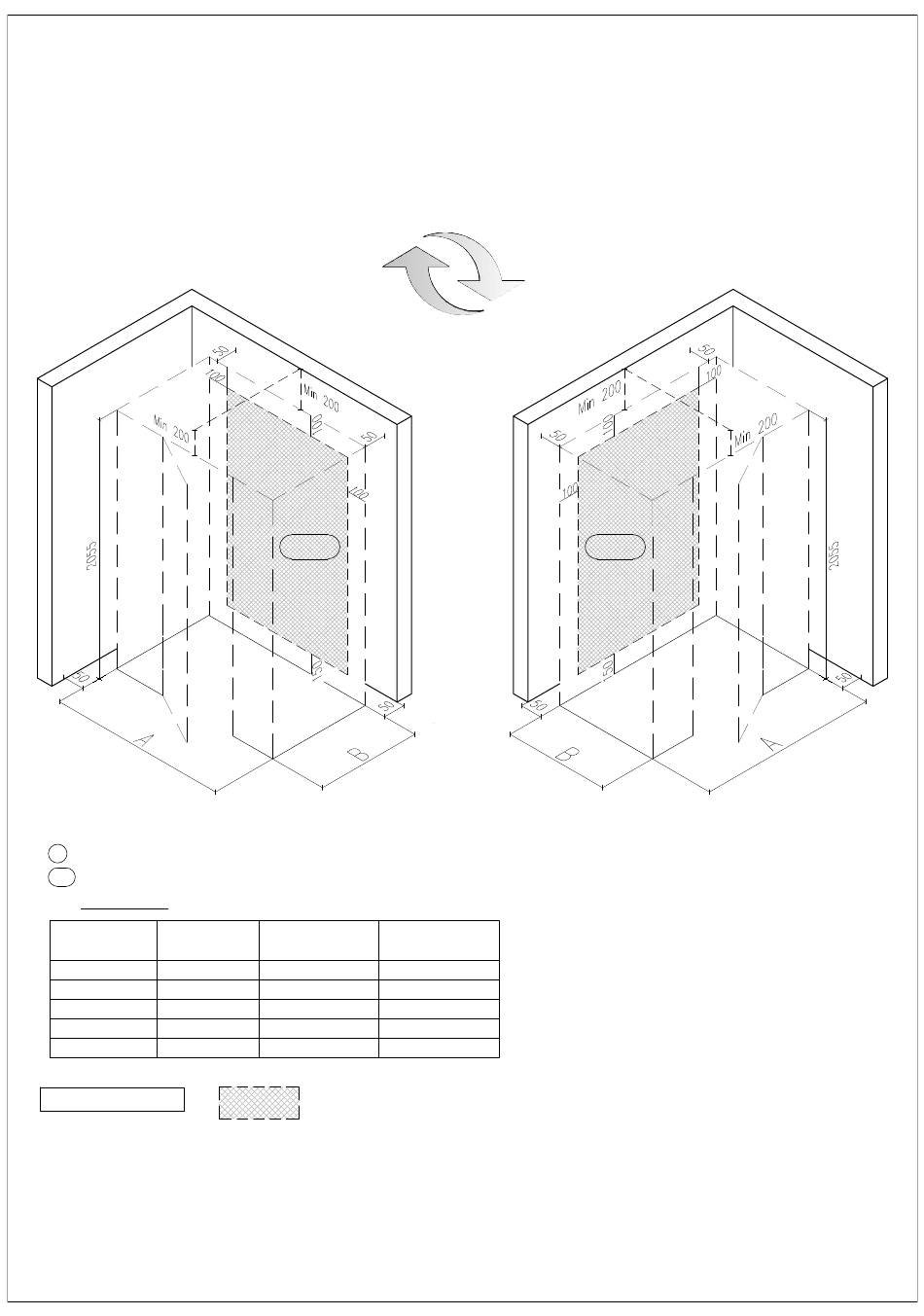

Page 1 Scheda preinstallazione sauna TAO ANGOLO Rev.00 del 21/02/2020 Versione DX Versione SX REVERSIBILE E + E1 E + E1 Alimentazione elettrica Monofase o Trifase (Stufa) Alimentazione elettrica Monofase 220V (Fasce LED) Attenzione: Il cavo di alimentazione non viene fornito Potenza...
