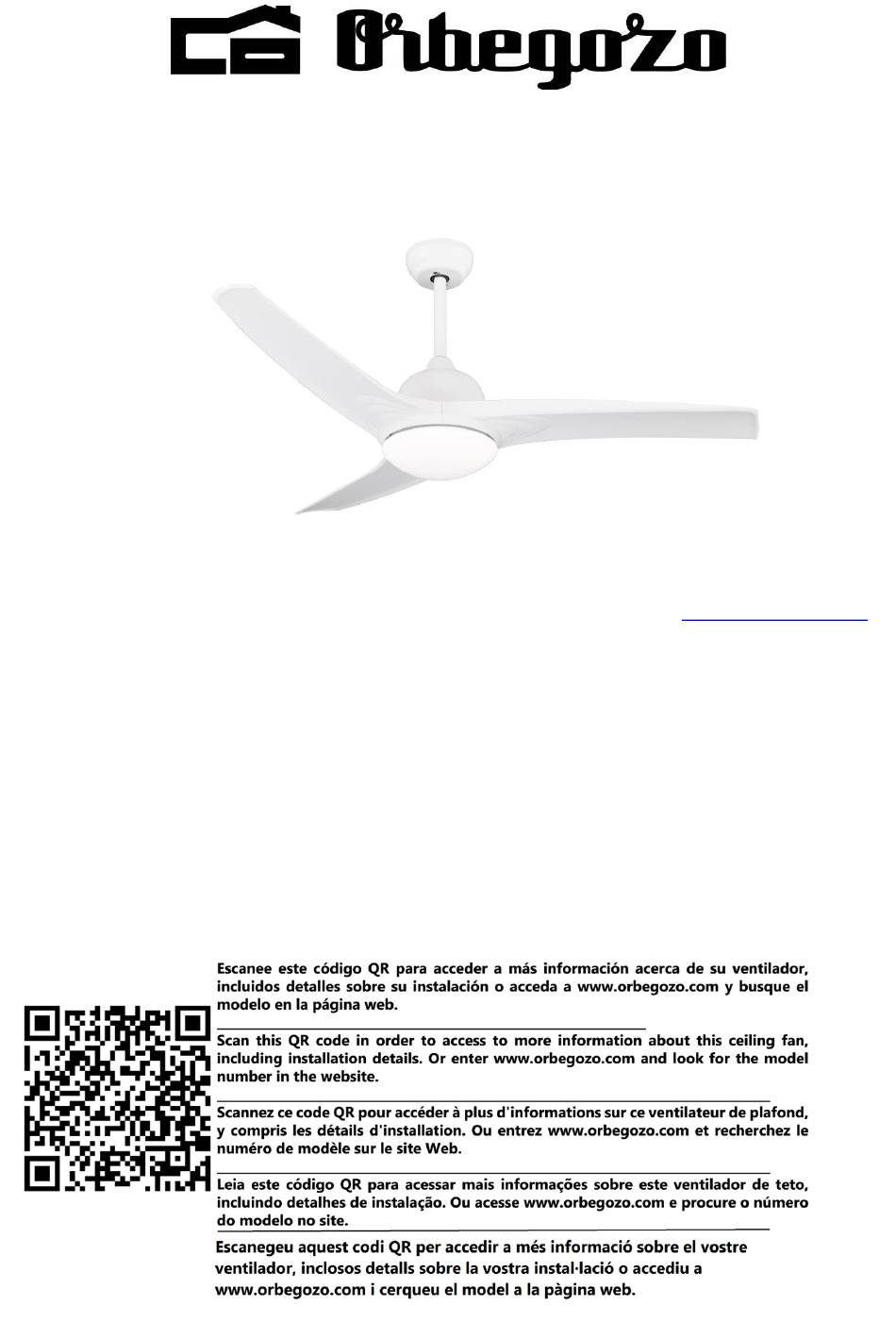

VENTILADOR DE TECHO LED– MANUAL DE INSTRUCCIONES
CEILING FAN WITH LED LIGHT- INSTRUCTION MANUAL
VENTILATEUR DU PLAFOND LED- MANUEL D'INSTRUCTIONS
VENTILADOR DE TETO COM LUZ LED- MANUAL DE INSTRUÇÕES
VENTILADOR DE SOSTRE LED– MANUAL D'INSTRUCCIONS
CP 146132
Sonifer, S.A.
Avenida de Santiago, 86 30007, Murcia, España. sonifer@sonifer.es /
www.orbegozo.com
MADE IN P.R.C.
Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener
los mejores resultados y la máxima seguridad de uso.
Read this manual carefully before running this appliance and save it for reference in order to obtain the best results
and ensure safe use.
Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est
la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.
Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá
obter os melhores resultados e a máxima segurança na utilização.
Llegiu atentament aquest manual abans d'utilitzar aquest aparell i deseu-lo per a futures consultes. Només així
podreu obtenir els millors resultats i la màxima seguretat d'ús.

Advertisement

loading
Need help?

Need help?

Do you have a question about the CP 146132 and is the answer not in the manual?

Questions and answers

Related Manuals for Orbegozo CP 146132

Summary of Contents for Orbegozo CP 146132

  • Page 1 CEILING FAN WITH LED LIGHT- INSTRUCTION MANUAL VENTILATEUR DU PLAFOND LED- MANUEL D’INSTRUCTIONS VENTILADOR DE TETO COM LUZ LED- MANUAL DE INSTRUÇÕES VENTILADOR DE SOSTRE LED– MANUAL D'INSTRUCCIONS CP 146132 Sonifer, S.A. Avenida de Santiago, 86 30007, Murcia, España. sonifer@sonifer.es / www.orbegozo.com MADE IN P.R.C.
  • Page 2 CP 146132 ESPAÑOL GENERALES 1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.
  • Page 3 CP 146132 7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente. 8. No manipule el aparato con las manos mojadas. 9. No sumergir el aparato en agua o cualquier otro líquido.
  • Page 4 CP 146132 2. Asegure que el lugar de instalación deje libre la rotación de la hélice del ventilador. La hélice debe estar como mínimo a 2.30 m. por encima del suelo una vez instalado. 3. Si va a instalar más de un ventilador asegúrese de no mezclar las palas de las hélices de distintos...
  • Page 5 CP 146132 COMPONENTES DEL VENTILADOR Soporte de techo Cazoleta Barra de soporte Motor Aspas Cubierta del acople Lámpara LED Plafón Mando a distancia Bolsa de accesorios de montaje INSTALACIÓN DEL VENTILADOR 1. Colocar el soporte de techo con los dos tornillos y tacos (dependiendo del tipo de techo) En techos de hormigón, taladre dos agujeros...
  • Page 6 CP 146132 3. Afloje los tornillos de la unión del motor y acople la barra con la cubierta al motor mediante el pasador con brida y los tornillos ATENCIÓN: Es muy importante asegurarse de que el pasador con brida está correctamente instalado y asegurado.
  • Page 7 CP 146132 Quite los tornillos del motor y fije las aspas al motor con esos mismos tornillos. INSTALACIÓN DE LA LUZ Fije la placa LED en el cuerpo del ventilador con los tornillos de fijación. Conecte los 2 cables de luz a la placa LED correctamente y verifique si están insertados correctamente.
  • Page 8 CP 146132 CONEXIÓN DEL MANDO A DISTANCIA Nota: Asegúrese de que la corriente está desconectada desde el cuadro eléctrico de la vivienda antes de realizar el conexionado del cableado. DIAGRAMA DE CABLEADO DEL CONTROLADOR MONTAJE DE LA CAZOLETA Monte la cazoleta apretando los dos tornillos...
  • Page 9 CP 146132 EQUILIBRADO DEL VENTILADOR Tenga en cuenta que todos los ventiladores de techo no son iguales, ¡incluso en el mismo modelo! Algunos pueden moverse más o menos que otros. El movimiento de un par de centímetros es bastante aceptable y no implica que el ventilador se caiga.
  • Page 10 CP 146132 FUNCIONAMIENTO DEL VENTILADOR Para encender el ventilador, pulse una de las velocidades, 1/2/3/4/5/6, siendo 1 la más baja y 6 la más alta. Puede cambiar la velocidad en cualquier momento presionando el nivel deseado. Apague el ventilador de techo...
  • Page 11 Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgate debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará...
  • Page 12 CP 146132 ENGLISH SAFETY INSTRUCTIONS Dear Customer, If you follow the recommendations contained in this Instruction Manual, our appliance will give you constant high performance and will remain efficient for many years to come. Read the operating instructions carefully before putting the...
  • Page 13 11. This appliance must be installed following the national regulations for electrical installations. 12. This appliance is for household use only. 13. In case that you need a copy of the instruction manual, you can find it in www.orbegozo.com.
  • Page 14 CP 146132 14. WARNING: In case of misuse, there is a risk of possible injury. Other specific safeguards 1. The method of disconnection from the mains supply must incorporate a switch or isolator with a minimum contact separation of 3 mm.on all poles.
  • Page 15 CP 146132 7. Check that the means of fitting the fan to the ceiling is capable of supporting the weight of the fan when in operation. (Minimum 50Kg.). FAN COMPONENTS Ceiling support Bowl Support bar Engine Blades Coupling cover LED lamp...
  • Page 16 CP 146132 INSTALLING THE FAN 1. Attach the ceiling bracket with the two screws and plugs (depending on the type of ceiling) For concrete ceilings, drill two 8mm holes and On wooden ceilings, secure the bracket using insert the screw . Align the bracket with the the 4 screws.
  • Page 17 CP 146132 4. Remove the screws already pre-installed on the blade holder and screw the blades to the motor head. INSTALLING THE BLADES Remove the screws from the motor and attach the blades to the motor with the same screws.
  • Page 18 CP 146132 HANG THE FAN 5. Carefully lift the fan and place the tilting support bar into the suspension bracket attached to the ceiling. Make sure the ball slot is properly aligned with the tab on the support bar. WARNING The fan should be hung with at least 230 cm of clearance from the floor to the blades.
  • Page 19 CP 146132 CONTROLLER WIRING DIAGRAM MOUNTING THE BOWL Mount the bowl by tightening the two screws FAN BALANCING Please note that all ceiling fans are not created equal, even within the same model! Some may move more or less than others. Movement of a couple of centimeters is quite acceptable and does not result in the fan falling.
  • Page 20 CP 146132 each other to observe the effect. 2. Adjustment with the balance kit. Take out the balance bag from the package box, use a balance clamp to select one of the fan blades, and clamp the balance clamp on the edge of the rear end of the fan blade.
  • Page 21 CP 146132 FAN OPERATION To turn on the fan, press one of the speeds, 1/2/3/4/5/6, with 1 being the lowest and 6 being the highest. You can change the speed at any time by pressing the desired level. Turn off the ceiling fan...
  • Page 22 Orbegozo is not responsible for components and accessories that are subject to wear and tear due to use, as well as perishable compounds or those that have deteriorated due to improper use. Nor will it be held...
  • Page 23 CP 146132 FRANÇAIS CONSEILS DE SECURITE Cher client, Si vous suivez les recommandations de mode d’emploi, votre appareil sera très performant et il restera efficace pendant de nombreuses années. Lisez attentivement ce mode d’emploi avant de mettre l’appareil en marche pour la premiere fois.
  • Page 24 CP 146132 et la maintenance ne doivent pas très effectués par des enfants sans surveillance. 2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil. 3. Gardez l’appareil et le câble à la portée des enfants de moins de 8 ans.
  • Page 25 CP 146132 13. Dans le cas où vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com. 14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure. Autres consignes spécifiques 1.
  • Page 26 CP 146132 5. Après installation du ventilateur vérifier que toutes les fixations sont correctes pour éviter la chute du ventilateur. 6. Le ventilateur doit être arrêté avant d’inverser le sens de rotation des pales. 7. S‘assurer que le point de fixation du ventilateur est capable de supporter le poids du ventilateur en mouvement (minimum 50kg).
  • Page 27 CP 146132 INSTALLATION DU VENTILATEUR 1 . Placer le support plafond avec les deux vis et chevilles (selon le type de plafond) Sur les plafonds en béton, percez deux trous Sur les plafonds en bois, fixez le support à de 8 mm et insérez la vis . Alignez le support l'aide des 4 vis.
  • Page 28 CP 146132 ATTENTION : Il est très important de s'assurer que la goupille à bride est correctement installée et sécurisée. Une mauvaise fixation de la broche peut entraîner la chute du ventilateur. 4. Retirez les vis déjà préinstallées sur le porte-lame et vissez les lames à la tête du moteur.
  • Page 29 CP 146132 ACCROCHER LE VENTILATEUR 5. Soulevez délicatement le ventilateur et placez la barre de support pivotante sur le support de suspension fixé au plafond. Assurez-vous que la fente de la boule est correctement alignée avec la languette de la barre de support.
  • Page 30 CP 146132 SCHÉMA DE CÂBLAGE DU CONTRÔLEUR ASSEMBLAGE DE LA COUPE Montez le bol en serrant les deux vis...
  • Page 31 CP 146132 ÉQUILIBRE DU VENTILATEUR Attention, tous les ventilateurs de plafond ne sont pas identiques, même dans le même modèle ! Certains peuvent bouger plus ou moins que d’autres. Le mouvement de quelques centimètres est tout à fait acceptable et ne signifie pas que le ventilateur va tomber.
  • Page 32 CP 146132 FONCTIONNEMENT DU VENTILATEUR Pour allumer le ventilateur, appuyez sur l'une des vitesses, 1/2/3/4/5/6, 1 étant la plus basse et 6 la plus élevée. Vous pouvez modifier la vitesse à tout moment en appuyant sur le niveau souhaité. Éteignez le ventilateur de plafond Allumez/éteignez la lumière (au cas où...
  • Page 33 à https://orbegozo.com/contacto/ Orbegozo n'est pas responsable des composants et accessoires soumis à l'usure due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont détériorés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. (Consultez les...
  • Page 34 CP 146132 PORTUGUÊSE Instruçoes gerais de seguranca Antes de por este aparelho a funcionar, leia muito atentamente as instrucoes de emprego e guarde-as muito bem, juntamente com o talao de garantia, o talao de compra e, tanto quanto possivel, a embalagem com os elementos interiores.
  • Page 35 CP 146132 4. PRECAUCÃO: Para a seguranca dos seus filhos, nao deixe partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos. 5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado. 6. Nunca desligue o aparelho puxando pelo cabo.
  • Page 36 CP 146132 Outras precauções específicas. 1. Os meios interrupção devem incorporados instalação fixa, para interrupção omnipolar da rede de alimentação, devem apresentar uma separação de contactos com pelo menos 3 mm em todos os pólos. 2. Assegure-se que o lugar da instalação deixa a rotação da hélice do ventilador livre.
  • Page 37 CP 146132 COMPONENTES DO VENTILADOR Suporte de teto Tigela barra de suporte Tampa de Motor Lâminas acoplamento Lâmpada LED teto Controle remoto Bolsa de acessórios montagem INSTALAÇÃO DO VENTILADOR 1 . Coloque o suporte de teto com os dois parafusos e buchas (dependendo do tipo de teto) Em tetos de concreto, faça dois furos de 8 mm...
  • Page 38 CP 146132 2. Passe a barra de suporte pela abertura na tampa do acoplamento 3. Afrouxe os parafusos de ligação do motor e fixe a barra com tampa ao motor usando o pino flangeado e os parafusos. ATENÇÃO: É muito importante garantir que o pino flange esteja corretamente instalado e fixado.
  • Page 39 CP 146132 INSTALAÇÃO DA LÂMINA Remova os parafusos do motor e fixe as lâminas ao motor com os mesmos parafusos. INSTALAÇÃO DE LUZ Fixe a placa de LED no corpo do ventilador com os parafusos de fixação. Conecte os 2 fios de luz à placa de LED corretamente e verifique se estão inseridos corretamente.
  • Page 40 CP 146132 PENDURE O VENTILADOR 5. Levante o ventilador com cuidado e coloque a barra de suporte oscilante no suporte de suspensão preso ao teto. Certifique-se de que a ranhura da bola esteja devidamente alinhada com a aba da barra de suporte.
  • Page 41 CP 146132 DIAGRAMA DE FIAÇÃO DO CONTROLADOR MONTAGEM DA COPA Monte a tigela apertando os dois parafusos EQUILÍBRIO DO VENTILADOR Observe que todos os ventiladores de teto não são iguais, mesmo no mesmo modelo! Alguns podem se mover mais ou menos que outros. O movimento de alguns centímetros é...
  • Page 42 CP 146132 KIT DE EQUILÍBRIO Se houver algum movimento após a instalação do ventilador de teto, confirme se os parafusos que fixam a esfera de suspensão, o suporte de teto, o suporte da lâmina e a lâmina estão apertados. Se uma das peças acima não estiver bem fixada, recoloque-a.
  • Page 43 CP 146132 OPERAÇÃO DO VENTILADOR Para ligar o ventilador, pressione uma das velocidades, 1/2/3/4/5/6, sendo 1 a mais baixa e 6 a mais alta. Você pode alterar a velocidade a qualquer momento pressionando o nível desejado. Desligue o ventilador de teto...
  • Page 44 Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Também não será responsável se...
  • Page 45 CP 146132 CATALÀ GENERALS 1. Aquest aparell el poden utilitzar nens amb edat de 8 anys i superior i persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixement, si se'ls ha donat la supervisió o formació apropiades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica.
  • Page 46 CP 146132 7. No el poseu en funcionament si el cable o l'endoll estan malmesos o si observeu que l'aparell no funciona correctament. 8. No manipuleu l'aparell amb les mans mullades. 9. No submergiu l'aparell en aigua o qualsevol altre líquid.
  • Page 47 CP 146132 d'estar com a mínim a 2,30 m. per sobre del terra un cop instal·lat. 3. Si instal·leu més d'un ventilador assegureu-vos de no barrejar les pales de les hèlixs de diferents ventiladors, encara que siguin del mateix model.
  • Page 48 CP 146132 COMPONENTS DEL VENTILADOR Suport de sostre Cassoleta Barra de suport Coberta de Motor Aspes l'acoblament Comandament a Llum LED Plafó distància Bossa d'accessoris de muntatge INSTAL·LACIÓ DEL VENTILADOR 1 . Col·locar el suport de sostre amb els dos cargols i tacs (depenent del tipus de sostre) En sostres de formigó, taladre dos forats de...
  • Page 49 CP 146132 2. Passeu la barra de suport pel buit de la coberta d'acoblament 3. Afluixeu els cargols de la unió del motor i acople la barra amb la coberta al motor mitjançant el passador amb brida i els cargols ATENCIÓ: És molt important assegurar-se que el passador amb brida està...
  • Page 50 CP 146132 INSTAL·LACIÓ DE LES ASPES Traieu els cargols del motor ifixeu les aspes al motor amb aquests mateixos cargols. INSTAL·LACIÓ DE LA LLUM Fixeu la placa LED al cos del ventilador amb els cargols de fixació. Connecteu els 2 cables de llum a la placa LED correctament i verifiqueu si estan inserits correctament.
  • Page 51 CP 146132 PENJAR EL VENTILADOR 5. Aixequeu amb cura el ventilador i col·loqueu la barra de suport basculant al suport de suspensió fixat al sostre. ADVERTÈNCIA El ventilador s'ha de penjar amb almenys 230 cm d'espai lliure des del terra fins a les aspes.
  • Page 52 CP 146132 DIAGRAMA DE CABLEJAT DEL CONTROLADOR MUNTATGE DE LA CASSOLETA Munteu la cassoleta prement els dos cargols EQUILIBRAT DEL VENTILADOR Tingueu en compte que tots els ventiladors de sostre no són iguals, fins i tot en el mateix model! Alguns es poden moure més o menys que altres.
  • Page 53 CP 146132 intercanviar-les entre si per observar l'efecte. 2. Ajustament amb el kit dequilibri. Traieu la bossa d'equilibri de la caixa del paquet, utilitzeu una abraçadora d'equilibri per seleccionar una de les aspes del ventilador i subjecteu l'abraçadora d'equilibri a la vora de l'extrem del darrere de l'aspa del ventilador.
  • Page 54 CP 146132 FUNCIONAMENT DEL VENTILADOR Per encendre el ventilador, premeu una de les velocitats, 1/2/3/4/5/6, sent 1 la més baixa i 6 la més alta Podeu canviar la velocitat en qualsevol moment prement el nivell desitjat. Apagueu el ventilador de sostre...
  • Page 55 Orbegozo no es fa responsable dels components i accessoris que són objecte de desgat a causa de l'ús, així com els compostos peribles o que s'hagin deteriorat per un ús indegut. Tampoc no se'n farà...
  • Page 56 CP 146132 ERP TECHNICAL SPECIFICATION REGULATION (EU) 206/2012 AND (EU) 2016/2282 DIRECTIVE 2009/125/EC Description Symbol Value Unit Maximum fan flow rate 203,84 /min Fan power input Service value 5,82 /min)/W Standby power consumption Fan sound power level 48,1 dB (A)
  • Page 57 CP 146132 ESPECIFICACIÓ TÈCNICA ERP REGLAMENT (UE) 206/2012 I (UE) 2016/2282DIRECTIVA 2009/125/CE Descripció Símbol Valor Unitat Cabal màxim del ventilador 203,84 /min Potència utilitzada pel ventilador Valor de servei 5,82 /min)/W Consum denergia en mode despera Nivell de potència acústica del ventilador...
