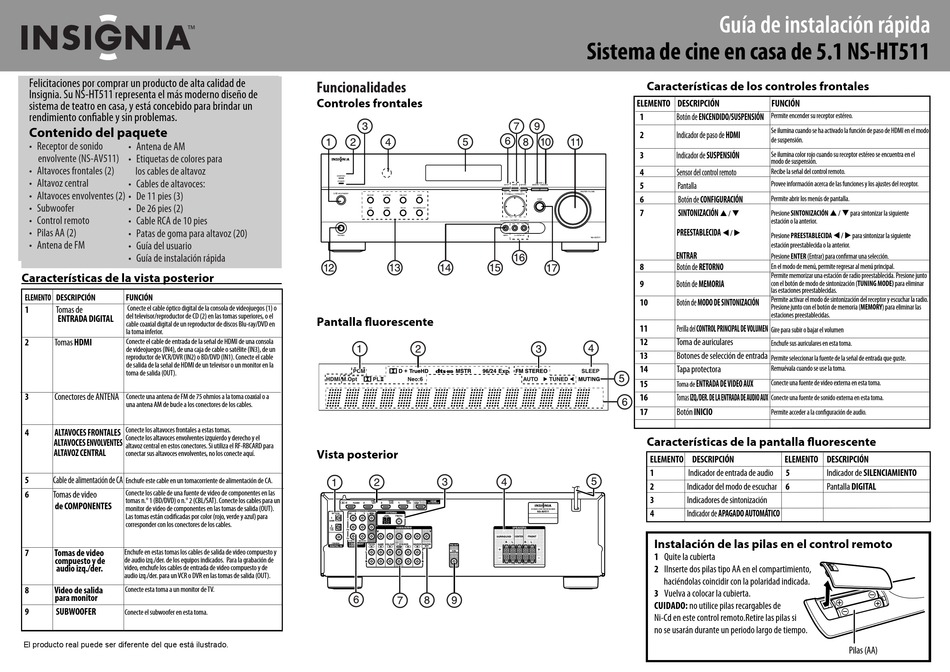

Insignia NS-HT511 Guía De Instalación Rápida

Congratulations on your purchase of a high-quality Insignia
Felicitaciones por comprar un producto de alta calidad de
Insignia. Su NS-HT511 representa el más moderno diseño de
product. Your NS-HT511 represents the state of the art in home
sistema de teatro en casa, y está concebido para brindar un
theater system design and is designed for reliable and
rendimiento confiable y sin problemas.
trouble-free performance.

Contenido del paquete

Package contents
• Receptor de sonido
• Antena de AM
• AM antenna
• Surround Sound
envolvente (NS-AV511) • Etiquetas de colores para
Receiver (NS-AV511) • Color labels for speaker cables
• Altavoces frontales (2)
los cables de altavoz
• Speaker cables:
• Front speakers (2)
• Altavoz central • Cables de altavoces:
• 11 ft. (3)
• Center speaker
• Altavoces envolventes (2)
• De 11 pies (3)
• 26 ft. (2)
• Surround speakers (2)
• Subwoofer • De 26 pies (2)
• RCA cable 10 ft.
• Subwoofer
• Control remoto • Cable RCA de 10 pies
• Remote control • Rubber spacers for speakers (20)
• Pilas AA (2)
• Patas de goma para altavoz (20)
• User Guide
• AA batteries (2)
• Antena de FM • Guía del usuario
• Quick Setup Guide
• FM antenna
• Guía de instalación rápida
Características de la vista posterior
ELEMENTO DESCRIPCIÓN FUNCIÓN
1 Tomas de Conecte el cable óptico digital de la consola de videojuegos (1) o
del televisor/reproductor de CD (2) en las tomas superiores, o el
ENTRADA DIGITAL
cable coaxial digital de un reproductor de discos Blu-ray/DVD en
la toma inferior.
2 Tomas HDMI Conecte el cable de entrada de la señal de HDMI de una consola
de videojuegos (IN4), de una caja de cable o satélite (IN3), de un
reproductor de VCR/DVR (IN2) o BD/DVD (IN1). Conecte el cable
de salida de la señal de HDMI de un televisor o un monitor en la
toma de salida (OUT).
3 Conectores de ANTENA
Conecte una antena de FM de 75 ohmios a la toma coaxial o a
una antena AM de bucle a los conectores de los cables.
Conecte los altavoces frontales a estas tomas.
4 ALTAVOCES FRONTALES
Conecte los altavoces envolventes izquierdo y derecho y el
ALTAVOCES ENVOLVENTES
altavoz central en estos conectores. Si utiliza el RF-RBCARD para
ALTAVOZ CENTRAL
conectar sus altavoces envolventes, no los conecte aquí.
5
Cable de alimentación de CA
Enchufe este cable en un tomacorriente de alimentación de CA.
Conecte los cable de una fuente de video de componentes en las
6 Tomas de video
tomas n.° 1 (BD/DVD) o n.° 2 (CBL/SAT). Conecte los cables para un
de COMPONENTES
monitor de video de componentes en las tomas de salida (OUT).
Las tomas están codificadas por color (rojo, verde y azul) para
corresponder con los conectores de los cables.
7 Tomas de video
Enchufe en estas tomas los cables de salida de video compuesto y
compuesto y de de audio izq./der. de los equipos indicados. Para la grabación de
audio izq./der. video, enchufe los cables de entrada de video compuesto y de
audio izq./der. para un VCR o DVR en las tomas de salida (OUT).
8 Video de salida Conecte esta toma a un monitor de TV.
para monitor
9 SUBWOOFER
Conecte el subwoofer en esta toma.
El producto real puede ser diferente del que está ilustrado.
Funcionalidades
Controles frontales
Pantalla fluorescente
Vista posterior
Guía de instalación rápida
Sistema de cine en casa de 5.1 NS-HT511
Características de los controles frontales
ELEMENTO DESCRIPCIÓN
1 Botón de ENCENDIDO/SUSPENSIÓN
2 Indicador de paso de HDMI
3 Indicador de SUSPENSIÓN
4 Sensor del control remoto
5 Pantalla
6 Botón de CONFIGURACIÓN
7 SINTONIZACIÓN
 / 
PREESTABLECIDA
 / 
ENTRAR
8 Botón de RETORNO
9 Botón de MEMORIA
10 Botón de MODO DE SINTONIZACIÓN
11 Perilla del CONTROL PRINCIPAL DE VOLUMEN
12 Toma de auriculares
13 Botones de selección de entrada
14 Tapa protectora
15 ENTRADA DE VIDEO AUX
Toma de
16 Tomas IZQ./DER. DE LA ENTRADA DE AUDIO AUX
17 Botón INICIO
Características de la pantalla fluorescente
ELEMENTO DESCRIPCIÓN
1
Indicador de entrada de audio
2 Indicador del modo de escuchar 6
3
Indicadores de sintonización
4 Indicador de APAGADO AUTOMÁTICO
Instalación de las pilas en el control remoto
1 Quite la cubierta
2 IInserte dos pilas tipo AA en el compartimiento,
haciéndolas coincidir con la polaridad indicada.
3 Vuelva a colocar la cubierta.
CUIDADO: no utilice pilas recargables de
Ni-Cd en este control remoto.Retire las pilas si
no se usarán durante un periodo largo de tiempo.
FUNCIÓN
Permite encender su receptor estéreo.
Se ilumina cuando se ha activado la función de paso de HDMI en el modo
de suspensión.
Se ilumina color rojo cuando su receptor estéreo se encuentra en el
modo de suspensión.
Recibe la señal del control remoto.
Provee información acerca de las funciones y los ajustes del receptor.
Permite abrir los menús de pantalla.
Presione SINTONIZACIÓN  /  para sintonizar la siguiente
estación o la anterior.
Presione PREESTABLECIDA  /  para sintonizar la siguiente
estación preestablecida o la anterior.
Presione ENTER (Entrar) para confirmar una selección.
En el modo de menú, permite regresar al menú principal.
Permite memorizar una estación de radio preestablecida. Presione junto
con el botón de modo de sintonización (TUNING MODE) para eliminar
las estaciones preestablecidas.
Permite activar el modo de sintonización del receptor y escuchar la radio.
Presione junto con el botón de memoria (MEMORY) para eliminar las
estaciones preestablecidas.
Gire para subir o bajar el volumen
Enchufe sus auriculares en esta toma.
Permite seleccionar la fuente de la señal de entrada que guste.
Remuévala cuando se use la toma.
Conecte una fuente de video externa en esta toma.
Conecte una fuente de sonido externa en esta toma.
Permite acceder a la configuración de audio.
ELEMENTO DESCRIPCIÓN
5 Indicador de SILENCIAMIENTO
Pantalla DIGITAL
Pilas (AA)
