Insignia NS-HTIB51A Manual D'installation Rapide

Félicitations d'avoir acheté ce produit Insignia de haute qualité. Le
modèle NS-HTIB51A représente la dernière avancée technologique
dans la conception de systèmes de cinéma maison et a été conçu pour
des performances et une fiabilité exceptionnelles.
Contenu de l'emballage
• Récepteur
• Étiquettes de couleur pour
les câbles de haut-parleurs
• Haut-parleurs avant (2)
• Haut-parleur central • Câbles de haut-parleurs :
• 11 pi (3)
• Haut-parleurs ambiophoniques (2)
• Haut-parleur d'infra-graves • 26 pi (2)
• Câble RCA de 10 pi
• Télécommande
• Piles AA (2) • Pieds en caoutchouc pour
haut-parleurs (20)
• Antenne FM
• Antenne AM • Guide de l'utilisateur
• Guide d'installation rapide
• Microphone de configuration
des haut-parleurs

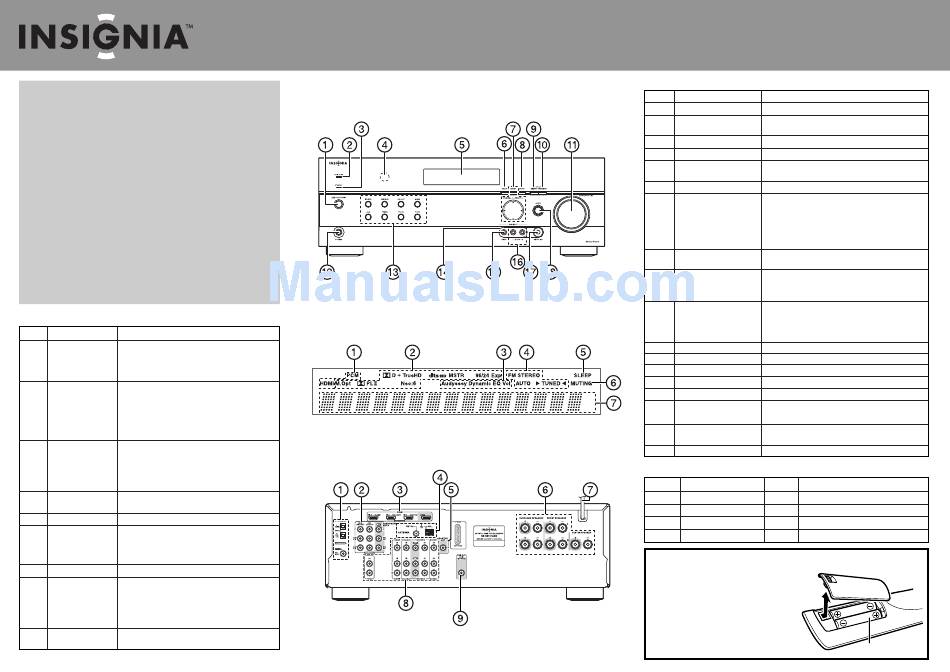

Composants de la face arrière
Élément Description Fonction
1 Prises d'ENTRÉE Brancher le câble optique numérique d'un système de jeux
NUMÉRIQUE vidéo (1) ou d'un téléviseur/lecteur CD (2) sur les prises
supérieures ou le câble coaxial numérique d'un lecteur de
disques Blu-ray/DVD sur la prise inférieure.
Prises vidéo à
2 Brancher les câbles d'une source vidéo à composantes sur les
COMPOSANTES prises n° 1 (BD/DVD) ou n° 2 (TV câblée/SAT).
Brancher les câbles pour un moniteur vidéo à composantes sur
les prises de sortie (OUT).
Les prises sont de couleur (rouge, verte et bleue) afin de
correspondre au connecteur du câble.
3 Prises HDMI Brancher le câble d'entrée de signal HDMI d'un système de
jeux vidéo (IN3), d'un décodeur de TV câblée/satellite (IN2) ou
d'un lecteur BD/DVD (IN1). Brancher le câble du signal de
sortie HDMI pour un téléviseur ou un moniteur sur la prise de
sortie (OUT).
4 Connecteurs D' A NTENNE Connecter une antenne FM de 75 ohms au connecteur coaxial
ou une antenne cadre AM aux connecteurs du câble.
5 Sortie moniteur V (Vidéo) Connecter cette prise à un téléviseur.
6 HAUT-PARLEURS AVANT Connecter les haut-parleurs avant à ces connecteurs.
HAUT-PARLEURS
Connecter les haut-parleurs ambiophoniques gauche et droit
AMBIOPHONIQUES
et le haut-parleur central à ces connecteurs.
HAUT-PARLEUR CENTRAL
7 Cordon d'alimentation c.a.
Brancher ce câble sur une prise secteur c.a.
8 Prises vidéo composite et Brancher les câbles de sortie vidéo composite et audio G/D des
périphériques concernés dans ces prises.
audio G/D
Pour l'enregistrement de vidéos, brancher les câbles d'entrée
vidéo composite et audio G/D pour un magnétoscope ou un
enregistreur vidéo numérique dans les prises de sortie (OUT).
9 Haut-parleur
Connecter un haut-parleur d'infra-graves à cette prise.
d'infra-graves
Le produit réel peut être différent de celui illustré.
Caractéristiques
Commandes du panneau avant
Affichage fluorescent
Vue arrière
Système de cinéma maison 5.1 canaux NS-HTIB51A
Commandes du panneau avant
Élément
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Fonctions de l'affichage fluorescent
ÉLÉMENT
1
2
3
4
Installation des piles dans la télécommande
1 Retirer le couvercle.
2 Mettre deux piles de type AA dans le compartiment,
en respectant la polarité indiquée.
3 Remettre le couvercle en place.
ATTENTION : Ne pas utiliser de piles
rechargeables Ni-Cd dans cette télécommande.
Enlever les piles s'il n'est pas prévu de les utiliser
pendant une longue période.
Guide d'installation rapide
Description Fonction
Bouton MARCHE/ATTENTE Permet de mettre le récepteur stéréo en marche.
Témoin d'intercommunication S'allume quand la fonction d'intercommunication HDMI est
HDMI activée en mode attente.
Témoin ATTENTE S'allume en bleu lorsque le récepteur stéréo est en mode attente
Capteur de télécommande Reçoit les signaux de la télécommande.
Affichage Fournit toute information relative aux fonctions et à la
configuration du récepteur.
Touche CONFIGURATION Permet d'accéder aux menus d' é cran.
SYNTONISATION  /  Appuyer sur TUNING (syntonisation)  /  pour syntoniser la
station de radio suivante ou précédente.
STATION PRÉRÉGLÉE  /  Appuyer sur PRESET (Station préréglée)  /  pour syntoniser
la station de radio préréglée suivante ou précédente.
ENTRÉE Appuyer sur ENTER (Entrée) pour confirmer la sélection.
Touche RETOUR En mode menu, cette touche permet de revenir au menu
précédent.
Touche MÉMOIRE Permet de mémoriser une station de radio préréglée. Appuyer sur
cette touche en même temps que sur la touche TUNING MODE
(Mode de syntonisation) pour supprimer les stations préréglées.
Touche MODE DE Permet d'activer le mode de syntonisation du récepteur et
SYNTONISATION d'écouter la radio. Appuyer sur cette touche en même temps que
la touche mémoire (MEMORY) pour supprimer les stations
préréglées.
Bouton du VOLUME PRINCIPAL Permet d'augmenter ou de diminuer le volume sonore.
Prise de casque d'écoute Brancher le casque d' é coute sur cette prise.
Touches de sélection de l' e ntrée Permet de sélectionner la source d' e ntrée du signal souhaitée.
Capuchon protecteur Le retirer pour utiliser cette prise.
Prise auxiliaire d'entrée vidéo Brancher une source vidéo externe sur cette prise.
Prises auxiliaires d'entrée Brancher une source audio externe sur cette prise.
audio G/D
Prise du microphone de Brancher le microphone de configuration Audyssey sur cette prise.
configuration
Touche AUDIO Permet d'accéder à la configuration audio.
DESCRIPTION ÉLÉMENT DESCRIPTION
Témoins de l' e ntrée audio 5 Témoin d'arrêt différé (SLEEP)
Témoin du mode d'écoute 6 Témoin de mise en sourdine (MUTING)
Témoins Audyssey 7 Affichage NUMÉRIQUE
Témoins de syntonisation
Piles (AA)
