VPM 120
Spannungsbegrenzungsmodul
Betriebsanleitung
Best. Nr.: A5E01017613A
Anwendungsbereich
Das VPM wird bei permanentmagneterregten Synchron-
motoren mit hoher EMK eingesetzt, um die Zwischen-
kreisspannung am Umrichter im Fehlerfall durch
Kurzschluss der Motorklemmen zu begrenzen.
Maßbild (mm)
Bild 1
Siemens AG A&D SE WKC
6SN1113-1AA00-1JA0
C
150
150
6,4
9,5
125
125
C
A5E01017613A
Voltage Protection Module
Operating Instructions
Order No.: A5E01017613A
Field of application
The VPM is used for permanent-magnet synchronous
motors with high EMF to limit the DC link voltage at the
inverter when a fault occurs by short-circuiting the motor
terminals.

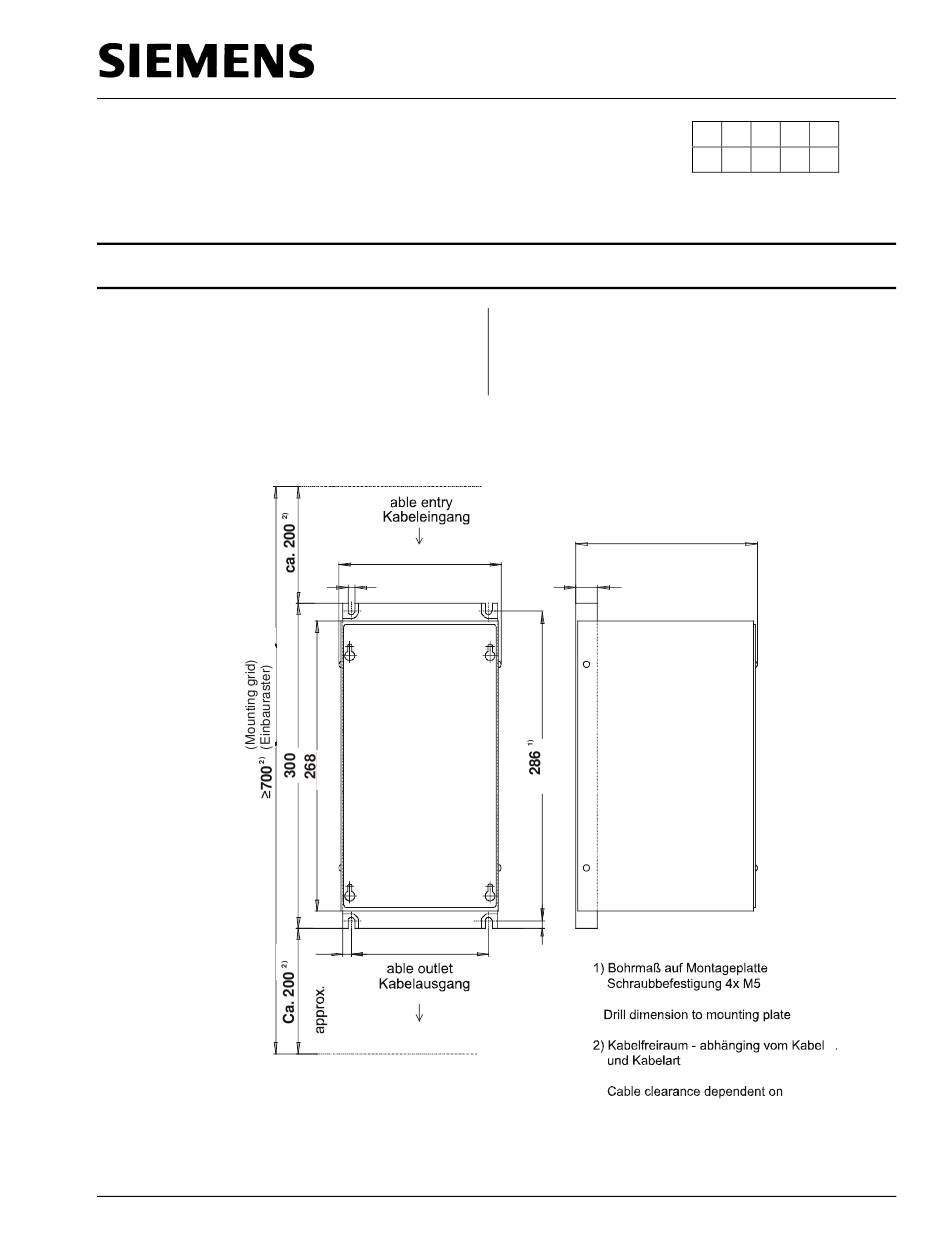

Dimension drawing (mm)
Fig. 1
180
180
30
20
4 x M5 screw mounting
cable and cable type
08 / 2009
1
2
3
4
5
X
Seite 1 von 13
Page 1 of 13
Advertisement
Table of Contents
Related Manuals for Siemens 6SN1113-1AA00-1JA0
Summary of Contents for Siemens 6SN1113-1AA00-1JA0
- Page 1 Kurzschluss der Motorklemmen zu begrenzen. terminals. Maßbild (mm) Dimension drawing (mm) Bild 1 Fig. 1 4 x M5 screw mounting cable and cable type Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 1 von 13 Page 1 of 13...
-
Page 2: Wiring Diagram
Kl 9: enabling voltage / Freigabespannung Terminal 9: enabling voltage SIMODRIVE VPM 120 Cable length Motor cable length Kabellänge Kabellänge max. 50m max. 50m Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 2 von 13 Page 2 of 13... - Page 3 Bild 2b Fig. 2b Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 3 von 13 Page 3 of 13...
- Page 4 Produkt oder den jeweiligen Teil der Betriebsanleitung, auf die about the product or the relevant part of the Operating Instructions to besonders aufmerksam gemacht werden soll. which special attention is drawn. Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 4 von 13...
- Page 5 Betriebsanleitung nicht Teil einer früheren oder bestehenden as an amendment thereto. All responsibilities on the part of Siemens Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses shall result only from the respective purchase contract, which also abändern soll.
-
Page 6: Technische Hinweise
Bedienung und Instandhaltung voraus. maintenance. • • Die auf dem Gerät angebrachten Warnhinweise sind Observe the warning notices on the device. zu beachten. Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 6 von 13 Page 6 of 13... - Page 7 öffnet der Meldekontakt X3 und unterbricht die breaks the pulse enable of the inverter system (Fig. 3). Impulsfreigabe des Umrichtersystems (Bild 3). Fig. 3 Bild 3 Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 7 von 13 Page 7 of 13...
-
Page 8: Installation
30 Min. lang gefährliche Spannung anstehen a hazardous voltage still can be present (Zwischenkreiskondensatoren des Umrichters). for up to 30 min. (DC link capacitors of the inverter). Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 8 von 13 Page 8 of 13... -
Page 9: Function Test
Funktionstest durchzuführen: • • Pulswiderstandsmodul abklemmen Disconnect the pulse resistor module • • Motor auf n Accelerate the motor on n beschleunigen Test Test Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 9 von 13 Page 9 of 13... -
Page 10: Wartung
Anwender nicht durchgeführt werden. • Im Fehlerfall ist das Gerät auszutauschen. • In the event of a fault, the device must be replaced. Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 10 von 13 Page 10 of 13... -
Page 11: Wiring Method
Luftfeuchtigkeit: < 90% / < 25 g/ m Air humidity: < 90% / < 25 g/m Betauung und Eisbildung nicht zulässig Condensation and ice formation not permitted Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 11 von 13... -
Page 12: Technische Daten
500 ms to 120 s 90 A ( = max. zulässiger ( = max. permissible short- Motorkurzschlussstrom) circuit motor current ) > 120 s > 120 s Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 12 von 13 Page 12 of 13... - Page 13 Depth: 180 mm Gewicht Weigh ca. 6kg Approx. 6 kg In Zweifelsfällen gilt der deutsche Text. In case of doubt, the German text applies. Siemens AG A&D SE WKC A5E01017613A 08 / 2009 Seite 13 von 13 Page 13 of 13...
