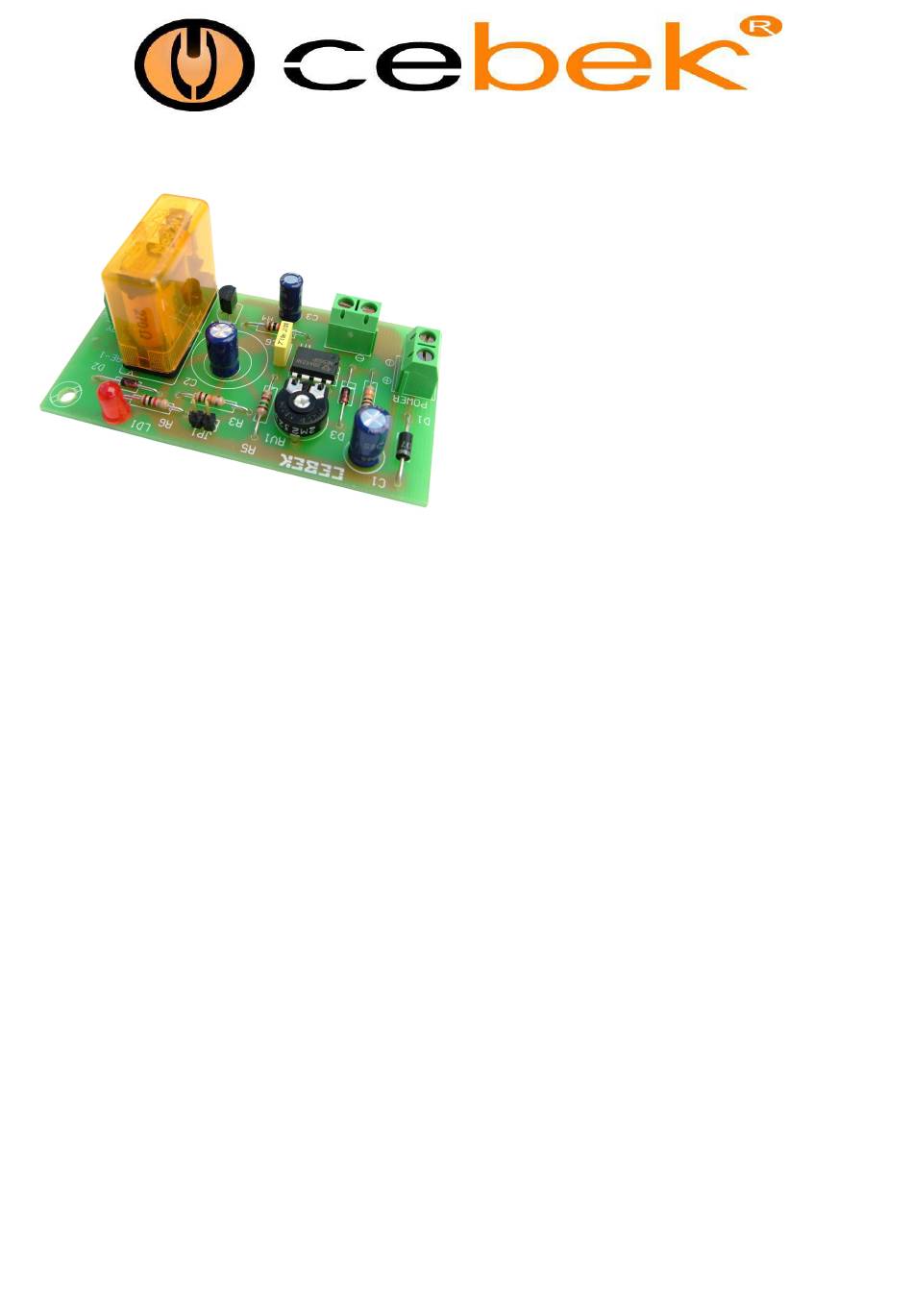

CEBEK I-39 User Manual

When you close the switch, the output is activated. When opened, keep the output on during the time of pre-selected work.
Includes protection against reverse polarity, adjust potentiometer, LED indicator and terminals.
POWER. 12 V. DC. We recommend using FE-103/FE-2 Cebek power supply that adapts to the needs of the circuit. Install a fuse and a switch to the
protection and safety, as reflected in the CE standard.
TIMING AND PERFORMANCE. Install a push on terminal "Push". In his connection, ensure that the cable length does not exceed 30 cm. If exceeded,
use shielded cable. The cable must not exceed 60 cm. For proper operation.
The timing adjustment is performed by regulating the potentiometer. Place it to a minimum and then you can adjust it according to. After selecting the
time, turn on the power. This will be waiting to be activated.
Then press the start button. While you hold it, connect the output, but not start the timing. When released, the timer will automatically start and maintain
the output connected, until this is complete, at which time will be disconnected.
If you want to replace the timing resistance for external potentiometer, potentiometer and connect unsolder first. New terminals potentiometer (2,2 M),
the jumper JP1.
OUTPUT CONNECTION. LOAD. The output is via a relay device that supports any type of load does not exceed 5 A. The relay is a component that
provides voltage, but its role is limited to give way or cut the electrical flow that is introduced in the same way that occurs in a common switch. The relay
has three output terminals: the Common, the rest normally open (NO) and normally closed quiescent (NC). Perform the installation between the Common
and NO. Additionally, you can perform the inverse function, place the load between the Common and the NC.
Lorsque vous fermez l'interrupteur, la sortie est activée. Une fois ouvert, conserver la sortie pendant le temps de travail pré-sélectionné.
Comprend une protection contre les inversions de polarité, le potentiomètre de réglage, indicateur de LED et les terminaux.
ALIMENTATION. 12 V. DC., Nous vous recommandons d'utiliser FE-103/FE-2 Cebek alimentation qui s'adapte aux besoins du circuit. Installez un fusible
et un interrupteur pour la protection et la sécurité, comme en témoigne la norme CE.
CALENDRIER ET PERFORMANCE. Installez un bouton sur la borne "Push". Dans son rapport, assurez-vous que la longueur du câble ne dépasse pas
30 cm. En cas de dépassement, utiliser un câble blindé. Le câble ne doit pas dépasser 60 cm. Pour un bon fonctionnement.
Le réglage de la synchronisation est effectuée en réglant le potentiomètre. Placez-le au minimum et ensuite vous pouvez l'ajuster selon. Après avoir
sélectionné le temps, allumer l'appareil. Ce sera en attente d'être activé.
Ensuite, appuyez sur le bouton de démarrage. Pendant que vous maintenez cela, connectez la sortie, mais ne démarre pas le moment. Une fois
relâchée, la minuterie démarre automatiquement et maintenir la sortie connectée, jusqu'à ce qu'elle soit complète, date à laquelle sera déconnecté.
Si vous souhaitez remplacer la résistance de synchronisation pour potentiomètre externe, potentiomètre et connectez dessouder premier. Nouveau
terminaux potentiomètre (2,2 M), le cavalier JP1.
CONNEXION DE LA SORTIE. Charge. La sortie se fait via un dispositif de relais qui prend en charge tout type de charge ne dépasse pas 5 A. Le relais
est un composant qui fournit une tension, mais son rôle est limité pour laisser place ou couper le flux électrique qui est introduit de la même manière que
se produit dans un commutateur commun. Le relais dispose de trois terminaux de sortie:. La commune, le reste normalement ouvert (NO) et
normalement fermés au repos (NC) Effectuer l'installation entre la commune et NO. En outre, vous pouvez exécuter la fonction inverse, placez la charge
entre le Commun et le NC.
Al cerrar el pulsador, se activa la salida. Al abrirlo, mantendrá la salida activada durante el tiempo de trabajo pre-seleccionado.
Incorpora protección contra la inversión de polaridad, potenciómetro de ajuste, led indicador y bornes de conexión.
ALIMENTACION . De 12 V. CC., le recomendamos que utilice fuente de alimentación Cebek FE-103/FE-2, que se adapta a la necesidades del circuito.
Instale un fusible y un interruptor para la protección y seguridad, tal y como refleja la norma CE.
TEMPORIZACION Y FUNCIONAMIENTO. Instale un pulsador en el borne "Push". En su conexión, procure que la longitud del cable no supere los 30
cm. Si los superase, emplee cable apantallado. El cable no debe superar los 60 cm. Para su correcto funcionamiento.
El ajuste de la temporización se realiza mediante la regulación del potenciómetro. Colocarlo al mínimo y después podrá regularlo según desee. Una vez
seleccionado el tiempo, active la alimentación. Éste quedará en espera de ser activado.
Presione entonces el pulsador de inicio. Mientras lo mantenga presionado, conectará la salida, pero no iniciará la temporización. Cuando lo suelte,
automáticamente comenzará la temporización y mantendrá la salida conectada, hasta que esta finalice, momento en el cual se desconectará.
Si desea substituir la resistencia de temporización
potenciómetro, de (2,2M), al jumper JP1.
DELAYING TIMER by DISCONNECTION
TEMPO. RETARDATEUR par DECONNEXION
TEMPO. RETARDADOR por DESCONEXION
por un potenciómetro exterior, primero desuelde potenciometro y conecte. los terminales del nuevo
www.cebek.com -
2 to 45 min.
I-39
TECHNICAL CHARACTERISTICS
Voltage. ........................................................... 12 V. DC.
MinimumConsumption...................................... 10 mA.
MaximumConsumption. ................................... 60 mA.
Sizes. ............................................................... 78 x 43 x 30 mm.
MinimumTiming. ............................................... 2 min.
MaximumTiming. .............................................. 45 min.
Max. Admissible Outut Load. ............................ 5 A.
