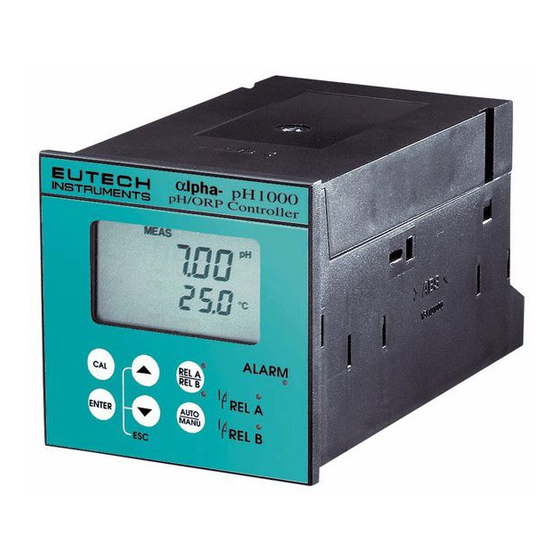

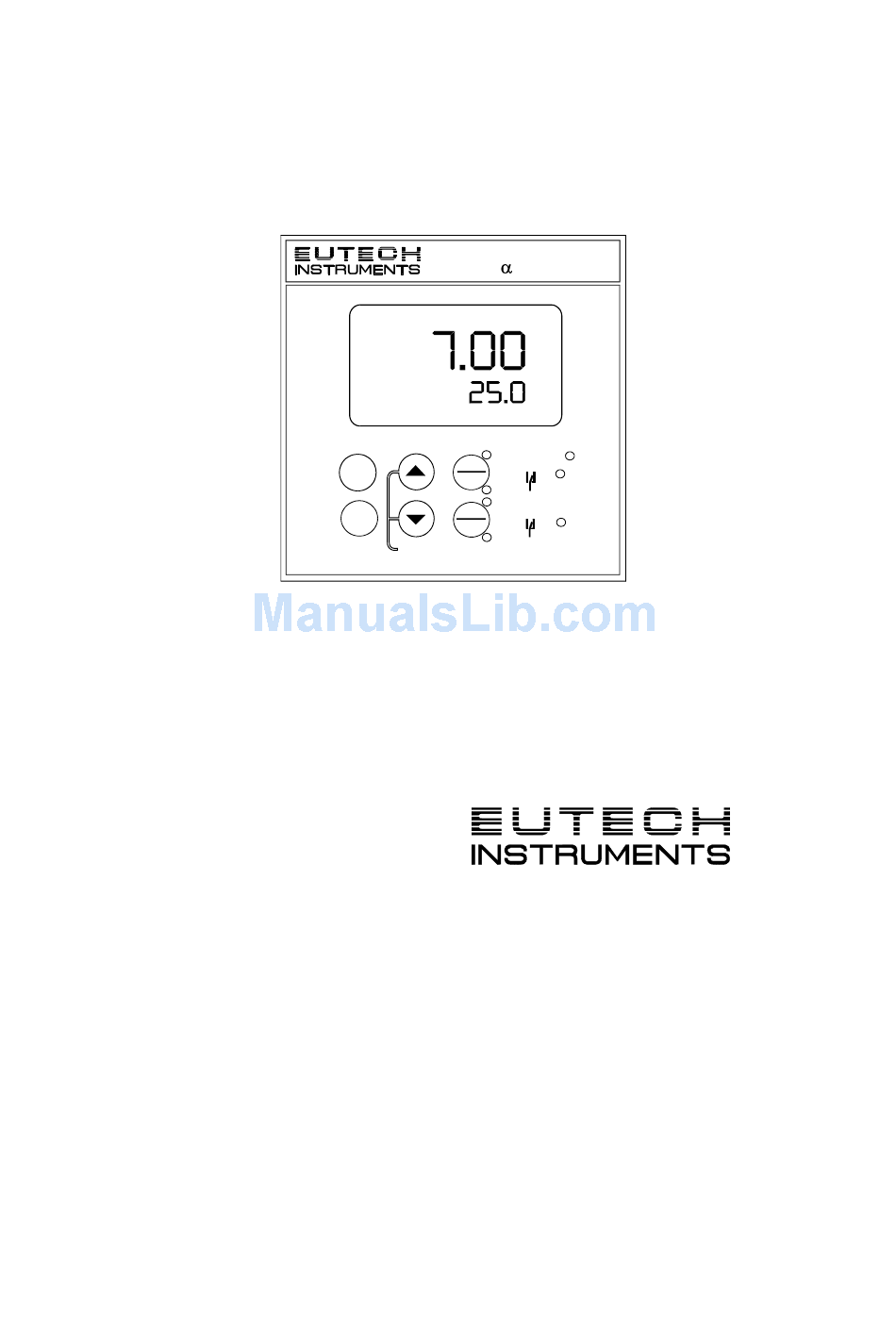

- Page 1 EUTECH INSTRUMENTS alpha-pH1000 pH et mV-mètre/transmetteur Instructions d'utilisation pH/ORP Controller lpha-pH1000 MEAS ALARM REL A REL B REL A AUTO ENTER MANU REL B...
- Page 2 Les informations présentées dans ce manuel peuvent être modifiées sans préavis lorsque des améliorations sont apportées, et n'engagent en rien Eutech Instruments Pte Ltd. Eutech Instruments ne peut pas accepter de responsabilité concernant des dommages ou des dysfonctionnements provoqués par une utilisation incorrecte de l'appareil.
-
Page 3: Table Of Contents
Instructions d'utilisation alpha-pH1000 SOMMAIRE SOMMAIRE..............................3 INTRODUCTION ..........................4 Description de l'appareil ......................4 Applications ..........................4 MONTAGE ET INSTALLATION .......................4 Système de mesure et de régulation..................4 Dimensions de l'appareil......................5 CONNEXIONS ELECTRIQUES....................... 6 Diagramme de connexion.......................6 Panneau arrière ........................8 DESCRIPTION ..........................9 Clavier et affichage .........................9 Groupes de fonctions......................10 Concept de régulation......................11 MESURE ............................12... -
Page 4: Introduction
1 Introduction Description de l'appareil Merci d'avoir acheté ce régulateur pH/ORP de la série alpha-1000 ¼ DIN de Eutech. Cet appareil est utilisé pour mesurer soit le pH soit les mV, et le mode fonctionnel peut être changé dans le menu. -
Page 5: Dimensions De L'appareil
Instructions d'utilisation alpha-pH1000 • un montage à immersion, en flux continu ou de traitement avec ou sans pointe de correspondance de potentiel (PMP) • un élément de régulation finale comme une pompe ou une valve • un enregistreur et • un câble de mesure pH ou mV approprié. -
Page 6: Connexions Electriques
Connexions électriques Diagramme de connexion *) Les positions des contacts indiquées sont celles des conditions sans courant. - Page 7 Connexions symétriques à haute impédance Connexions asymétriques...
-
Page 8: Panneau Arrière
Panneau arrière Le panneau arrière est constitué de deux connecteurs. Le premier connecteur est le connecteur de bords PCB (carte de circuit imprimé) 17 voies et l'autre est le connecteur 5 voies. Connexion des bornes à vis 17 voies (de gauche à droite) : 1. -
Page 9: Description
Instructions d'utilisation alpha-pH1000 Description 4.1 Clavier et affichage 4.1.1 Clavier • Effectue un étalonnage rapide en 2 points. • Permet d'accéder au mode de paramétrage. • Sélectionne les fonctions individuelles dans le groupe de fonctions du mode de paramétrage. • Enregistre les données saisies en mode de Paramétrage. -
Page 10: Groupes De Fonctions
• Affichage pour RELAIS A/B. La LED verte indique que la valeur mesurée est dans les limites et la LED rouge indique que la valeur mesurée est en-dehors des limites. • Affichage d'alarme en cas de dépassement de la valeur limite ou de défaillance de la sonde ATC;... -
Page 11: Concept De Régulation
Instructions d'utilisation alpha-pH1000 Note : pour simplifier le fonctionnement, le régulateur n'affiche pas les paramètres inutiles à une sous- fonction particulière. Par exemple : si l'utilisateur règle le contrôle des limites du régulateur, celui-ci n'affichera pas les réglages de la durée/fréquence d'impulsions. Concept de régulation La fonction principale et les groupes de fonctions secondaires sont organisés dans un format matriciel comme indiqué... -
Page 12: Mesure
MESURE Affichage en mode de Mesure Lors de sa mise sous tension initiale, le régulateur passe automatiquement en mode de Mesure après avoir brièvement affiché tous les segments du grand double écran LCD. L'affichage supérieur indique la valeur de pH ou de mV mesurée, alors que l'affichage inférieur indique soit la valeur de température si le régulateur est réglé... - Page 13 Instructions d'utilisation alpha-pH1000 5.2.1 Comment saisir et modifier des paramètres en mode d'Etalonnage 1) Appuyer sur la touche CAL. L'affichage supérieur indique “000” SETUP et l'affichage inférieur indique “C.Cd” pour demander à l'utilisateur de saisir le code de sécurité d'étalonnage. HOLD C.Cd 2) Appuyer sur les touches ∆...
-
Page 14: Mode D'etalonnage
Mode d'étalonnage L'utilisateur peut passer directement du mode de Mesure au mode d'étalonnage en appuyant sur la touche CAL (étalonnage) et en saisissant le code de sécurité d'étalonnage. L'utilisateur peut également atteindre le mode d'Etalonnage à partir du mode de paramétrage avancé. Etalonnage du pH Cet appareil garde en mémoire cinq valeurs préréglées de tampons (1,00, 4,00, 7,00, 9,00 et 10,00) pour un étalonnage automatique rapide. -
Page 15: Etalonnage Orp - Mv
Instructions d'utilisation alpha-pH1000 les valeurs du point zéro et de la pente sans étalonner --- voir paragraphe 5.1.2 pour les instructions. Le point zéro et la pente sont re-déterminés après chaque étalonnage. 8) Appuyer sur la touche ENTER. Si 'utilisateur est passé en mode d'Etalonnage à l'aide de la touche CAL, le régulateur reviendra en mode de Mesure. -
Page 16: Etalonnage Orp
ORP -% Etalonnage Le mode % ORP permet à l'utilisateur d'étalonner en deux points : un échantillon de faible concentration (20%) et un échantillon de concentration élevée (80%). Pour étalonner le régulateur pour % ORP : 1) Passer en mode d'Etalonnage. Dans le mode de Mesure, appuyer sur la touche CAL et afficher le code d'étalonnage “11”. -
Page 17: Mode De Parametrage Avance
Instructions d'utilisation alpha-pH1000 MODE DE PARAMETRAGE AVANCE Sous-fonction de compensation de l'électrode (OFS) L'utilisateur peut compenser l'électrode uniquement en mode pH. Ce mode permet de modifier le paramètre de compensation pour effectuer des corrections de lecture sans retirer l'électrode du système de régulation. - Page 18 7.2.2 Etalonnage de la température (mode ATC uniquement) Sélectionner “ATC on” (ATC activée) comme décrit ci- dessus au paragraphe 7.2.1. SETUP Appuyer sur la touche ENTER. L'affichage supérieur indique la compensation de température en cours. La HOLD température en cours mesurée est indiquée sur l'affichage inférieur.
-
Page 19: Sous-Fonction Relais De Commande 1/Relais De Commande 2 (Sp1/Sp2)
Instructions d'utilisation alpha-pH1000 Sous-fonction Relais de commande A/relais de commande B (SP1/SP2) L'option SP1 règle le paramètre de fonctionnement du Relais A; l'option SP2 règle le paramètre de fonctionnement du Relais B. Ces groupes possédant les mêmes paramètres de réglage, ils sont décrits ensemble. - Page 20 7.3.4 Sélection d'une valeur d'hystérésis (plage d'insensibilité) L'hystérésis empêche le déclenchement rapide du contact si la valeur fluctue aux alentours de la consigne. Ceci est réalisé en dépassant la valeur de consigne d'une valeur d'hystérésis précisée. L'utilisateur peut régler cette valeur d'hystérésis entre 0,1 et 1,0 pH, 10 et 100 mV ou 1 et 10%. Exemple : l'utilisateur a réglé...
- Page 21 Instructions d'utilisation alpha-pH1000 Suivre les instructions de 7.3.1 pour passer en mode de Relais de commande. SETUP Appuyer sur la touche ENTER. Utiliser les touches ∆ et ∇ pour faire apparaître le délai de “coupure” sur l'affichage supérieur et HOLD OF.d “OF.d”...
-
Page 22: Sous-Fonction De Régulation (Cntr)
Sous-fonction de régulation (Cntr) L'utilisateur peut régler les paramètres du régulateur dans cette sous-fonction. 7.4.1 Entrer dans la sous-fonction de régulation Passer en mode de paramétrage avancé. Appuyer sur la touche ENTER et afficher le code de sécurité du paramétrage avancé “22”. Appuyer à nouveau sur la touche ENTER. Appuyer sur les touches ∆... - Page 23 Instructions d'utilisation alpha-pH1000 7.4.3 Choix du type de relais inverseur Note : si le type de régulation est réglé sur “oFF” (sans régulation), les paramètres décrits en 7.4.3, 7.4.4 et 7.4.5 ne sont pas pris en compte. Ce mode permet de déterminer l'état du relais dans une condition sans alarme – dEEN (désexcité) ou EN (excité).
-
Page 24: Sous-Fonction Sortie De Signal (Rng)
1) Suivre les instructions de 7.4.1 pour passer en mode de régulation. SETUP 10.0 2) Appuyer sur la touche ENTER. Faire apparaître “t.PL” ou “F.PF” HOLD sur l'affichage inférieur. t.PL En mode PLC (durée d'impulsion) : l'affichage inférieur indique “t.PL” pour la durée d'impulsion. L'affichage supérieur indique la durée d'impulsion actuelle. -
Page 25: Sous-Fonction Configuration (Conf)
Instructions d'utilisation alpha-pH1000 (échappement). 7.5.3 Sélection de la valeur de pH/mV à 0(4)mA Ce paramètre permet de choisir une valeur pH ou ORP pour laquelle la sortie de transmission sera 0(4) NOTE : si l'appareil est en mode pH, les paramètres ORP sont bloqués. Si l'appareil est en mode ORP, les paramètres pH sont bloqués. - Page 26 Appuyer sur les touches ∆ et ∇ pour faire apparaître “ConF” sur l'affichage supérieur. SETUP ConF HOLD SETUP SETUP SETUP HOLD HOLD HOLD SETUP SETUP SETUP HOLD HOLD HOLD 7.6.2 Sélection de la mesure de pH, ORP% ou ORP mV Ce groupe de paramètres permet de sélectionner les lectures de pH, mV, ou %, et le type d'entrée symétrique ou asymétrique.
- Page 27 Instructions d'utilisation alpha-pH1000 7.6.4 Sélection d'un contact permanent ou par impulsion pour le relais d'alarme Ce groupe de paramètres permet de choisir un fonctionnement du contact d'alarme sous forme de contact permanent ou de contact fugitif (une seule impulsion). Le temps de fermeture du contact par impulsion est de 1 seconde.
-
Page 28: Sous-Fonction Étalonnage (Cal)
AVERTISSEMENT : si l'utilisateur choisit yes (oui), tous les réglages qu'il aura effectués seront remplacés! Suivre les instructions de 7.6.1 pour passer en mode de SETUP Configuration. HOLD 2) Appuyer sur la touche ENTER. Utiliser les touches ∆ et ∇ pour faire apparaître “no”... -
Page 29: Mode Manuel
Instructions d'utilisation alpha-pH1000 Mode Manuel Dans ce mode, l'utilisateur peut mettre en marche ou arrêter les appareils de régulation connectés au Relais A ou au Relais B ou aux deux. Appuyer sur la touche de COMMANDE DE RELAIS (auto/manu). L'affichage supérieur indique “000”;... -
Page 30: Caracteristiques Techniques
Caractéristiques techniques Gamme de pH 0,00 to 14,00 unités de pH Résolution 0,01 unité de pH Précision relative +/- 0,01 unité de pH Gamme mV 0 à 100,0 % / - 1000 à +1000 mV Résolution 0,1 % / 1 mV Précision relative +/- 1 mV Température... -
Page 31: Accessoires
- frais de port payés - et les réparations seront effectuées gratuitement. Le service clients de Eutech Instruments déterminera si le problème du produit est dû à une défaillance ou à une mauvaise utilisation du client. Les réparations de produits hors garantie seront facturées. -
Page 32: Guide De Retour De L'appareil Pour Réparation
Avertissement : l'utilisateur / distributeur, suivant le cas, est responsable des dommages consécutifs à un emballage inapproprié. Suivre les conseils ci-dessous avant de retourner l'appareil. 11.4 Guide de retour de l'appareil pour réparation Si possible, utiliser le matériau d'emballage d'origine pour expédier l'appareil pour réparation. Ou alors, l'emballer dans un film à... -
Page 33: Annexe 3
Instructions d'utilisation alpha-pH1000 12.2 Annexe 2 Le tableau suivant donne les différentes valeurs du pH à différentes températures de la solution pendant l'étalonnage. Température pH 1,68 pH 4,01 pH 7,00 pH 10,01 (oxalate) (phthalate) (phosphate neutre) (carbonate) 1,67 4,01 7,12 10,32 1,67 4,01... - Page 34 12.3 Annexe 3 Explication simple de la fonction d'hystérésis Le relais du régulateur est activé lorsque la consigne est atteinte. Dans le sens inverse, il n'est pas désactivé lorsque la valeur atteint la consigne. A la place, il continue à être activé jusqu'à ce que la valeur atteigne la valeur réglée par la bande d'hystérésis.
- Page 35 Instructions d'utilisation alpha-pH1000 12.4 Annexe 4 Instructions générales concernant le réglage du régulateur Caractéristiques de régulation du régulateur P comme régulateur proportionnel Caractéristiques de régulation du régulateur P comme déclencheur à valeur limite Caractéristiques de la durée d'impulsion et de la fréquence d'impulsion...
- Page 36 Signal de régulation des régulations à durée d'impulsion Le relais de sortie de la régulation à durée d'impulsion est minuté. La période d'inversion T reste constante. Suivant la divergence par rapport à la valeur limite, le temps d'activation t est augmenté ou diminué suivant la gamme proportionnelle Xp.
