Prime-Line N-6718 Manual

N-6718
Wardrobe door roller
Puerta del ropero: Rodillo
Galet de porte de garde-robe
7 7 / / 8 8 " " O O . . D D . .
22 mm
9 9 / / 1 1 6 6 " "
14 mm
Nylon wheel (7/8")
La rueda de nilón (22 mm)
La roue du nylon (22 mm)
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
(back)
(trasero)
(arrière)
1 1 1 1 / / 3 3 2 2 " "
9 mm
2 2 - - 7 7 / / 8 8 " "
73 mm
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Screwdriver
Destornillador
Tournevis

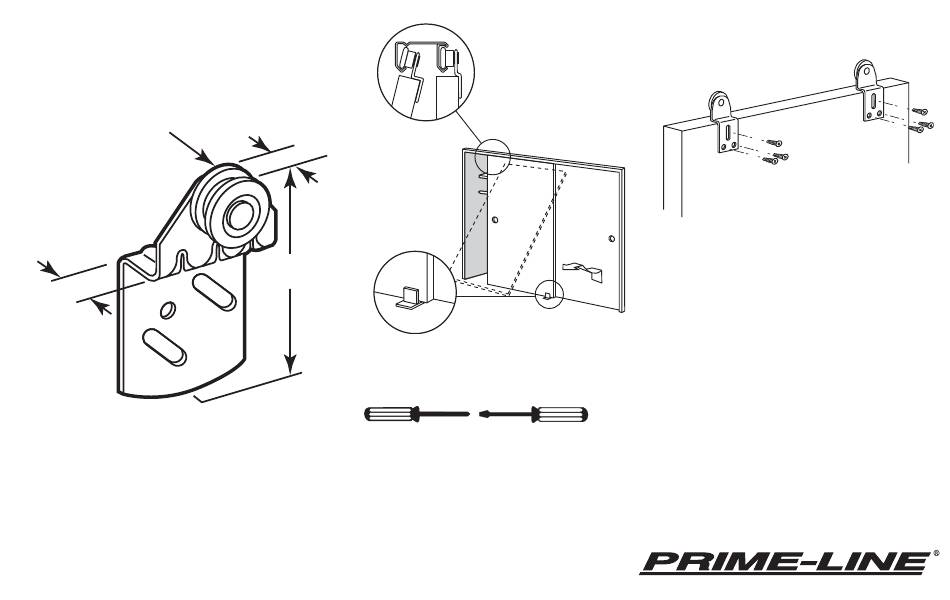

INSTALLATION HINTS: Remove bottom guide first. Swing
door out, then lift up and drop rollers out of track (see fig. 1).
Remove old bracket; install new one; re-hang door and check
for proper adjustment before installing guide. Adjust by
removing 2 bottom screws.
CONSEJOS PARA LA INSTALACION: Quite el guía inferior
primero. Jale la puerta hacia afuera y levante hacia arriba para
que los rodillos caigan del carril (vea ilustración no.1). Quite el
sostén viejo y ponga el nuevo sostén. Vuelva a colgar la
puerta y chequee que esté adecuadamente ajustada antes de
instalar el guía. Ajústese quitando los dos tornillos inferiores.
CONSEILS D'INSTALLATION: Enlevez tout d'abord le guide
inférieur. Soulevez la porte hors de l'encadrement pour laisser
tomber les galets hors du rail de glissement (Illustr. 1).
Enlevez l'ancien support et remplacez-le. Replacez les portes
et ajustez-les, avant d'installer le guide - pour cela, retirez 2 vis
de la partie inférieure.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6718-INS
