Prime-Line N-6707 Manual

N-6707
Bi-fold door bottom pivot
Puertas de dos dobladuras: Punto de eje inferior
Guide inférieur de porte pliante à deux battants

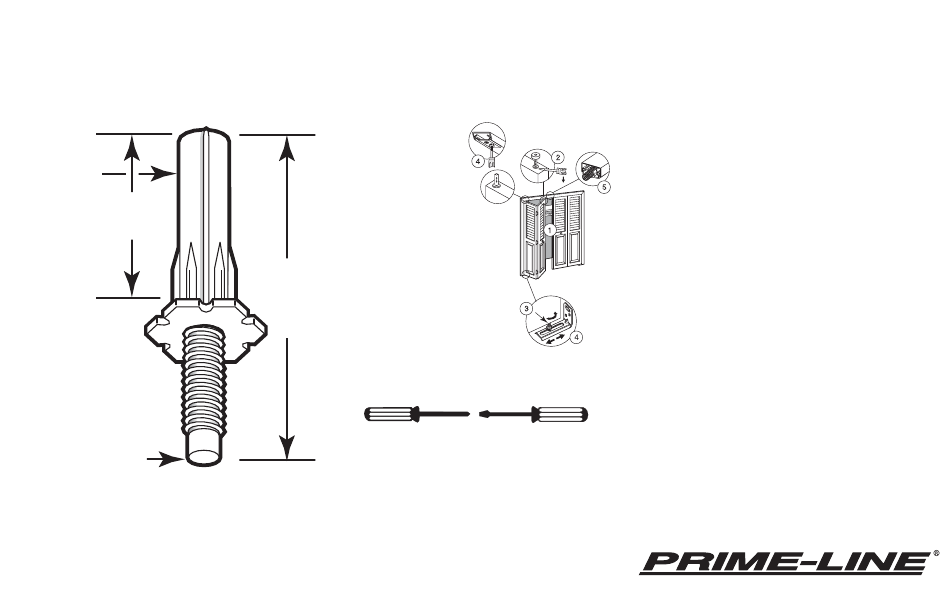

7 7 / / 1 1 6 6 " " O O . . D D . .
11 mm
1 1 - - 5 5 / / 1 1 6 6 " "
33 mm
1 1 / / 4 4 " " O O . . D D . .
6 mm
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
Spring pin in
2 2 - - 7 7 / / 1 1 6 6 " "
jamb corner
62 mm
Clavija de resorte en
la esquina de la jamba
M M a a x x . .
E E x x t t e e n n s s i i o o n n
Cheville à ressort du coin
de montant
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
1. Remove door by lifting up and
tilting bottom out.
2. Replace hardware
3. Vertical adjustment
4. Horizontal adjustment
5. Snap-in snugger (spring stop)
Spring roller
1. Saque la hoja de la puerta
Rueda de resorte
levantándola e inclinándola hacia fuera.
Roulette à ressort
2. Reemplace los elementos de ferretería
3. Regulación vertical
4. Regulación horizontal
5. Enganche el tensionador (tope de resorte)
1. Enlevez la porte en la levant et en inclinant le bas vers
l'extérieur.
2. Remplacez la ferronnerie
3. Réglage vertical
4. Réglage horizontal
5. Tendeur à enclenchement (arrêt à ressort).
For vertical adjustment: lift and rotate adjusting wheel. Doors
should just clear header.
Para regular verticalmente, levante y gire la rueda reguladora. La
hojas de la puerta deben quedar apenas distanciadas del
travesaño superior.
Pour le réglage vertical: Levez et tourner la roulette de réglage.
Les portes devraient tout juste dégager la solive de porte.
For horizontal adjustment: lift and slide into next slot. Adjust so
doors have 1/8" gap between pairs of doors at center, or jamb in
a 2 door opening.
Para regular horizontalmente, levante y deslice dentro de la
Screwdriver siguiente ranura. Regule las dos hojas para que queden con una
Destornillador separación de 1/8" en el centro, o de la jamba en puertas de
Tournevis
doble abertura.
Pour le réglage horizontal: Levez et glissez dans la fente
suivante. Réglez de manière à obtenir un espacement de 1/8" au
centre entre les paires de portes, ou au montant dans les
ouvertures à deux portes.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6707-INS
