Prime-Line N-6661 Manual

N-6661
Wardrobe door guide & riser
Puerta del ropero: Guía y separador
Guide et lève-moquette de porte de garde-robe

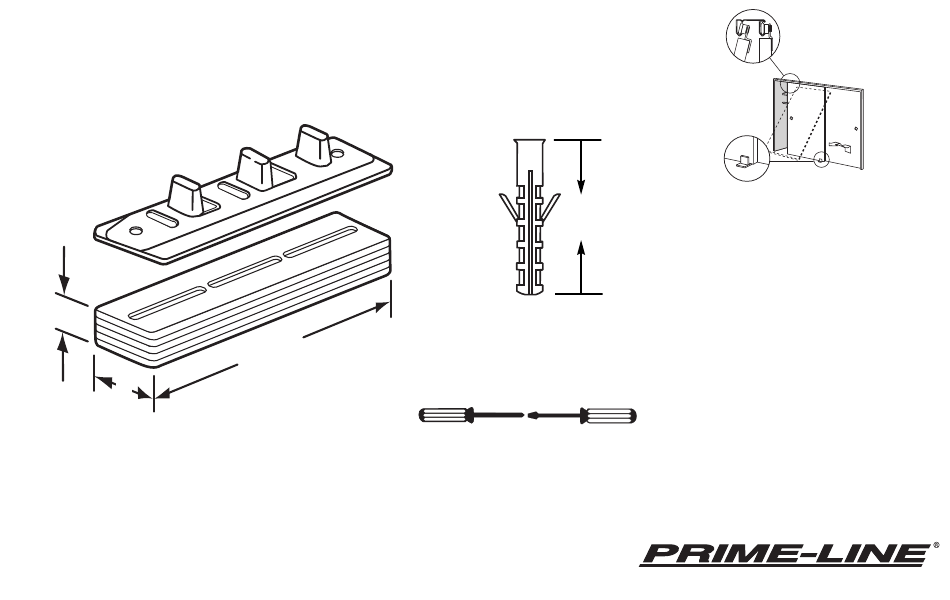

5 5 / / 8 8 " "
16 mm
1 1 - - 1 1 / / 8 8 " "
28.5 mm
(5) 1/8" Risers
(5) Separadors de 3 mm
(5) Lève-moquette de 3 mm
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
5 5 " "
12.5 cm
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
M M a a n n s s o o r r y y
1 1 - - 1 1 / / 4 4 " "
A A n n c c h h o o r r
31 mm
( ( A A c c t t u u a a l l S S i i z z e e ) )
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Screwdriver
Destornillador
Tournevis
Open one door; remove guide. Install new in same
location.
NOTE: For concrete floors, a 1/4" masonry drill bit
may be needed. Mark and drill 1/4" diameter holes
1-1/2" deep. Insert masonry inserts (supplied) and
attach provided screws through guide and spacers
into the floor.
Abra una puerta, remueva la guia. Instale la nueva
en la misma locación.
NOTA: Para pisos de concreto, una broca de
albañilería de 6mm podria requerirse. Marque y
taladre agujeros de 6mm y 38mm de hondo.
Introduzca los insertos de albañilería (incluidos) y
adjunte los tornillos proveidos atravez de la guia y
espaciadores atravez de el piso.
NOTE: Pour les sols du béton, un 1/4" morceau
de la foreuse de la maçonnerie peut être exigé.
Marquez et forez profondément 1/4" diamètre
trous 1-1/2." Insérez la maçonnerie insère (a
fourni) et attache à condition vis à travers guide et
espacer dans le sol. Ouvrez une porte; enlevez le
guide. Installez nouveau dans même emplace-
ment.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6661-INS
