Prime-Line N-6625 Manual

N-6625
Mirrored door roller
Puerta de espejo: Rodillo
Galet de porte-miroir
1 1 - - 5 5 / / 1 1 6 6 " "
33 mm
1 1 - - 1 1 / / 8 8 " "
28.5 mm
9 9 / / 1 1 6 6 " "
14 mm
Nylon ball bearing (1-1/4")
Cojinete de balines de nilón (32 mm)
Roulement à billes en nylon (32 mm

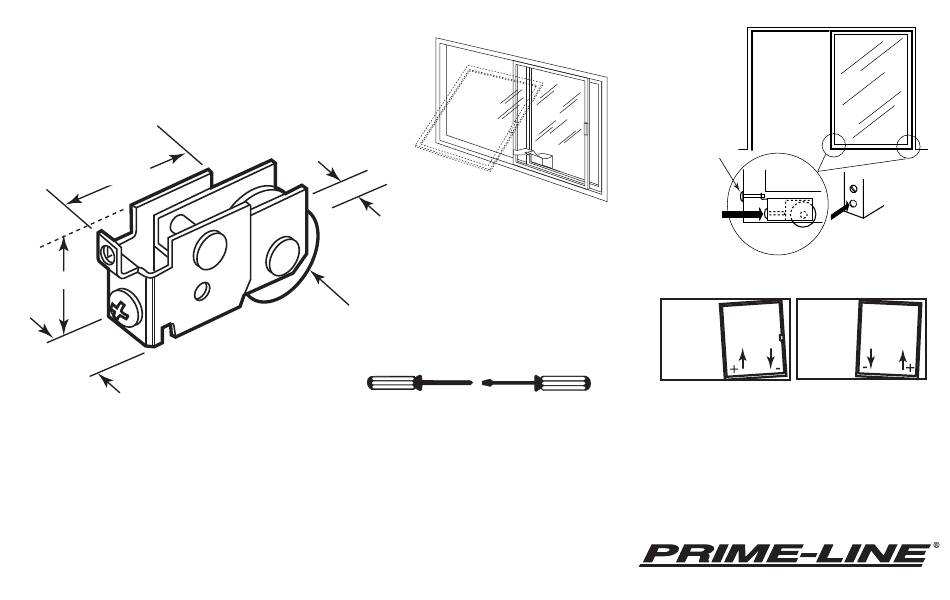

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
Open completely, lift
up and out.
Abra completamente,
levante y saque.
Ouvrez complètement,
levez et enlevez.
5 5 / / 1 1 6 6 " "
8 mm
1 1 - - 1 1 / / 4 4 " " O O . . D D . .
TOOLS NEEDED
32 mm
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
Remove mounting screw
if necessary.
Saque el tornillo de mon-
taje si fuese
necesario.
Enlevez la vis de
montage si nécessaire.
Adjustment screw
Tornillo regulad
Vis de réglage
Adjust rollers and strike if necessary.
Screwdriver
Destornillador Regule las ruedas y golpéelas si fuese necesario.
Tournevis
Réglez les roulettes et la plaque de percussion si nécessaire.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6625-INS
