Prime-Line N-6627 Manual

N-6627
Wardrobe door roller
Puerta del ropero: Rodillo
Galet de porte de garde-robe
3 3 / / 1 1 6 6 " "
5 mm
3 3 / / 4 4 " " O O . . D D . .
19 mm
Nylon wheel (3/4")
La rueda de nilón (19 mm)
La roue du nylon (19 mm)

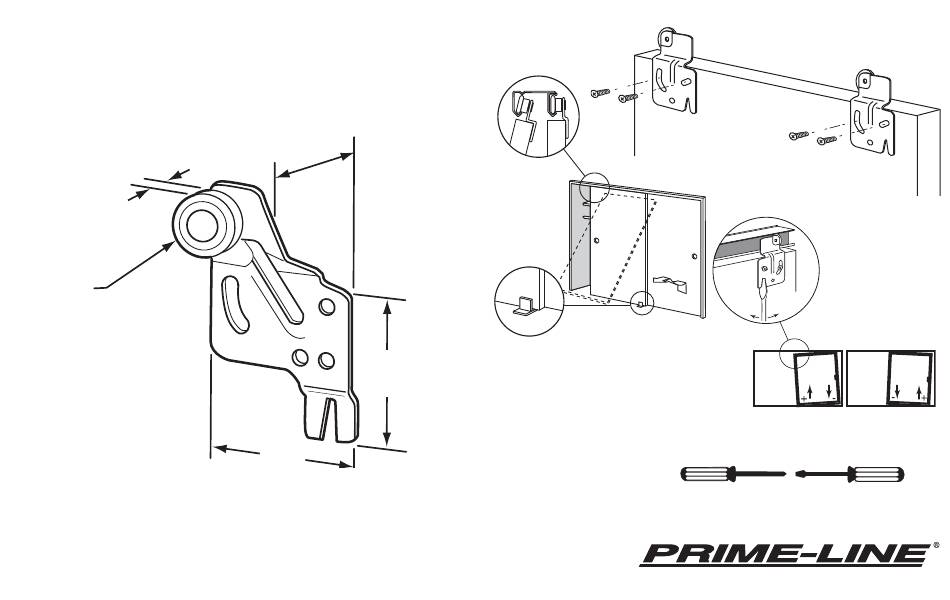

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
1 1 / / 2 2 " "
13 mm
Remove center guide (A),
lift up and tilt door out.
Saque la guía central (A),
levante la puerta e inclínela
hacia afuera.
Enlevez le guide central (A),
levez et inclinez la porte
vers l'extérieur.
1 1 - - 7 7 / / 8 8 " "
47.5 mm
1 1 - - 3 3 / / 8 8 " "
35 mm
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
