Prime-Line N-6696 Manual

N-6696
Bi-fold door bottom pivot
Puertas de dos dobladuras: Punto de eje inferior
Guide inférieur de porte pliante à deux battants
1 1 - - 3 3 / / 8 8 " "
35 mm
1 1 5 5 / / 3 3 2 2 " "
12 mm
Fits 3/8" hole 3 3 / / 1 1 6 6 " "
5 mm
Cabe de hoyos de 10 mm
Convient pour orifices de 10 mm

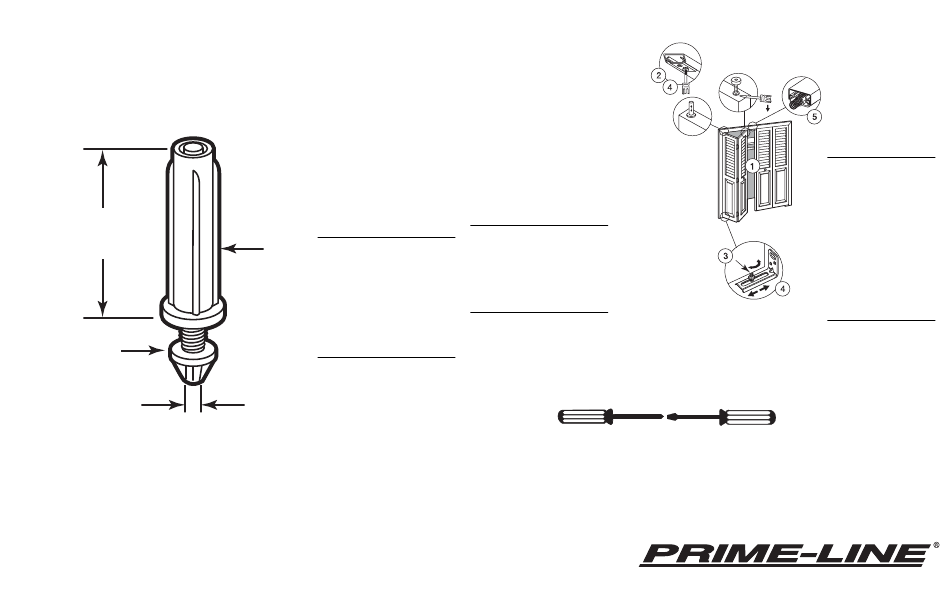

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
For horizontal adjustment:
lift and slide into next slot.
Adjust so doors have 1/8" gap
between pairs of doors at
center, or jamb in a 2 door
opening.
7 7 / / 1 1 6 6 " "
Para regular
11 mm
horizontalmente:
levante y deslice dentro de la
siguiente ranura. Regule las
dos hojas para que queden
con una
separación de 1/8" en el
centro, o de la jamba en
puertas de doble
abertura.
Pour le réglage
horizontal:
levez et glissez dans la fente
suivante. Réglez de manière
à obtenir un espacement de
1/8" au centre entre les paires
de portes, ou au montant
dans les ouvertures à deux
portes.
For vertical
adjustment:
lift and rotate adjusting
wheel. Doors should just
clear header.
Spring pin in jamb
Para regular
corner
verticalmente:
Clavija de resorte en
levante y gire la rueda
la esquina de la
reguladora. La hojas de la
jamba
puerta deben quedar apenas
Cheville à ressort du
distanciadas del
coin de
travesaño superior.
montant
Pour le réglage vertical:
levez et tourner la roulette
de réglage. Les portes
devraient tout juste dégager
la solive de porte.
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
1. Remove door by
lifting up and tilting
bottom out.
2. Remove track, slide
out pivot, replace.
3. Vertical adjustment
4. Horizontal
adjustment
5. Snap-in snugger
(spring stop)
1. Saque la hoja de
la puerta
levantándola e
inclinándola hacia
fuera.
2. Quite el carril,
deslice hacia punto,
reemplace.
3. Regulación vertical
4. Regulación
horizontal
5. Enganche el
tensionador
(tope de resorte)
1. Enlevez la porte
en la levant et en
inclinant le bas
vers l'extérieur.
2. Enlevez rail, glissez
l'extérieur pivot,
remplacez.
3. Réglage vertical
4. Réglage horizontal
5. Tendeur à
Screwdriver
enclenchement
Destornillador
(arrêt à ressort)
Tournevis
N 6696-INS
