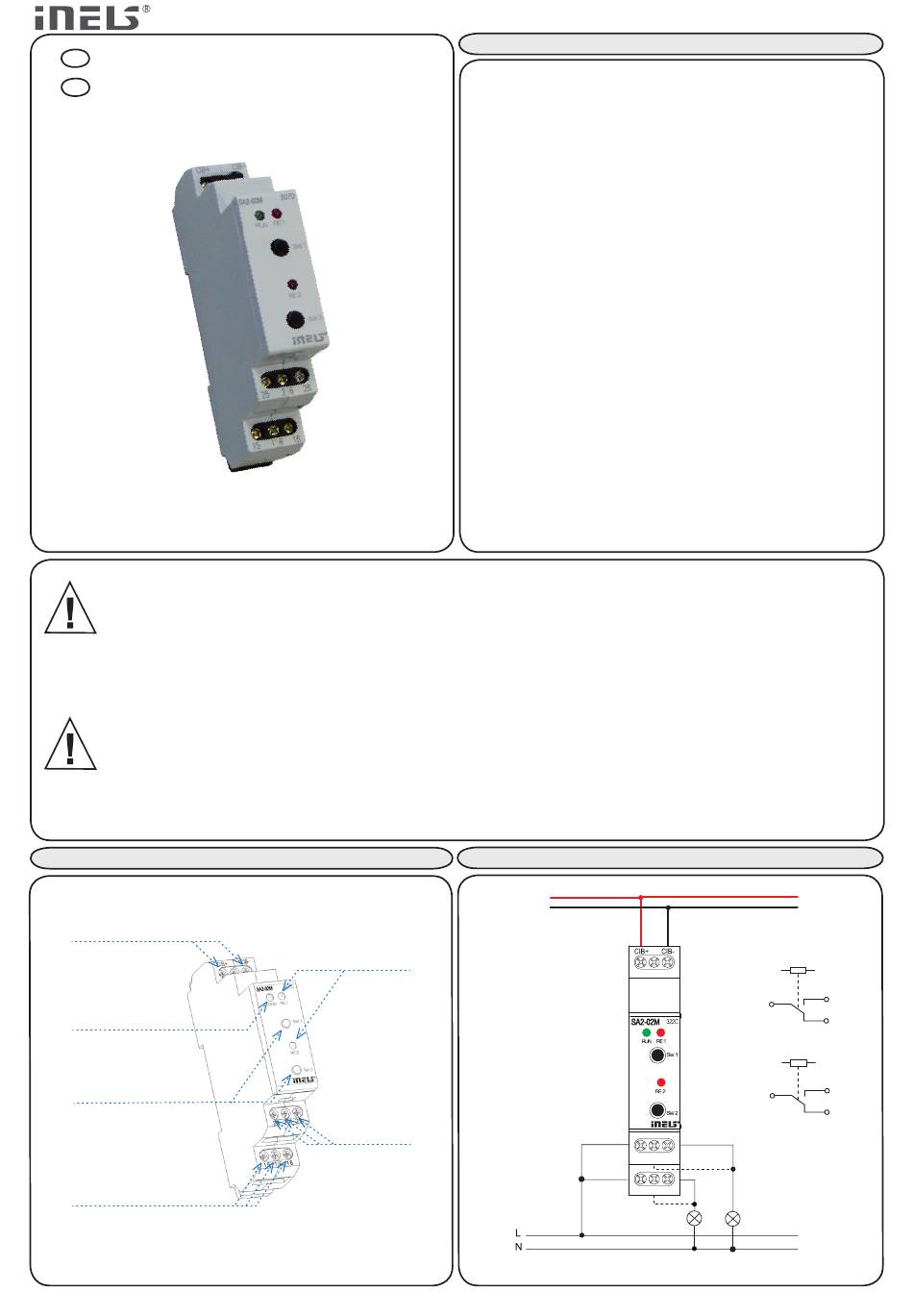

iNels SA2-02M Instruction Manual

NÁVOD K OBSLUZE / MANUAL INSTRUCTIONS
CZ Spínací dvoukanálová jednotka SA2-02M
EN Switching actuator 2 fold SA2-02M
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním návodem k použití. Návod na použití je určen
pro montáž přístroje a pro uživatele zařízení. Návod se musí přiložit k dokumentaci elektroinstalace. Montážní návod naleznete i na webové
stránce www.inels.com. Pozor, nebezpečí úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou
odbornou elektrokvalifikací při dodržení platných předpisů. Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení
života. Při montáži, údržbě, úpravách a opravách je nutné dodržet bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci
s elektrickým zařízením. Před zahájením práce na přístroji je nutné, aby všechny vodiče, připojené díly a svorky byly bez napětí. Tento návod
obsahuje jen všeobecné pokyny, které musí být aplikovány v rámci dané instalace. V rámci kontroly a údržby pravidelně kontrolujte (při
vypnutém napájení) - dotažení svorek.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is
designated for mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction
manual can be also found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be
done only by a professional with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch
parts of the device that are energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to
observe safety regulations, norms, directives and special regulations for working with electrical equipment. Before you start working with the
device, it is essential to have all wires, connected parts, and terminals de-energized. This instruction manual contains only general directions
which need to be applied in a particular installation. In the course of inspections and maintenance, always check (while de-energized) if
terminals are tightened.
Popis přístroje / Description of a device
Datová sběrnice CIB
Data bus CIB
LED indikace
stavu jednotky
LED inditaction of
unit´s state
Ovládací tlačítka
Control buttons
Kontakty relé
Relay contacts
Charakteristika / Characteristics
- Spínací dvoukanálová jednotka SA2-02M je určena pro spínání až
dvou nezávislých spotřebičů.
- SA2-02M obsahuje 2 nezávislá relé s přepínacím bezpotenciálovým
kontaktem.
- Maximální zatížitelnost kontaktu je 16 A/4000 VA/AC1.
- Každý ze dvou výstupních kontaktů je samostatně ovladatelný a
adresovatelný.
- LED diody na předním panelu signalizují stav každého výstupu.
- Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktu
jednotlivých relé manuálně a pro každé relé samostatně.
- SA2-02M v provedení 1-MODUL je určena pro montáž do rozvaděče,
na DIN lištu EN60715.
- Jednotka je vyráběna ve dvou variantách použitého materiálu kontaktu
relé AgSnO
- Switching two-channel unit S2-02M is designated for switching up to
two independent appliances.
- SA2-02M contains 2 individual relays with changeover potential-free
contact.
- Maximal loadability of contact is 16 A/4000 VA/AC1.
- Each of two output contact is individually controllable and addressable.
- LED diodes on front panel signalizes state of each output.
- By control buttons on the front panel, it is possible to independently
change state of individual relay contacts manually.
- SA2-02M in housing 1-MODULE is to be mounted into a switchboard,
onto DIN rail EN60715.
- Unit is manufactured in two versions of used material for relay contact
AgSnO
3119/20-02-001 Rev.: 1
2
Zapojení / Connection
LED indikace
výstupů
LED output
indication
Kontakty relé
Relay contacts
AC 230 V
a AgNi.
2
and AgNi.
CIB +
-
CIB
25 2 6 28
15 1 6 18
1
18
15
16
2
28
25
26
