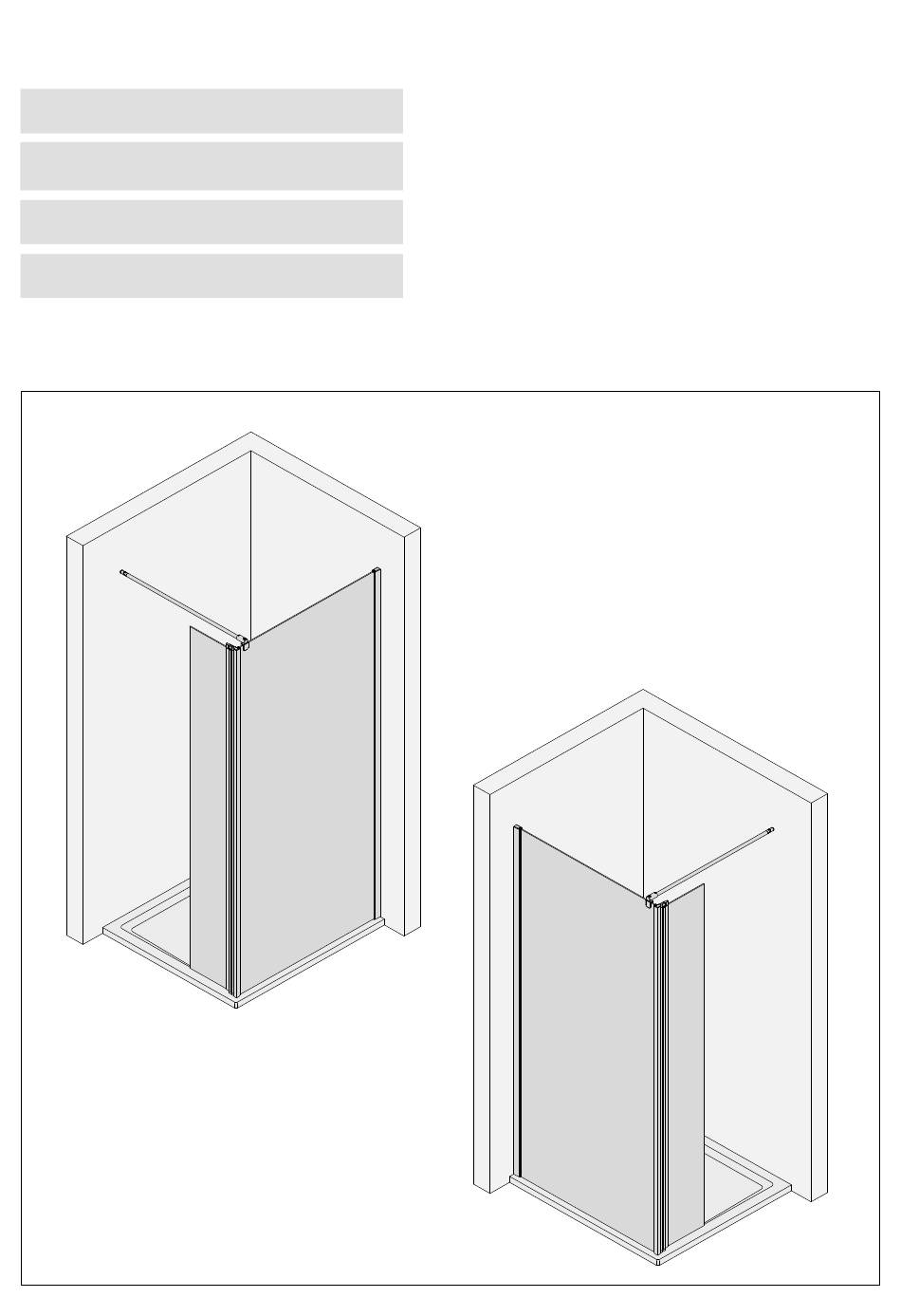

- Page 1 1726-4 03/24 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Info intern Speicherort Projekt 177 NOTICE DE MONTAGE Stückliste: MONTAGEHANDLEIDING Projekt: Art. Nr: D329304 D329306 D329308 D329310...
- Page 2 SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS CONSEILS DE SÉCURITÉ / VEILIGHEIDSAANWIJZINGEN Lange Handschuhe und Schutzbrille tragen Glaskanten schützen Sicherheitsschuhe tragen langärmlige Kleidung tragen Wear long gloves and Wear safety goggles Wear safety shoes Protect glass edges long-sleeved clothing Portez des gants longs et des Protégez les bords Portez des lunettes Portez des chaussures...
- Page 3 AUFBAUART / ASSEMBLY SITUATION / TYPE DE MONTAGE / ASSEMBLAGE SITUATIE Bei der Montage der Duschkabine gibt es zwei Aufbauarten: Aufbau In dieser Montageanleitung wird der Aufbau dargestellt. Die Montageschritte für den Aufbau sind spiegelbildlich durchzuführen. There are two types of installation for the shower enclosure: Situation is described in this assembly instruction.
- Page 4 MAßE / DIMENSIONS / DIMENSIONS / AFMETINGEN Prüfen, ob die gemessenen Maße innerhalb der Tabellenwerte (A bzw. C) liegen, damit die Duschkabine problemlos, anhand der Montageanleitung aufgebaut werden kann. Check whether the measured dimensions are within the table values (A or C), so that the shower enclosure can be assembled without any problems using the assembly instructions.
- Page 5 1726-4 Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 1x Wandanschlussprofil E100230-1 Stück 91,10 € 1x Stabilisationsbügel komplett E100320 Stück 49,20 € 1x Frontscheibe 1x Einschubkappe 1x Seitenteil 1x Kappe für Drehlager 3x Schraube 4,2 x 45 mm 2x Drehlager E100082-4 Stück 33,50 €...
- Page 6 BENÖTIGTES WERKZEUG / TOOLS NEEDED OUTILLAGE NÉCESSAIRE / BENODIGD WERKTUIG Ø 3 mm Ø 5 mm Ø 6 mm MONTAGE / ASSEMBLY / ASSEMBLAGE / ASSEMBLAGE Ø 5 mm Pos. 1...
- Page 7 Pos. 1 Pos. 8 Pos. 7 Ø 6 mm Pos. 20...
- Page 8 Pos. 28 Pos. 2 Pos. 3 Pos. 57...
- Page 9 Ø 3 mm Pos. 10 Pos. 9...
- Page 10 Pos. 21 Pos. 14 Pos. 23...
- Page 11 24 h 24 h...
- Page 12 1726-4 Prüfnummer / Inspection number / Numéro de contrôle / Testnummer Ersatzteilbestellung / spare parts order commande de piéces détachées / Bestellung van onderdelen: Fax 02962 / 972-4260 Technische Hilfe / technical help / l'aide technique / technologische ondersteuning Telefon 02962 / 972-40 E-Mail: ersatzteile@duschservice.de Duschservice...
