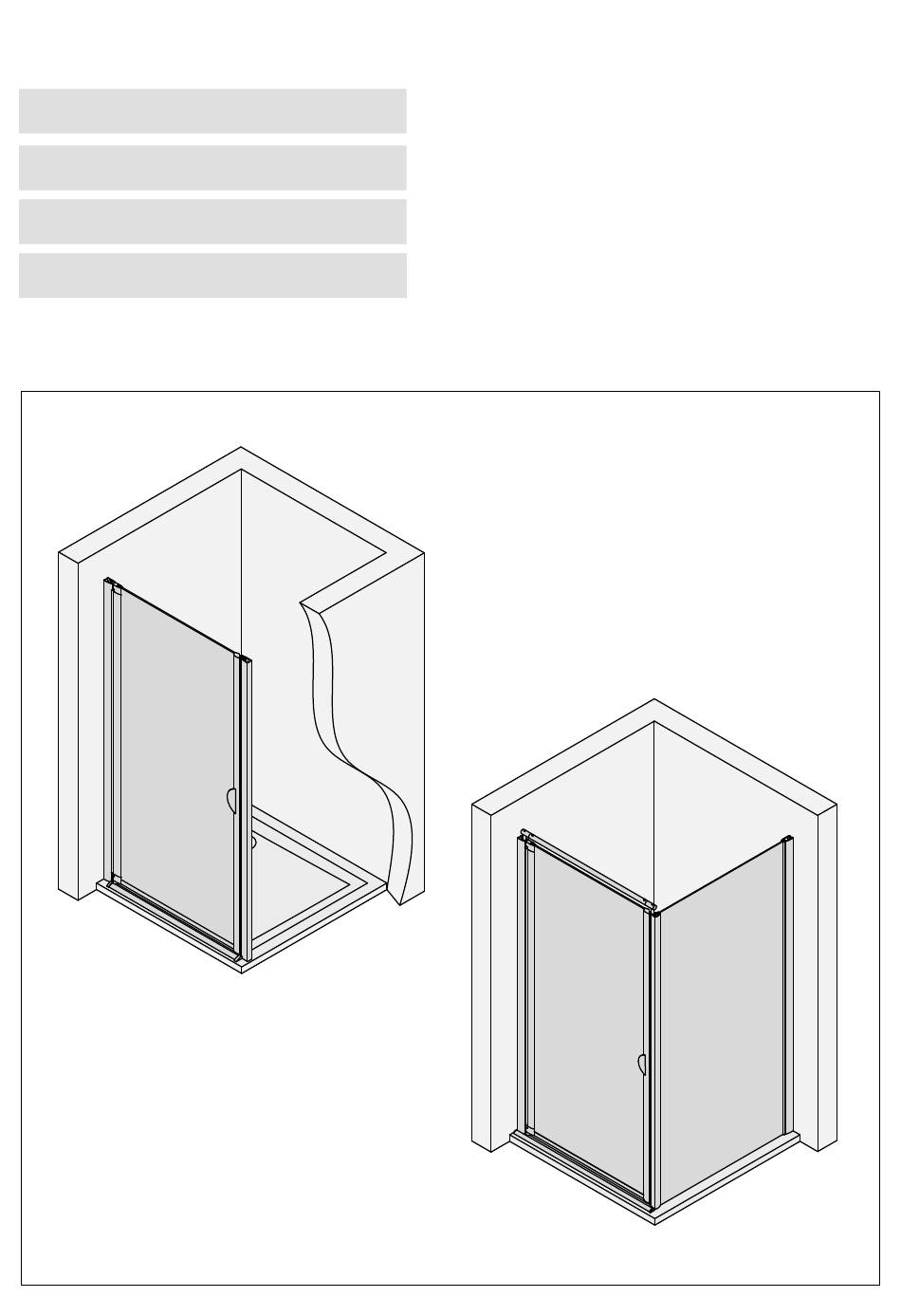

- Page 1 1546-7 08/24 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Info intern Speicherort NOTICE DE MONTAGE Stückliste: Projekt: 81 MONTAGEHANDLEIDING D237004 Art. Nr: D231004 D237006 D231006 D237099 D237104 D237106...
- Page 2 SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS CONSEILS DE SÉCURITÉ / VEILIGHEIDSAANWIJZINGEN Lange Handschuhe und Schutzbrille tragen Glaskanten schützen Sicherheitsschuhe tragen langärmlige Kleidung tragen wear long gloves and Wear safety goggles Wear safety shoes Protect glass edges long-sleeved clothing Protégez les bords Portez des lunettes Portez des chaussures portez des gants longs et des de protection...
- Page 3 AUFBAUART / ASSEMBLY SITUATION / TYPE DE MONTAGE / ASSEMBLAGE SITUATIE Bei der Montage der Duschkabine gibt es zwei Aufbauarten: Aufbau In dieser Montageanleitung wird der Aufbau dargestellt. Die Montageschritte für den Aufbau sind spiegelbildlich durchzuführen. There are two types of installation for the shower enclosure: Situation is described in this assembly instruction.
- Page 4 MAßE / DIMENSIONS / DIMENSIONS / AFMETINGEN prüfen, ob die gemessenen Maße innerhalb der Tabellenwerte (A, bzw. B) liegen, damit die Duschkabine problemlos, anhand der Montageanleitung aufgebaut werden kann. check whether the measured dimensions are within the table values (A or B), so that the shower enclosure can be assembled without any problems using the assembly instructions.
- Page 5 1546-7 Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 2x Wandanschlussprofil E100230-8 Stück 91,10 € 1x Wasserabweisprofil E100058-5-2 Stück 24,10 € 1x Seitenprofil E23231 Stück 91,10 € 1x Wasserleiste E100050 Stück 31,40 € (inkl. Pos. 37) 1x Tür 1x Magnetaufnahmeprofil E23235-1 Stück 44,00 €...
- Page 6 BENÖTIGTES WERKZEUG / TOOLS NEEDED OUTILLAGE NECESSAIRE / BENODIGD WERKTUIG Ø 3 mm Ø 6 mm Ø 5 mm MONTAGE / ASSEMBLY / ASSEMBLAGE / ASSEMBLAGE...
- Page 7 Pos. 21 Pos. 17 Ø 6 mm Pos. 17 Ø 6 mm Pos. 21...
- Page 8 Pos. 29 5 mm Pos. 11 Pos. 39 Pos. 30 Pos. 20 Pos. 35...
- Page 9 Pos. 26 Ø 3 mm Pos. 14 Pos. 13...
- Page 11 Pos. 25 Pos. 37 Pos. 32...
- Page 12 24 h Pos. 25 24 h...
- Page 13 SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS CONSEILS DE SÉCURITÉ / VEILIGHEIDSAANWIJZINGEN Lange Handschuhe und Schutzbrille tragen Sicherheitsschuhe tragen Glaskanten schützen langärmlige Kleidung tragen wear long gloves and Protect glass edges Wear safety goggles Wear safety shoes long-sleeved clothing Portez des lunettes Portez des chaussures Protégez les bords portez des gants longs et des de protection...
- Page 14 AUFBAUART / ASSEMBLY SITUATION / TYPE DE MONTAGE / ASSEMBLAGE SITUATIE Bei der Montage der Duschkabine gibt es zwei Aufbauarten: Aufbau In dieser Montageanleitung wird der Aufbau dargestellt. Die Montageschritte für den Aufbau sind spiegelbildlich durchzuführen. There are two types of installation for the shower enclosure: Situation is described in this assembly instruction.
- Page 15 MAßE / DIMENSIONS / DIMENSIONS / AFMETINGEN prüfen, ob die gemessenen Maße innerhalb der Tabellenwerte (A, B bzw. C, D) liegen, damit die Duschkabine problemlos, anhand der Montageanleitung aufgebaut werden kann. check whether the measured dimensions are within the table values (A, B or C, D), so that the shower enclosure can be assembled without any problems using the assembly instructions.
- Page 16 1546-7 13 14 Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 2x Wandanschlussprofil E100230-8 Stück 91,10 € 6x Schraube 4,2 x 45 mm 1x Seitenwand 1x Wasserabweisprofil E100058-5-2 Stück 24,10 € 1x Seitenprofil E23231 Stück 91,10 € 1x Wasserleiste E100050 Stück 31,40 €...
- Page 17 BENÖTIGTES WERKZEUG / TOOLS NEEDED OUTILLAGE NECESSAIRE / BENODIGD WERKTUIG Ø 3 mm Ø 6 mm MONTAGE / ASSEMBLY / ASSEMBLAGE / ASSEMBLAGE...
- Page 18 Ø 6 mm Pos. 17 Pos. 21 Pos. 29 5 mm Pos. 11 Pos. 39 Pos. 30...
- Page 19 Pos. 20 Pos. 35 Profilsicherung Pos. 3 Ø 3 mm Pos. 14 Pos. 13 Pos. 26...
- Page 20 Pos. 7 Pos. 3 Pos. 38...
- Page 21 Ø 3 mm Pos. 14 Pos. 13...
- Page 22 Pos. 10 Version 800: (X-76) = 652 mm Version 900: (X-76) = 752 mm Pos. 15 Ø 3 mm Pos. 18 Pos. 14 Pos. 36 Pos. 13 Pos. 10 Pos. 12...
- Page 24 Pos. 25 Pos. 37 Pos. 32...
- Page 25 24 h...
- Page 26 Pos. 25 24 h...
- Page 27 Notizen, notes, notities...
- Page 28 1546-7 Prüfnummer / Inspection number / Numéro de contrôle / Testnummer Ersatzteilbestellung / spare parts order commande de piéces détachées / Bestellung van onderdelen: Fax 02962 / 972-4260 Technische Hilfe / technical help / l'aide technique / technologische ondersteuning Telefon 02962 / 9724-0 E-Mail: ersatzteile@duschservice.de Duschservice...
