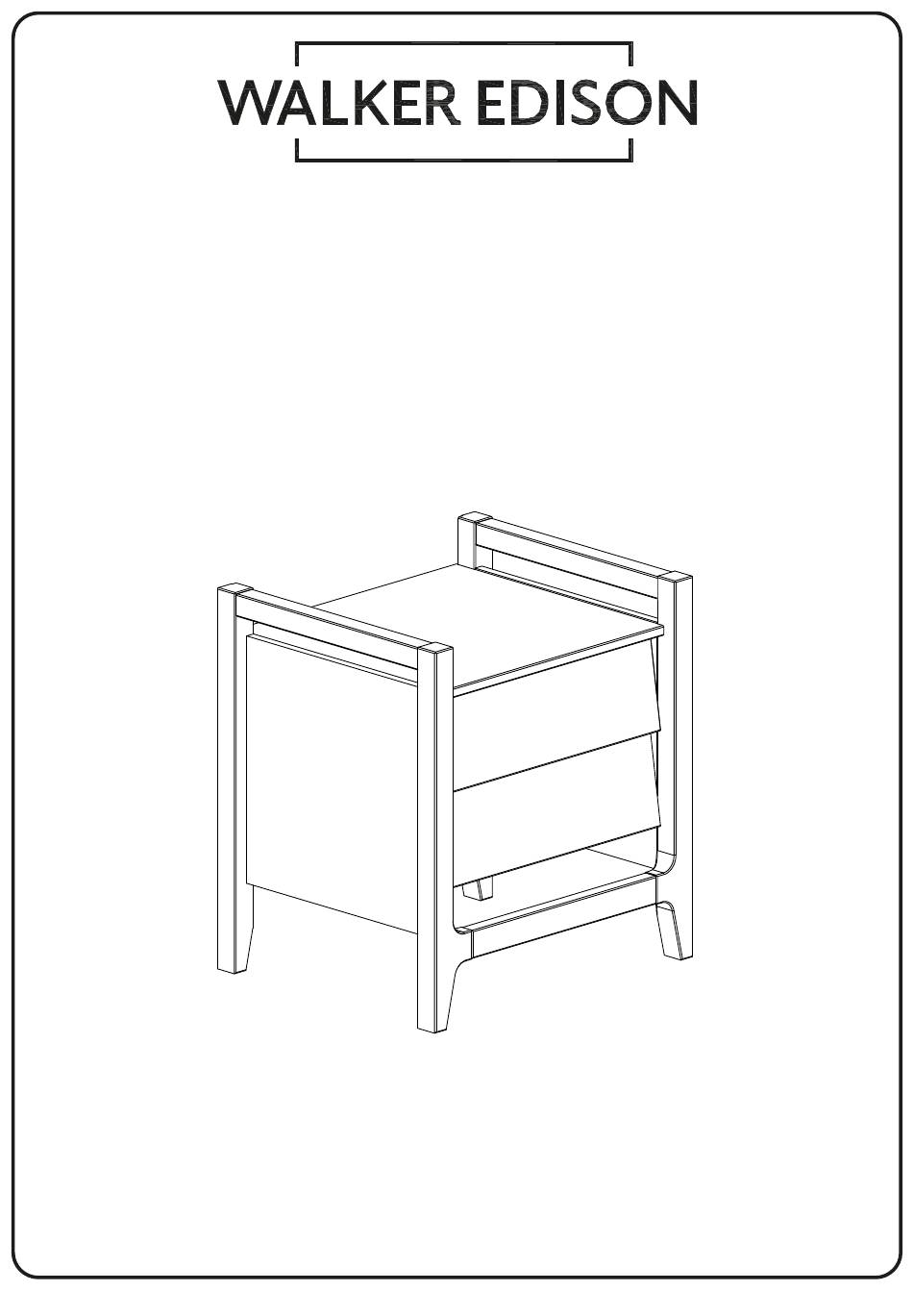

Oswald Solid Wood
Nightstand
SKU: OSWB4C
LOT:
AAYYWW-XXX
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com
1
Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved.
Revised 03/2025-V8

Advertisement

loading
Need help?

Need help?

Do you have a question about the Oswald OSWB4C and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Oswald OSWB4C

Summary of Contents for Walker Edison Oswald OSWB4C

  • Page 1 SKU: OSWB4C LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, to report damage, or request parts. www.walkeredison.com Copyright © 2024, by Walker Edison Furniture Co., LLC, All rights reserved. Revised 03/2025-V8...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty Slide care Your furniture has highly durable wooden sliders.

  • Page 3: Part List

    OSWALD LOT: AAYYWW-XXX Distribution By: Date: MM/20YY Walker Edison Furniture Company Rev. MM/20YY-VX 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...

  • Page 4: Hardware List

    Hardware List Part Name Size Quantity 8x40mm Wooden dowel 8x30mm Wooden dowel 4,0x30mm Screw 5x24mm Cam bolt 15x12mm Cam lock Screw 3,0x16mm 7,0x50mm Bolt Hex key 10x20mm Wooden dowel Screw 4,0x25mm Fixing device The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Insert Wooden dowel (B) into the Top Panel (21), Right Side Panel (22), Left Side Panel (23), Right Side Drawer (32) and Left Side Drawer (33). Wood Dowels Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture.
  • Page 6 Step 2 Insert Wooden dowel (I) into the Drawer Runner (45). To keep your product looking its best and scratch-free, try assembling it on a soft surface like carpet or a blanket. This helps prevent any accidental scratches and keeps your furniture in top shape!
  • Page 7 Step 3 Attach Cam bolt (D) to Right Front Foot (28), Right Back Foot (29), Left Front Foot (30) and Left Back Foot (31) using a Phillips screwdriver.
  • Page 8 Step 4 Use Screw (C) to join Side Top Crossbars (17) to Right Front Foot (28) and Right Back Foot (29) with a Phillips screwdriver. Attention Once this step is completed, your product should look like this: Attention...
  • Page 9 Step 5 Secure Left Side Panel (23) to Left Front Foot (30). Insert Cam locks (E) into Left Side Panel (23) and tighten with a Phillips head screwdriver. Attention: These holes must be on the top side Once this step is completed, your product should look like this: Cam Locks Cam Locks help securely join two pieces...
  • Page 10 Step 6 Secure Right Side Panel (22) to Right Front Foot (28) inserting Cam locks (E) and tightening with a Phillips head screwdriver Attention: These holes must be on the top side Once this step is completed, your product should look like this:...
  • Page 11 Step 7 Secure Right Side Panel (22) to Right Back Foot (29). Insert Cam locks (E) into Right Side Panel (22) and tighten with a Phillips head screwdriver. Use Bolt (G) to attach the Right Back Foot (17) with Hex Key (H). Once this step is completed, your product should look like this:...
  • Page 12 Step 8 Secure Left Side Panel (23) to Left Back Foot (31) using Cam locks (E) and a Phillips screwdriver. Use Bolt (G) to attach Left Back Foot (31) to Side Top Crossbar (17) with Hex Key (H). Once this step is completed, your product should look like this:...
  • Page 13 Step 9 Insert Cam bolt (D) to Right Side Panel (22) and Left Side Panel (23) with a Phillips screwdriver.
  • Page 14 Step 10 Use Screw ( J) to attach Drawer Runner (45) to Right Side Panel (22) and Left Side Panel (23) with a Phillips head screwdriver. Once this step is completed, your product should look like this:...
  • Page 15 Step 11 Use Screw (C) to attach Bottom Front Crossbeam (27) to Right Front Foot (28) with a Phillips screwdriver. Then, insert Cam bolt (D) to Right Side Panel (22), Left Side Panel (23), Right Back Foot (29) and Left Back Foot (31). Once this step is completed, your product should look like this:...
  • Page 16 Step 12 Secure Top Panel (21) and Bottom Rear Crossbeam (24) to Right Side Panel (22) using Cam locks (E) and a Phillips screwdriver. Once this step is completed, your product should look like this:...
  • Page 17 Step 13 Slide Back Panel (26) into the grooves on Top Panel (21) and Bottom Rear Crossbeam (24). Name and address of the supplier and date of production. Once this step is completed, your product should look like this:...
  • Page 18 Step 14 Secure Top Panel (21), Bottom Rear Crossbeam (24) and Bottom Front Crossbeam (27) to Left Side Panel (23) using Cam locks (E) and a Phillips head screwdriver. Use Screw (C) to attach the Bottom Front Crossbeam (27) to the Left Side Panel (23) with a Phillips head screwdriver.
  • Page 19 Step 15 Use Screw (F) and Fixing device (K) to secure Back panel (26) with a Phillips screwdriver. 2° 1°...
  • Page 20 Step 16 Insert Cam bolt (D) to Drawer Front (36) with a Phillips screwdriver.
  • Page 21 Step 17 Secure Right Side Drawer (32) and Left Side Drawer (33) to Drawer Front (36) using Cam locks (E) and a Phillips screwdriver. Once this step is completed, your product should look like this:...
  • Page 22 Step 18 Slide Drawer Bottom (34) into the grooves on Right Drawer Side (32) and Left Drawer Side (33). Use Screw (C) and a Phillips screwdriver to secure Drawer Back (35). Once this step is completed, your product should look like this:...
  • Page 23 Step 19 Insert the wooden dowels (B) into the Drawer Runner (45).
  • Page 24 Step 20 One at a time, place each drawer inside the unit, ensuring that you have passed the wooden dowel that is on the drawer slide. Then, insert Wooden Dowels (A) into place inside the drawers. Please note: Do not push the dowel all the way in. It will slightly stick out into the drawer so you are able to remove it if needed.
  • Page 25 You did it! Enjoy your new nightstand! 47 lbs 21 kg 5 lbs 2.5 kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 26 Assembling furniture can be tricky sometimes. Our customer service team, located in Utah, is here for product information, help assembling a product, or for any other customer support issue Call us at 801-433-3008 Email us at service@walkeredison.com Visit our Customer Service website at walkeredison.com/pages/customer-service We are available to help Monday-Thursday 8am-5pm, Friday 8am-3pm MST...
