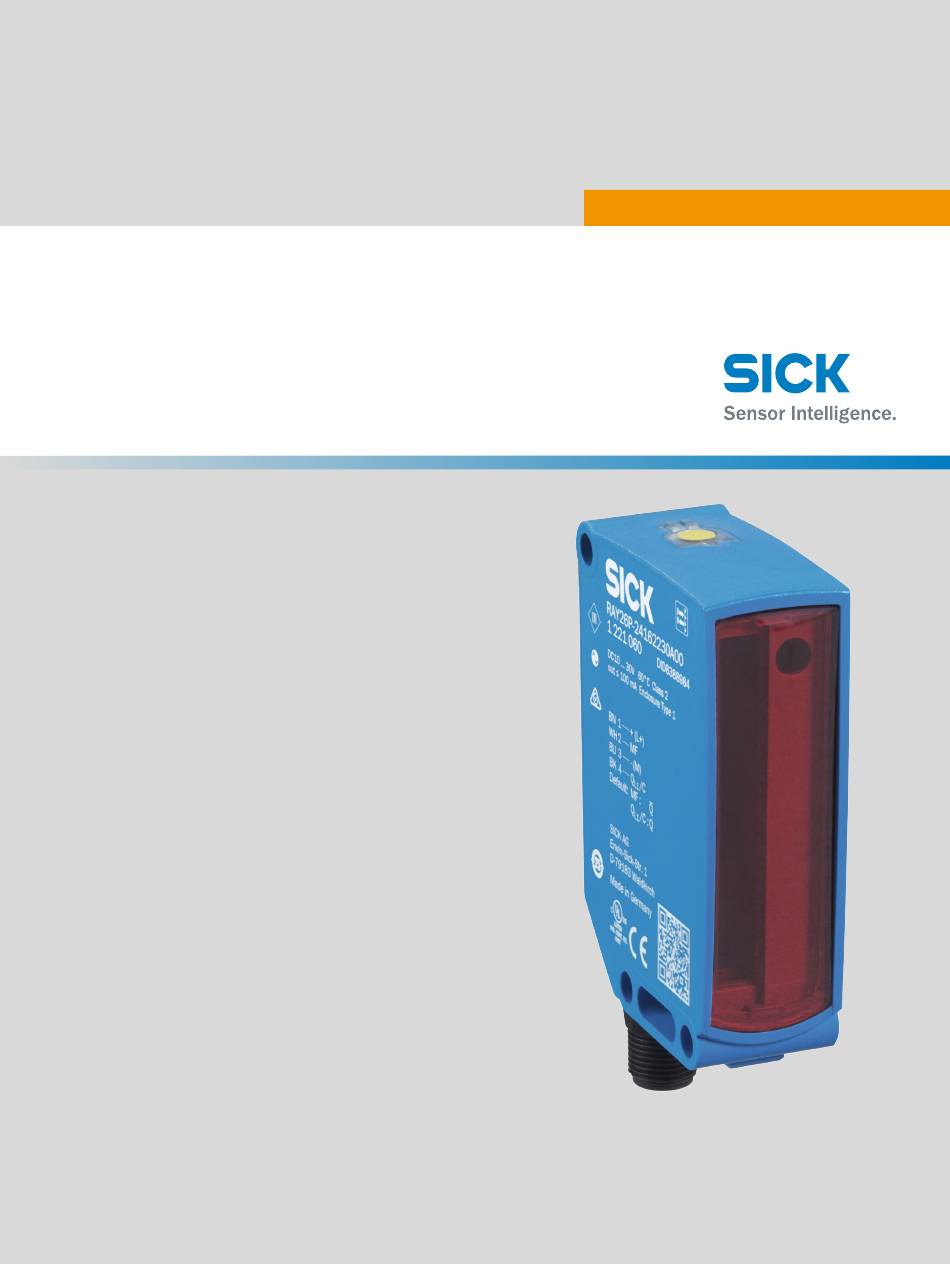

O P E R A T I N G I N S T R U C T I O N S

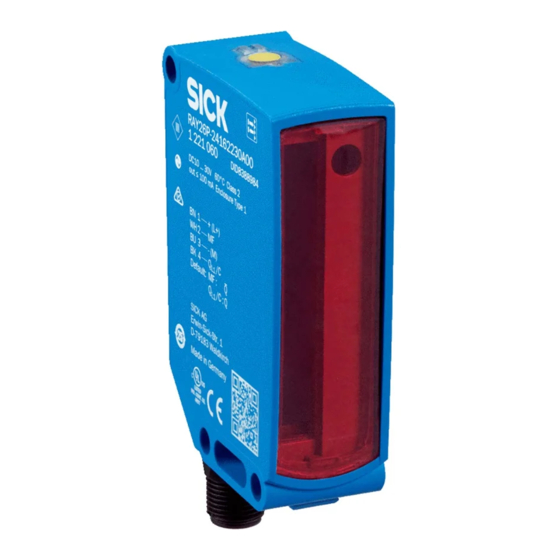

RAY26
MultiTask photoelectric sensors

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RAY26 and is the answer not in the manual?

Questions and answers

Related Manuals for SICK RAY26

Summary of Contents for SICK RAY26

  • Page 1 O P E R A T I N G I N S T R U C T I O N S RAY26 MultiTask photoelectric sensors...
  • Page 2 O P E R A T I N G I N S T R U C T I O N S RAY26 MultiTask photoelectric sensors...
  • Page 3 This work is protected by copyright. Any rights derived from the copyright shall be reserved for SICK AG. Reproduction of this document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Any modifica‐...

  • Page 4: Table Of Contents

    Intended use..................Operating and status indicators............Mounting..................... Electrical installation................ Commissioning.................. Troubleshooting................. 13 Disassembly and disposal............... 14 Maintenance..................14 Technical data..................15 11.1 Electrical and mechanical data............... 11.2 Dimensional drawing................11.3 Process data structure................8022178.12QW | SICK Subject to change without notice...

  • Page 5: General Safety Notes

    “sensor” in the following) for the optical, non-contact detection of objects, animals, and persons. A reflector is required for this product to function. If the product is used for any other purpose or modified in any way, any warranty claim against SICK AG shall become void.

  • Page 6: Electrical Installation

    Explanation of the connection diagram (Tables 1-4): Alarm = alarm output (see table 2 table MF = multifunctional, programmable output n. c. = not connected QL1/C = switching output, IO-Link communication 8022178.12QW | SICK Subject to change without notice...
  • Page 7 1 = BN 2 = WH 2 = WH 3 = BU 3 = BU 4 = BK 4 = BK 0.14 mm 0.14 mm AWG26 AWG26 Table 3: Push / pull 8022178.12QW | SICK Subject to change without notice...

  • Page 8: Commissioning

    The sensor must have a clear view of the reflector, with no object in the path of the beam see figure 1]. You must ensure that the optical openings of the sensor and reflector are completely clear. 8022178.12QW | SICK Subject to change without notice...
  • Page 9 COMMISSIONING Figure 1: Alignment NOTE The adjustment of the height (1) should be separated from the adjustment of the angle (2). Figure 3: (2) Figure 2: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 10 Then move the sensor down until the lower edge of the light band will hit the con‐ veyor belt (see light band on metal plate). Then fix the housing at the bracket. The light band may not be moved further into the conveyor. 8022178.12QW | SICK Subject to change without notice...
  • Page 11 RAY26P-xxxxx3: sensing range depends on the selected MDO (selectable via IO-Link): 3 mm = 0 ... 2 m 5 mm = 0 ... 3 m 10 mm = 0 ... 4.5 m Sensing range setting: 8022178.12QW | SICK Subject to change without notice...
  • Page 12 (which causes false signals of the sensor) can be suppressed. The setting of the conveyor blanking can be done via IO-Link with the index 238. After setting the sensor has to be taught again (index 2, value 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 13: Troubleshooting

    Yellow LED flashes Distance between sensor and Check sensing range / check reflector is too large / light alignment / SICK reflector is band is not completely aligned recommended / Cleaning of to the reflector / reflector is the optical surfaces (sensor...

  • Page 14: Disassembly And Disposal

    • This symbol on the product, its package or in this document, indicates that a product is subject to these regulations. Maintenance SICK sensors are maintenance-free. We recommend doing the following regularly: • Clean the external lens surfaces •...

  • Page 15: Technical Data

    C = Interference suppression D = outputs overcurrent and short-circuit protected Avoid condensation on the front screen of the sensor and on the reflector. Allowed temperature change after Teach +/- 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 16: Dimensional Drawing

    53.3 (0.27) (2.1) Ø 12.8 (0.50) (0.83) (0.83) Figure 9: RAY26 with cable Figure 10: RAY26 with connector Center of optical axis Fixing hole Ø 5.2 mm Connection BluePilot blue: AutoAdapt indicator during run mode Teach-in button LED indicator yellow: status of received light beam LED indicator green: supply voltage active 11.3...
  • Page 17 B E T R I E B S A N L E I T U N G RAY26 MultiTask-Sensoren...
  • Page 18 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zuläs‐ sig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftli‐...
  • Page 19 Bestimmungsgemäße Verwendung..........20 Betriebs- und Statusanzeigen............20 Montage....................20 Elektrische Installation..............21 Inbetriebnahme................. 23 Störungsbehebung................28 Demontage und Entsorgung............29 Wartung....................29 Technische Daten................30 22.1 Elektrische und mechanische Daten............22.2 Maßzeichnung................... 22.3 Prozessdatenstruktur................8022178.12QW | SICK Subject to change without notice...

  • Page 20: Allgemeine Sicherheitshinweise

    UL Environmental Rating: Enclosure type 1 Bestimmungsgemäße Verwendung Die RAY26 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Ver‐...

  • Page 21: Elektrische Installation

    Artikelnummer heruntergeladen werden. Erläuterungen zum Anschlussschema (Tabelle 1 und -4): Alarm = Alarmausgang (siehe Tabelle 10 Tabelle MF = programmierbarer Multifunktionsausgang n. c. = unbeschaltet QL1 / C = Schaltausgang, IO-Link-Kommunikation 8022178.12QW | SICK Subject to change without notice...
  • Page 22 1 = BN 2 = WH 2 = WH 3 = BU 3 = BU 4 = BK 4 = BK 0,14 mm 0,14 mm AWG26 AWG26 Tabelle 11: Push / pull 8022178.12QW | SICK Subject to change without notice...

  • Page 23: Inbetriebnahme

    Der Sensor muss freie Sicht auf den Reflektor haben, es darf sich kein Objekt im Strahlen‐ gang befinden [siehe Abbildung 11]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und Reflektor vollständig frei sind. 8022178.12QW | SICK Subject to change without notice...
  • Page 24 INBETRIEBNAHME Abbildung 11: Ausrichtung HINWEIS Empfehlung: Die Anpassung der Höhe (1) muss von der Anpassung des Winkels (2) getrennt sein. Abbildung 13: (2) Abbildung 12: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 25 Bewegen Sie dann den Sensor nach unten, bis der untere Rand des Lichtbandes auf das Förderband trifft (siehe Lichtband auf der Metallplatte). Befestigen Sie dann das Gehäuse am Halter. Das Lichtband darf nicht weiter in Richtung Förderband bewegt werden. 8022178.12QW | SICK Subject to change without notice...
  • Page 26 Abbildung 14, Seite Abbildung 14: Schaltabstandsbereiche Tabelle 13: Definition des Schaltabstands RAY26P-xxxxx3 PL80A 0 ... 4,5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4,5 m Einstellung des Schaltabstands: 8022178.12QW | SICK Subject to change without notice...
  • Page 27 Förderbandes (die Falschsignale des Sensors verursachen) unterdrückt werden. Die Einstellung der Förderbandausblendung kann über IO-Link mit Index 238 erfolgen. Nach der Einstellung muss der Sensor erneut geteacht werden (Index 2, Wert 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 28: Störungsbehebung

    Schaltabstand prüfen / Aus‐ Reflektor ist zu groß / Licht‐ richtung prüfen / Reflektor strahl ist nicht vollständig auf von SICK wird empfohlen / Reflektor ausgerichtet / Reinigung der optischen Flä‐ Reflektor ist nicht geeignet / chen (Sensor und Reflektor) Frontscheibe und/oder Reflek‐...

  • Page 29: Demontage Und Entsorgung

    öffentlichen Sammelstellen abzugeben. • Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegen‐ den Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. Wartung SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • die optischen Grenzflächen zu reinigen •...

  • Page 30: Technische Daten

    B = Ein- und Ausgänge verpolsicher C = Störimpulsunterdrückung D = Ausgänge überstrom- und kurzschlussfest Kondensation auf der Frontscheibe des Sensors und auf dem Reflektor vermeiden. Zulässige Temperaturänderung nach dem Teach-in: ±20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 31: Maßzeichnung

    44,2 10,8 10,8 38,9 38,9 53,4 53,3 Ø 12,8 Abbildung 19: RAY26 mit Leitung Abbildung 20: RAY26, mit Stecker Mitte Optikachse Befestigungsbohrung Ø 5,2 mm Anschluss BluePilot blau: AutoAdapt-Anzeige im Run-Betrieb Teach-In-Taste Anzeige-LED gelb: Status Lichtempfang Anzeige-LED grün: Versorgungsspannung aktiv 22.3...
  • Page 32 N O T I C E D ’ I N S T R U C T I O N RAY26 Capteurs multi-tâches...
  • Page 33 Cet ouvrage est protégé par les droits d'auteur. Les droits établis restent dévolus à la société SICK AG. La reproduction de l'ouvrage, même partielle, n'est autorisée que dans le cadre légal prévu par la loi sur les droits d'auteur. Toute modification, tout abrègement ou toute traduction de l'ouvrage est interdit sans l'accord écrit exprès de la...
  • Page 34 Mise en service.................. 38 Élimination des défauts..............43 Démontage et mise au rebut............44 Maintenance..................44 Caractéristiques techniques............45 33.1 Caractéristiques électriques et mécaniques.......... 33.2 Plan coté....................33.3 Structure de données de process............8022178.12QW | SICK Subject to change without notice...

  • Page 35: Consignes Générales De Sécurité

    UL Environmental Rating: Enclosure type 1 Utilisation conforme RAY26 est une barrière réflexe optoélectronique (appelée capteur dans ce document) qui permet la détection optique sans contact d’objets, d’animaux et de personnes. Un réflecteur est nécessaire à son fonctionnement. Toute autre utilisation ou modification du produit annule la garantie de SICK AG.

  • Page 36: Installation Électrique

    Explications du schéma de raccordement (tableaux 1 et -4) : Alarme = sortie d’alarme (voir tableau 18 tableau MF = sortie multifonction programmable n. c. = non raccordé QL1 / C = sortie de commutation, communication IO-Link 8022178.12QW | SICK Subject to change without notice...
  • Page 37 1 = BN (marron) 2 = WH (blanc) 2 = WH (blanc) 3 = BU (bleu) 3 = BU (bleu) 4 = BK (noir) 4 = BK (noir) 0,14 mm 0,14 mm AWG26 AWG26 8022178.12QW | SICK Subject to change without notice...

  • Page 38: Mise En Service

    Le capteur doit disposer d’un champ de vision dégagé sur le réflecteur, il ne doit donc y avoir aucun objet dans la trajectoire du faisceau [voir illustration 21]. S’assurer que les ouvertures optiques du capteur et du réflecteur sont parfaitement dégagées. 8022178.12QW | SICK Subject to change without notice...
  • Page 39 MISE EN SERVICE Illustration 21: Alignement REMARQUE Recommandation : l’adaptation de la hauteur (1) doit être réalisée séparément de l’adap‐ tation de l’angle (2). Illustration 23: (2) Illustration 22: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 40 (voir la bande lumineuse sur la plaque métallique). Puis fixez le boîtier sur le support. La bande lumineuse ne doit pas être déplacée plus loin en direction de la bande transporteuse. 8022178.12QW | SICK Subject to change without notice...
  • Page 41 Tableau 21: Définition de la distance de commutation RAY26P-xxxxx3 PL80A 0 ... 4,5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4,5 m Réglage de la distance de détection : 8022178.12QW | SICK Subject to change without notice...
  • Page 42 Le réglage du masquage de la bande transporteuse peut s’effectuer via IO-Link avec index 238. Après le réglage, le capteur doit être soumis à un nouvel apprentissage (index 2, valeur 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 43: Élimination Des Défauts

    La distance entre le capteur Vérifier la distance de commu‐ et le réflecteur est trop tation/Vérifier l’alignement/Le grande/Le faisceau lumineux réflecteur de SICK est recom‐ n’est pas entièrement aligné mandé/Nettoyage des sur‐ sur le réflecteur/Le réflecteur faces optiques (capteur et ne convient pas/La vitre fron‐...

  • Page 44: Démontage Et Mise Au Rebut

    • Ce symbole sur le produit, son emballage ou dans ce document indique qu’un produit est soumis à ces régulations. Maintenance Les capteurs SICK ne nécessitent aucune maintenance. Nous vous recommandons de procéder régulièrement • au nettoyage des surfaces optiques •...

  • Page 45: Caractéristiques Techniques

    D = sorties protégées contre les courts-circuits et les surcharges Éviter la condensation sur la vitre frontale du capteur et sur le réflecteur. Changement de température après chaque apprentissage +/- 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 46: Plan Coté

    53.3 (0.27) (2.1) Ø 12.8 (0.50) (0.83) (0.83) Illustration 29: RAY26 avec câble Illustration 30: RAY26 avec connecteur mâle Centre de l’axe optique Trou de fixation Ø 5,2 mm Raccordement BluePilot blue : indicateur AutoAdapt pendant le mode Marche Bouton d’apprentissage LED d’état jaune : état réception de lumière...
  • Page 47 M A N U A L D E I N S T R U Ç Õ E S RAY26 Sensores MultiTask...
  • Page 48 Notas legais Reservados os direitos autorais do presente documento. Todos os direitos permane‐ cem em propriedade da empresa SICK AG. A reprodução total ou parcial desta obra só é permitida dentro dos limites regulamentados pela Lei de Direitos Autorais. É proibido alterar, resumir ou traduzir esta obra sem a autorização expressa e por escrito da SICK...
  • Page 49 Instalação elétrica................51 Colocação em operação..............53 Eliminação de falhas................ 58 Desmontagem e descarte............... 59 Manutenção..................59 Dados técnicos.................. 60 44.1 Dados mecânicos e elétricos..............44.2 Desenho dimensional................44.3 Estrutura de dados de processos............8022178.12QW | SICK Subject to change without notice...

  • Page 50: Instruções Gerais De Segurança

    UL Environmental Rating: Enclosure type 1 Especificações de uso O RAY26 é uma barreira de luz de reflexão optoeletrônica (doravante denominada “sen‐ sor”) utilizada para a detecção óptica, sem contato, de objetos, animais e pessoas. É necessário um refletor para o funcionamento. Qualquer utilização diferente ou alterações do produto ocasionam a perda da garantia da SICK AG.

  • Page 51: Instalação Elétrica

    Explicações relativas ao esquema de conexões (tabela 1 e -4): Alarme = saída de alarme (ver tabela 26 tabela MF = saída multifuncional programável n. c. = sem ligação QL1 / C = saída de comutação, comunicação IO-Link 8022178.12QW | SICK Subject to change without notice...
  • Page 52 2 = WH (branco) 2 = WH (branco) 3 = BU (azul) 3 = BU (azul) 4 = BK (preto) 4 = BK (preto) 0,14 mm 0,14 mm AWG26 AWG26 Tabela 27: Push/pull 8022178.12QW | SICK Subject to change without notice...

  • Page 53: Colocação Em Operação

    O espaço entre o refletor e o sensor deve estar livre; não pode haver nenhum objeto posi‐ cionado na trajetória do raio luminoso [ver figura 31]. Certificar-se de que as aberturas ópticas do sensor e do refletor estejam completamente livres. 8022178.12QW | SICK Subject to change without notice...
  • Page 54 COLOCAÇÃO EM OPERAÇÃO Figura 31: Alinhamento NOTA Recomendação: O ajuste da altura (1) deve ser separado do ajuste do ângulo (2). Figura 33: (2) Figura 32: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 55 (ver faixa de luz na placa de metal). A seguir, fixe a carcaça no suporte. A faixa de luz não pode ser deslocada ainda mais na direção da esteira transportadora. 8022178.12QW | SICK Subject to change without notice...
  • Page 56 34, página Figura 34: áreas de distância de ligação Tabela 29: Definição distância de comutação RAY26P-xxxxx3 PL80A 0 ... 4,5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4,5 m 8022178.12QW | SICK Subject to change without notice...
  • Page 57 O ajuste da supressão da esteira transportadora pode ser realizado por meio de IO- -Link com índice 238. Após a configuração, o sensor deve ser novamente programado (índice 2, valor 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 58: Eliminação De Falhas

    é grande demais/O comutação/Verificar o alinha‐ feixe de luz não está total‐ mento/É recomendado o mente alinhado para o refle‐ refletor da SICK/Limpeza das tor/O refletor não é ade‐ superfícies óticas (sensor e quado/O vidro frontal e/ou o refletor) refletor está...

  • Page 59: Desmontagem E Descarte

    • Este símbolo sobre o produto, seu pacote o neste documento, indica que um produto está sujeito a esses regulamentos. Manutenção Os sensores SICK não requerem manutenção. Recomendamos que se efetue em intervalos regulares • uma limpeza das superfícies ópticas •...

  • Page 60: Dados Técnicos

    D = Saídas protegidas contra sobrecorrente e curto-circuito Evitar a formação de condensação no vidro frontal do sensor e no refletor. Mudança de temperatura admissível após o teach in: ± 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 61: Desenho Dimensional

    (2.1) Ø 12.8 (0.50) (0.83) (0.83) Figura 39: RAY26 com cabo Figura 40: RAY26, com conector macho Centro do eixo do sistema óptico Orifício de montagem Ø 5.2 mm Conexão BluePilot azul: indicador AutoAdapt na operação Run Tecla Teach-In Indicador LED amarelo: status recepção luminosa LED indicador, verde: tensão de alimentação ativa...
  • Page 62 I S T R U Z I O N I P E R L ’ U S O RAY26 Sensori MultiTask...
  • Page 63 Questo manuale è protetto dai diritti d'autore. I diritti che ne conseguono rimangono alla ditta SICK. Il manuale o parti di esso possono essere fotocopiati esclusivamente entro i limiti previsti dalle disposizioni di legge in materia di diritti d’autore. Non è con‐...
  • Page 64 Installazione elettrica............... 66 Messa in servizio................68 Eliminazione difetti................73 Smontaggio e smaltimento............. 74 Manutenzione..................74 Dati tecnici..................75 55.1 Dati elettrici e meccanici................55.2 Disegno quotato..................55.3 Struttura dati di processo................ 8022178.12QW | SICK Subject to change without notice...

  • Page 65: Avvertenze Di Sicurezza Generali

    UL Environmental Rating: Enclosure type 1 Uso conforme alle disposizioni RAY26 è un sensore fotoelettrico a riflettore (di seguito detto sensore) utilizzato per il rilevamento ottico senza contatto di oggetti, animali e persone. Per il funzionamento è necessario un riflettore. Se viene utilizzato diversamente e in caso di modifiche del pro‐...

  • Page 66: Installazione Elettrica

    Spiegazioni dello schema di collegamento (tabelle 1 e -4): Allarme = uscita allarme (vedere tabella 34 tabella MF = uscita multifunzione programmabile n. c. = non commutato QL1 / C = uscita di commutazione, comunicazione IO-Link 8022178.12QW | SICK Subject to change without notice...
  • Page 67 1 = BN 1 = BN 2 = WH 2 = WH 3 = BU 3 = BU 4 = BK 4 = BK 0,14 mm 0,14 mm AWG26 AWG26 Tabella 35: Push/pull 8022178.12QW | SICK Subject to change without notice...

  • Page 68: Messa In Servizio

    Il sensore deve avere una visuale libera sul riflettore e nella traiettoria del raggio non devono esservi oggetti [v. figura 41]. Prestare attenzione affinché le aperture ottiche del sensore e del riflettore siano completamente libere. 8022178.12QW | SICK Subject to change without notice...
  • Page 69 MESSA IN SERVIZIO Figura 41: Orientamento INDICAZIONE Suggerimento: l’adattamento dell’altezza (1) deve essere separato dall’adattamento dell’angolo (2). Figura 43: (2) Figura 42: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 70 (vedere il fascio di luce sulla piastra metallica). Fis‐ sare infine l’alloggiamento sul supporto. Non è consentito muovere ulteriormente il fascio di luce in direzione del nastro trasportatore. 8022178.12QW | SICK Subject to change without notice...
  • Page 71 Figura 44: intervalli delle distanze di commutazione Tabella 37: Definizione della distanza di lavoro RAY26P-xxxxx3 PL80A 0 ... 4,5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4,5 m Regolazione della distanza di commutazione: 8022178.12QW | SICK Subject to change without notice...
  • Page 72 (che causano segnali erronei del sensore). L’impostazione dell’interruzione del nastro trasportatore può essere effettuata tramite IO-Link con indice 238. Dopo l’impostazione ripetere il teach-in del sensore (indice 2, valore 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 73: Eliminazione Difetti

    è troppo grande/il lavoro/controllare l’allinea‐ raggio luminoso non è com‐ mento/si raccomanda l’uso di pletamente allineato al riflet‐ un riflettore SICK/pulizia delle tore/il riflettore non è ade‐ superfici ottiche (sensore e guato/il frontalino e/o il riflet‐ riflettore) tore sono sporchi Il LED giallo non è...

  • Page 74: Smontaggio E Smaltimento

    Questo simbolo presente sul prodotto, nella sua confezione o nel presente documento, indica che un prodotto è soggetto a tali regolamentazioni. Manutenzione I sensori SICK sono esenti da manutenzione. A intervalli regolari si consiglia di • pulire le superfici limite ottiche •...

  • Page 75: Dati Tecnici

    C = Soppressione impulsi di disturbo D = uscite protette da sovracorrente e da cortocircuito. Evitare la condensa sul frontalino del sensore e sul riflettore. Consentito cambio temperatura dopo teach +/- 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 76: Disegno Quotato

    (2.1) Ø 12.8 (0.50) (0.83) (0.83) Figura 49: RAY26 con cavo Figura 50: RAY26, con connettore maschio Centro asse ottico Foro di fissaggio Ø 5,2 mm Collegamento BluePilot blue: indicatore AutoAdapt durante la modalità funzionamento Pulsante teach-in Indicatore LED giallo: stato ricezione luce Indicatore LED verde: tensione di alimentazione attiva 55.3...
  • Page 77 I N S T R U C C I O N E S D E U S O RAY26 Sensores multitask...
  • Page 78 Este documento está protegido por la legislación sobre la propiedad intelectual. Los derechos derivados de ello son propiedad de SICK AG. Únicamente se permite la repro‐ ducción total o parcial de este documento dentro de los límites establecidos por las disposiciones legales sobre propiedad intelectual.
  • Page 79 Puesta en servicio................83 Resolución de problemas..............88 Desmontaje y eliminación............... 89 Mantenimiento.................. 89 Datos técnicos................... 90 66.1 Datos eléctricos y mecánicos..............66.2 Dibujo acotado..................66.3 Estructura de los datos de proceso............8022178.12QW | SICK Subject to change without notice...

  • Page 80: Indicaciones Generales De Seguridad

    UL Environmental Rating: Enclosure type 1 Uso conforme a lo previsto La RAY26 es una fotocélula optoelectrónica de reflexión sobre espejo (en lo sucesivo llamada sensor) empleada para la detección óptica y sin contacto de objetos, animales y personas. Para que funcione es necesario un reflector. Cualquier uso diferente al pre‐...

  • Page 81: Instalación Eléctrica

    Explicaciones relativas al diagrama de conexión (tabla 1 y -4): Alarma = salida de alarma (véase tabla 42 tabla MF = salida multifunción programable n. c. = sin conmutación QL1/C = salida conmutada, comunicación con sistema IO-Link 8022178.12QW | SICK Subject to change without notice...
  • Page 82 1 = BN (marrón) 2 = WH (blanco) 2 = WH (blanco) 3 = BU (azul) 3 = BU (azul) 4 = BK (negro) 4 = BK (negro) 0,14 mm 0,14 mm AWG26 AWG26 8022178.12QW | SICK Subject to change without notice...

  • Page 83: Puesta En Servicio

    El sensor debe tener una visión despejada del reflector, no puede haber ningún objeto en la trayectoria del haz [véase figura 51]. Hay que procurar que las aperturas ópticas del sensor y del reflector estén completamente libres. 8022178.12QW | SICK Subject to change without notice...
  • Page 84 PUESTA EN SERVICIO Figura 51: Alineación INDICACIÓN Recomendación: la adaptación de la altura (1) deberá estar separada de la adaptación del angulo (2). Figura 53: (2) Figura 52: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 85 (véase la banda de luz sobre la placa metálica). Sujete la carcasa al soporte. Ahora no debe continuar desplazando la banda de luz en dirección a la cinta transportadora. 8022178.12QW | SICK Subject to change without notice...
  • Page 86 Figura 54: rangos de distancias de conmutación Tabla 45: Definición de distancia de conmutación RAY26P-xxxxx3 PL80A 0 ... 4,5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4,5 m Ajuste de la distancia de conmutación: 8022178.12QW | SICK Subject to change without notice...
  • Page 87 El ajuste del cegado de la cinta transportadora puede efectuarse a través de IO-Link con indice 238. Después del ajuste es necesario repetir el aprendizaje del sensor (índice 2, valor 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 88: Resolución De Problemas

    SICK/ el reflector/El reflector no es Limpieza de las superficies adecuado/La pantalla frontal ópticas (sensor y reflector) y/o el reflector están sucios El LED amarillo no se ilumina a Sin tensión o tensión por...

  • Page 89: Desmontaje Y Eliminación

    La presencia de este símbolo en el producto, el material de embalaje o este documento indica que el producto está sujeto a esta reglamentación. Mantenimiento Los sensores SICK no precisan mantenimiento. A intervalos regulares, recomendamos: • Limpiar las superficies ópticas externas •...

  • Page 90: Datos Técnicos

    C = Supresión de impulsos parásitos D=Salidas a prueba de sobrecorriente y cortocircuitos. Evitar la condensación en la pantalla frontal del sensor y en el reflector. Cambio de temperatura admisible después del aprendizaje +/- 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 91: Dibujo Acotado

    (2.1) Ø 12.8 (0.50) (0.83) (0.83) Figura 59: RAY26 con cable Figura 60: RAY26, con conector macho Centro del eje óptico Orificio de fijación Ø 5,2 mm Conexión BluePilot azul: indicador AutoAdapt durante el modo de funcionamiento Tecla teach-in LED indicador amarillo: estado de recepción de luz LED indicador verde: tensión de alimentación activa...
  • Page 92 操 作 指 南 RAY26 多任务传感器...
  • Page 93 所说明的产品 RAY26 制造商 SICK AG Erwin-Sick-Str.1 79183 Waldkirch, Germany 德国 法律信息 本文档受版权保护。其中涉及到的一切权利归西克公司所有。只允许在版权法的范 围内复制本文档的全部或部分内容。未经西克公司的明确书面许可，不允许对文档 进行修改、删减或翻译。 本文档所提及的商标为其各自所有者的资产。 © 西克公司版权所有。版权所有 原始文档 本文档为西克股份公司的原始文档。 8022178.12QW | SICK Subject to change without notice...
  • Page 94 一般安全提示................. 95 关于 UL 认证的提示............... 95 规定用途................95 运行状态显示................. 95 安装..................95 电气安装................96 调试..................98 故障排除................103 拆卸和废弃处置..............103 保养..................104 技术数据................105 77.1 电气和机械参数..................105 77.2 尺寸图...................... 106 77.3 过程数据结构..................106 8022178.12QW | SICK Subject to change without notice...

  • Page 95: 一般安全提示

    调试时防止设备受到潮湿和污染影响。 这些操作指南包含传感器寿命周期内所必需的信息。 ■ 关于 UL 认证的提示 The device must be supplied by a Class 2 source of supply. UL Environmental Rating: Enclosure type 1 规定用途 RAY26 是一种反射式光电传感器（下文简称为“传感器”），用于物体、动物和人体 的非接触式光学检测。执行功能需要反射器。如滥用本产品或擅自对其改装，则 SICK 公司的所有质保承诺均将失效。 运行状态显示 绿色 LED 指示灯：工作电压激活 BluePilot 蓝色：Run 模式下的 AutoAdapt 指示灯 示教键...

  • Page 96: 电气安装

    默认：MF 默认：Q 1 = BN（棕） 1 = BN（棕） 2 = WH（白） 2 = WH（白） 3 = BU（蓝） 3 = BU（蓝） 4 = BK（黑） 4 = BK（黑） 0.14 mm 0.14 mm AWG26 AWG26 8022178.12QW | SICK Subject to change without notice...
  • Page 97 0.14 mm 0.14 mm AWG26 AWG26 表格 51: 推/挽 + (L+) + (L+) 推挽式 (≤ 100 mA) ‒ (M) ‒ (M) + (L+) + (L+) 推挽式 (≤ 100 mA) ‒ (M) ‒ (M) 8022178.12QW | SICK Subject to change without notice...
  • Page 98 调试 表格 52: Alarm + (L+) + (L+) Alarm (≤ 100 mA) Alarm Alarm ‒ (M) ‒ (M) 调试 校准 将传感器对准合适的反射器。选择定位，确保红色发射光束射中反射器的中间。示教 前，必须清洁传感器和反射器的前盖。 传感器应无遮挡地观察到反射器，光路中不得有任何物体 [参见 插图 61]。此时应注意 传感器和反射器的光学开口处应无任何遮挡。 插图 61: 校准 8022178.12QW | SICK Subject to change without notice...
  • Page 99 调试 提示 建议：高度 (1) 的调整必须与角度 (2) 的调整分开进行。 插图 63: (2) 插图 62: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 100 调试 光带在两根输送带之间的中间区域的对准 a) 光带在输送带上方的对准。 光带必须平行于输送带定位。 3 mm 1 = 金属板 请将一块金属板定位于反射器前方。然后将传感器稍稍向上移动。光带位于输送 带上方约 20 mm 处。 然后将传感器向下移动，直至光带的下边缘接触到输送带（参见位于金属板上的 光带）。然后将外壳固定在支架上。光带不得继续向着输送带的方向移动。 8022178.12QW | SICK Subject to change without notice...
  • Page 101 参见 插图 64, 第 101 页 。 插图 64: 描述 表格 53: 触发感应距离定义 RAY26P-xxxxx3 PL80A 0 ... 4.5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4.5 m 调节触发感应距离： 8022178.12QW | SICK Subject to change without notice...
  • Page 102 ≥ 10 mm 最小可检测物体（MDO） MDO ≥ 3 mm，≥ 5 mm，≥ 10 mm： 可通过 IO-Link 选择 MDO 固定 输送带消隐（仅针对 RAY26P-xxxxx3） 通过输送带消隐可以直接在输送带上方实现检测区域的逐步禁用（A = 每层约 1 mm）。由此可对输送带（会造成传感器错误信号）的影响加以抑制。输送带消隐的 设置可通过 IO-Link 的索引 238 进行。 设置完成后，必须重新示教传感器（索引 2，值 65）。 8022178.12QW | SICK Subject to change without notice...

  • Page 103: 故障排除

    配置调整 表格 52, 第 98 页 c) 短路 c) 检查电气连接 各个蓝色 LED 指示灯的位置 前屏幕和/或反射片髒污 光學表面的清潔（感測器和 非常贴近 反射片） 黄色 LED 闪烁 传感器和反射器之间的间距 检查触发感应距离/检查对准 过大/光束未完全对准反射 状态/建议使用 SICK 反射器/ 器/反射器不适用/透明保护 清洁光学表面（传感器和反 盖和/或反射器脏污 射器） 虽然光束已在反射器上对准且 无电压或电压低于极限值 检查电源，检查整体电气连 光路中没有任何物体，但黄色 接（导线和插头连接） LED 未亮起 电压中断 确保电源稳定无中断...
  • Page 104 保养 提示 电池、电气和电子设备的废弃处置 根据国际指令，电池、蓄电池和电气或电子设备不得作为一般废物处理。 • 根据法律，所有者有义务在使用寿命结束时将这些设备返还给相应的公共收集 • 点。 • 产品、其包装或本文档中的此符号表示产品受这些法规约束。 保养 SICK 传感器无需保养。 我们建议，定期： 清洁镜头检测面 • 检查螺栓连接和插头连接 • 不得对设备进行任何改装。 如有更改,不另行通知。所给出的产品特性和技术参数并非质保声明。 8022178.12QW | SICK Subject to change without notice...

  • Page 105: 技术数据

    10 mm = 0 ... 4.5 m 16VDC...30VDC，无负荷 10VDC...16VDC，无负荷 信号传输时间（开启模式中的电阻性负荷时）。在 COM2-模式下允许偏差值。 明暗比 1:1，在开启模式时。在 IO-Link 模式下允许偏差值。 A = U 接口（已采取反极性保护措施） B = 具有反极性保护的输入端和输出端 C = 抑制干扰脉冲 D = 抗过载电流和抗短路输出端 避免传感器的透明保护盖和反射器上发生冷凝。 示教之后允许的温度改变 +/- 20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 106: 尺寸图

    (0.31) (1.53) 53.4 (2.10) (0.27) 53.3 (0.27) (2.1) Ø 12.8 (0.50) (0.83) (0.83) 插图 69: RAY26 带电缆 插图 70: RAY26，带插头 光轴中心 安装孔 Ø 5,2 mm 接口 BluePilot 蓝色：运行模式中的 AutoAdapt 指示灯 示教键 黄色 LED 指示灯：光接收状态 绿色 LED 指示灯：工作电压激活 77.3 过程数据结构 IO-Link V1.1...
  • Page 107 取 扱 説 明 書 RAY26 マルチタスクセンサ...
  • Page 108 説明されている製品 RAY26 メーカー SICK AG Erwin-Sick-Str.1 79183 Waldkirch Germany 法律情報 本書は著作権によって保護されています。著作権に由来するいかなる権利も SICK AG が保有しています。本書および本書の一部の複製は、著作権法の法的規定の範 囲内でのみ許可されます。本書の内容を変更、削除または翻訳することは、SICK AG の書面による明確な同意がない限り禁じられています。 本書に記載されている商標は、それぞれの所有者の所有です。 © SICK AG. 無断複写・複製・転載を禁ず。 オリジナルドキュメント このドキュメントは SICK AG のオリジナルドキュメントです。 8022178.12QW | SICK Subject to change without notice...
  • Page 109 一般的な安全上の注意事項............ 110 UL 認証に関する注意事項............. 110 正しいご使用方法..............110 動作・ステータス表示............110 取り付け................110 電気的設置................111 コミッショニング..............113 トラブルシューティング............118 分解および廃棄..............119 メンテナンス................. 119 技術仕様（抜粋）..............120 88.1 電気的および機械的データ..............120 88.2 寸法図...................... 121 88.3 プロセスデータ構造................121 8022178.12QW | SICK Subject to change without notice...

  • Page 110: 一般的な安全上の注意事項

    ■ います。 UL 認証に関する注意事項 The device must be supplied by a Class 2 source of supply. UL Environmental Rating: Enclosure type 1 正しいご使用方法 RAY26 とはリフレクタ形光電センサ (以下センサと呼ぶ) で、物体、動物または人 物などを光学技術により非接触で検知するための装置です。機能させるにはリフ レクタが必要です。製品を用途以外の目的で使用したり改造したりした場合は、 SICK AG に対する一切の保証請求権が無効になります。 動作・ステータス表示 緑色の LED インジケータ: 供給電圧 有効 青色の BluePilot: 実行モードでの AutoAdapt インジケータ...

  • Page 111: 電気的設置

    IO-Link モードでの使用: 機器を適切な IO-Link マスタに接続し、IODD/ファンクシ ョンブロックを使用してマスタまたは制御装置に接続してください。センサの緑 色の LED インジケータが点滅します。IODD とファンクションブロックは、 www.sick.com より商品番号を元にダウンロードできます。 配線図の説明 (表 1～4): アラーム = アラーム出力 (表 58 および表 60 参照) MF = プログラミング可能な多機能出力 n. c. = 未接続 QL1 / C = スイッチング出力、IO-Link 通信 8022178.12QW | SICK Subject to change without notice...
  • Page 112 Alarm デフォルト: 1 = 茶 1 = 茶 2 = 白 2 = 白 3 = 青 3 = 青 4 = 黒 4 = 黒 0.14 mm 0.14 mm AWG26 AWG26 8022178.12QW | SICK Subject to change without notice...

  • Page 113: コミッショニング

    ‒ (M) ‒ (M) 表 60: Alarm + (L+) + (L+) アラーム (≤ 100 mA) Alarm Alarm ‒ (M) ‒ (M) コミッショニング 光軸調整 センサを適切なリフレクタに合わせて光軸調整します。赤色の投光軸がリフレクタの 中央に照射されるように位置決めします。学習前にセンサおよびリフレクタのフロン トレンズを清掃してください。 センサからリフレクタへの視界が遮られたり、照射経路に対象物があってはなりませ ん [参照 図 71]。センサおよびリフレクタの光学的開口の視界を遮るものが一切ない ことを確認してください。 8022178.12QW | SICK Subject to change without notice...
  • Page 114 コミッショニング 図 71: 光軸調整 注意事項 推奨: 高さ (1) の調整は、角度 (2) の調整とは別に行うことをお勧めします。 図 73: (2) 図 72: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 115 コミッショニング 2 つのベルトの間の空間内の光帯の方向調整 a) ベルトの上の光帯の方向調整。 光帯はベルトと平行に配置させる必要があります。 3 mm 1 = 金属プレート 金属プレートをリフレクタの前に配置します。センサを少し上に動かしてくだ さい。光帯はベルトの約 20 mm 上に位置します。 続いて光帯の下端がベルトに当たるまでセンサを下に動かします (金属プレート 上の光帯を参照)。その後、 筐体をブラケットに固定します。光帯がこれ以上ベル ト方向に動かないようにしてください。 8022178.12QW | SICK Subject to change without notice...
  • Page 116 検出距離 関連する図に従って、センサとリフレクタの間隔を調整します: 参照 図 74, ページ 116。 図 74: 説明 表 61: 検出距離の定義 RAY26P-xxxxx3 PL80A 0 ... 4.5 m RAY26P-xxxxx5 PL80A 0 ... 3 m RAY26P-xxxxx9 PL80A 0 ... 4.5 m 検出距離の設定: 8022178.12QW | SICK Subject to change without notice...
  • Page 117 MDO ≥ 3 mm、≥ 5 mm、≥ 10 mm: IO-Link 経由で選択可能 MDO は固定 ベルトのブランキング (RAY26P-xxxxx3 のみ) ベルトのブランキングにより、ベルト真上の検出範囲 (A = レベルあたり約 1 mm) を 段階的に無効にすることが可能です。これによって (センサの偽信号の原因となる) ベルトの影響を抑制することができます。ベルトブランキングの設定は IO-Link から Index 238 で行うことができます。 設定後、センサーに指示を再度与える必要があります（インデックス 2、値 65） 。 8022178.12QW | SICK Subject to change without notice...

  • Page 118: トラブルシューティング

    検出距離を点検する/光軸調 が大きすぎる/光軸がリフレ 整を点検する/SICK のリフ クタの方に向けて完全に調 レクタを推奨/光学面 (セン 整されていない/リフレクタ サおよびリフレクタ) の清掃 が適切ではない/フロントカ バーおよび/またはリフレク タが汚れている 光帯がリフレクタに合わせて 無電圧、または電圧が限界値 電源を確認し、すべての電気 調整され、照射経路に対象物 以下 接続（ケーブルおよびプラグ が存在していないにもかかわ 接続）を確認します らず、黄色い LED は点灯しま 電圧がきていない又は不安 安定した電源電圧が供給さ せん 定 れていることを確認します センサの異常 電源に問題がなければ、セン サを交換します 8022178.12QW | SICK Subject to change without notice...

  • Page 119: 分解および廃棄

    分解および廃棄 分解および廃棄 センサは必ず該当国の規制にしたがって処分してください。廃棄処理の際には、で きるだけ構成材料をリサイクルするよう努めてください（特に貴金属類） 。 注意事項 バッテリー、電気および電子デバイスの廃棄 国際的指令に従い、バッテリー、アキュムレータ、および電気または電子デバ • イスは、一般廃棄物として廃棄することはできません。 法律により、所有者は、本デバイスの耐用年数の終了時に本デバイスをそれぞ • れの公的な回収場所まで返却することが義務付けられています。 • 製品、梱包または本文書に記載されているこの記号は、製品がこれら の規制の対象であることを示します。 メンテナンス SICK センサはメンテナンスフリーです。 定期的に以下を行うことをお勧めしています： レンズ境界面の清掃 • ネジ締結と差込み締結の点検 • 機器を改造することは禁止されています。 記載内容につきましては予告なしに変更する場合がございますのであらかじめご 了承ください。指定された製品特性および技術データは保証書ではありません。 8022178.12QW | SICK Subject to change without notice...

  • Page 120: 技術仕様（抜粋

    10 mm = 0 ... 4.5 m 16VDC...30VDC、負荷なし 10VDC...16VDC、負荷なし 切替モードでの抵抗負荷における信号遷移時間。COM2 モードでは値が異なる場合があります。 切替モードで明暗比率 1:1 の場合 IO-Link モードでは値が異なる場合があります。 A = U 電源電圧逆接保護 B = 出入力 逆接保護 C = 干渉パルス抑制 D = 出力の過電流保護および短絡保護 センサのフロントカバー上およびリフレクタ上の結露を防止してください。 ティーチイン後の許容温度変化: ±20 K 8022178.12QW | SICK Subject to change without notice...

  • Page 121: 寸法図

    (1.53) 53.4 (2.10) (0.27) 53.3 (0.27) (2.1) Ø 12.8 (0.50) (0.83) (0.83) 図 79: RAY26、ケーブル付き 図 80: RAY26、オスコネクタ付き 光軸中心 取り付け穴 Ø5.2 mm 接続 青色の BluePilot: 実行モードでの AutoAdapt インジケータ ティーチインボタン 黄色の LED 表示: 受光状態 緑色 LED 表示: 供給電圧アクティブ 88.3 プロセスデータ構造 IO-Link V1.1...
  • Page 122 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И RAY26 Многозадачные датчики...
  • Page 123 Правовые примечания Данная документация защищена авторским правом. Обоснованные таким образом права сохраняются за фирмой SICK AG. Тиражирование документации или ее части допускается только в рамках положений закона об авторских правах. Внесение в документацию изменений, сокращение или перевод ее содержимого без...
  • Page 124 Электрическое подключение............126 Ввод в эксплуатацию............... 128 Устранение неисправностей............133 Демонтаж и утилизация..............134 Техобслуживание................134 Технические характеристики............135 99.1 Электрические и механические характеристики........ 135 99.2 Габаритный чертёж.................. 136 99.3 Структура технологических данных............136 8022178.12QW | SICK Subject to change without notice...

  • Page 125: Общие Указания По Технике Безопасности

    называемым «датчик») и используется для оптической бесконтактной регистрации предметов, животных и людей. Для функционирования необходим отражатель. В случае использования устройства для иных целей, а также в случае внесения в изделие изменений, любые претензии к компании SICK AG на предоставление гарантии исключаются. Индикаторы режима работы и состояния...

  • Page 126: Электрическое Подключение

    устройству IO-Link и интегрировать в ведущее устройство или в систему управления при помощи IODD/функциональный блок. Зелёный светодиодный индикатор мигает на датчике. Описание устройств ввода/вывода и функциональный блок можно скачать по номеру артикула загрузить на сайте www.sick.com. Пояснения к схеме подключений (Таблицы 1 и -4): Alarm = выход сигнала тревоги (см.
  • Page 127 (коричневый) (коричневый) 2 = WH (белый) 2 = WH (белый) 3 = BU (синий) 3 = BU (синий) 4 = BK (черный) 4 = BK (черный) 0,14 мм 0,14 мм AWG26 AWG26 8022178.12QW | SICK Subject to change without notice...

  • Page 128: Ввод В Эксплуатацию

    Луч датчика должен свободно доходить до отражателя, нахождение каких-либо объектов на пути луча не допускается [см. рисунок 81]. Необходимо следить за тем, чтобы оптические отверстия на датчике и отражателе были совершенно свободными. 8022178.12QW | SICK Subject to change without notice...
  • Page 129 ВВОД В ЭКСПЛУАТАЦИЮ Рисунок 81: Выравнивание УКАЗАНИЕ Рекомендация: регулировка высоты (1) должна быть отделена от регулировки угла (2). Рисунок 83: (2) Рисунок 82: (1) 8022178.12QW | SICK Subject to change without notice...
  • Page 130 Затем переместите датчик вниз, пока нижний край световой полосы не заденет транспортёрную ленту (см. Световая полоса на металлической пластине). После этого закрепите корпус на держателе. Световую полосу больше в направлении транспортёрной ленты не перемещать. 8022178.12QW | SICK Subject to change without notice...
  • Page 131 см. рисунок 84, страница 131. Рисунок 84: расстояния срабатывания Таблица 69: Определение расстояния срабатывания RAY26P-xxxxx3 PL80A 0 ... 4,5 м RAY26P-xxxxx5 PL80A 0 ... 3 м RAY26P-xxxxx9 PL80A 0 ... 4,5 м Настройка расстояния срабатывания: 8022178.12QW | SICK Subject to change without notice...
  • Page 132 Благодаря этому могут быть подавлены влияния транспортёрной ленты (которые вызывают ложные сигналы датчика). Регулировка гашения транспортёрной ленты может быть осуществлена с помощью IO-Link с индексом 238. После настройки датчик необходимо заново обучить (индекс 2, значение 65). 8022178.12QW | SICK Subject to change without notice...

  • Page 133: Устранение Неисправностей

    отражатель, а на траектории (проводку и разъемные луча объект отсутствует соединения) Пропадание напряжения Обеспечить надежную подачу питания напряжения питания без его пропадания Сенсор неисправен Если напряжение питания в порядке, то заменить сенсор 8022178.12QW | SICK Subject to change without notice...

  • Page 134: Демонтаж И Утилизация

    соответствующие пункты общественного сбора. • Этот символ на изделии, его упаковке или в данном документе указывает на то, что изделие подпадает под действие настоящих правил. Техобслуживание Датчики SICK не нуждаются в техобслуживании. Рекомендуется регулярно • очищать оптические ограничивающие поверхности •...

  • Page 135: Технические Характеристики

    B = входы и выходы с защитой от перепутывания полюсов C = подавление импульсных помех D = выходы защищены от перенапряжения и короткого замыкания Предотвращать образование конденсата на лицевой панели датчика, и на отражателе. Допустимое изменение температуры после обучения: ±20 К 8022178.12QW | SICK Subject to change without notice...

  • Page 136: Габаритный Чертёж

    53.3 (0.27) (2.1) Ø 12.8 (0.50) (0.83) (0.83) Рисунок 89: RAY26 с кабелем Рисунок 90: RAY26, со штекером середина оптической оси Монтажное отверстие Ø 5,2 мм Соединение BluePilot синий: индикатор AutoAdapt в режиме работы Кнопка обучения СД-индикатор желтый: состояние приема света...
  • Page 137 Phone +36 1 371 2680 Phone +386 591 78849 E-Mail ertekesites@sick.hu E-Mail office@sick.si India South Africa Phone +91-22-6119 8900 Phone +27 (0)11 472 3733 Further locations at www.sick.com E-Mail info@sick-india.com E-Mail info@sickautomation.co.za 8022178.12QW | SICK Subject to change without notice...

Table of Contents
