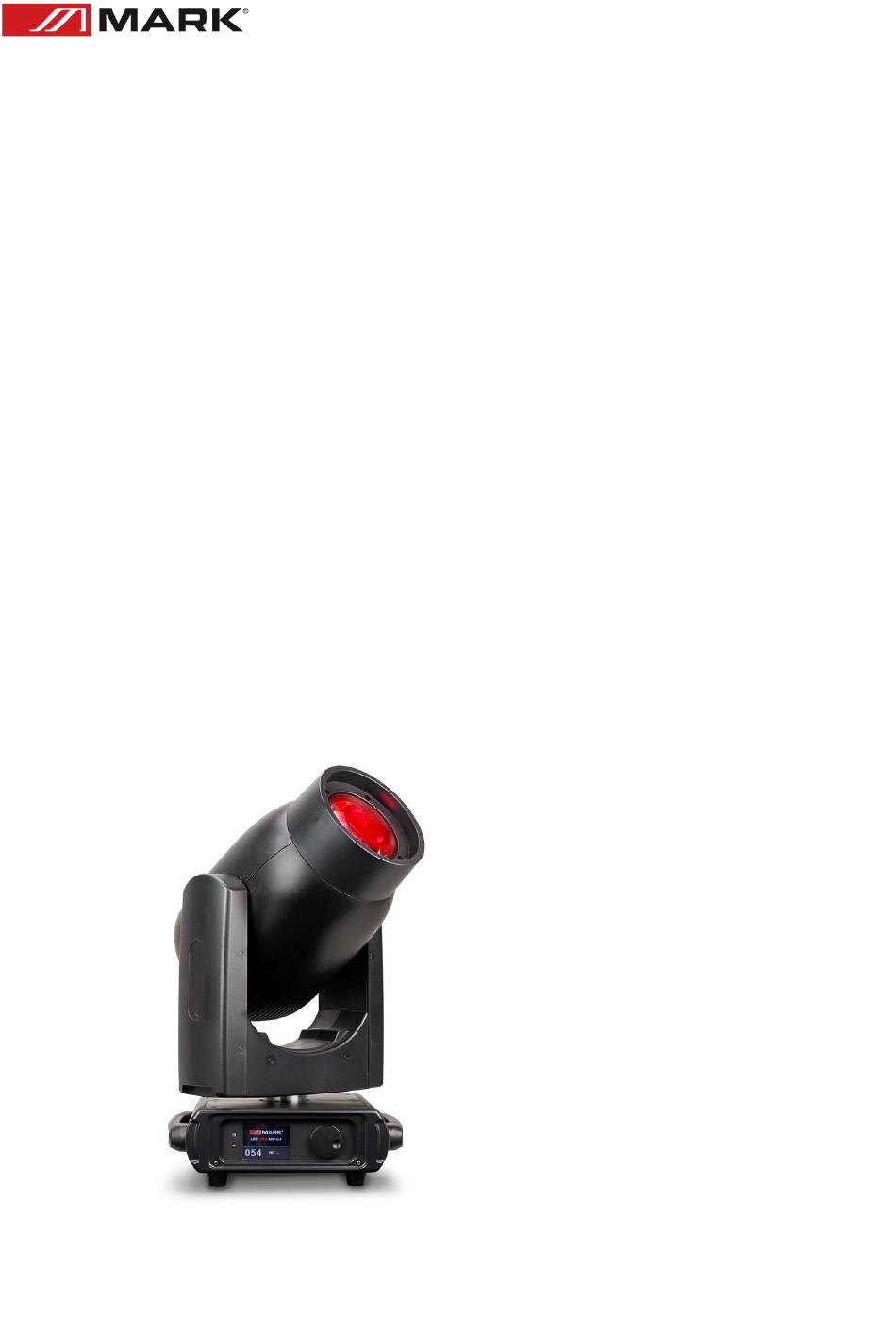

- Page 1 MOVILIGHT LED SPOT 250 User Manual – Version 1.0...
-
Page 2: Safety Instructions
9. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 10. Only use attachments/accessories specified by MARK. 11. Unplug this device during lightning storms or when unused for long periods of time. -
Page 3: Installation
It integrates a ceramic reflective film as a condensing system that joins the set of high quality optical lenses. MOVILIGHT LED SPOT 250 can be operated in 19-channel mode, and allows 540º PAN and 270º TILT movements, both with electronic correction and 8/16-bit precision. Its color wheel combines the white color with 9 others, in addition, it incorporates 2 Gobo wheels (9 fixed + spot) and another wheel of 7 rotating gobos. - Page 4 MOVILIGHT LED SPOT 250 can be placed on a stable surface or stand but the common operating mode is rigging it in a truss system. Please, check and follow the next recommendations for the safe use of this...
-
Page 5: Advanced Use
ADVANCED USE CONTROL PANEL MOVILIGHT LED SPOT 250 allows you to get configurated in different ways thanks to its panel and selection buttons. Push down ENCODER button once to enter MENU, rotate left and right to select the desired function (as shown in the table below) and push down ENCODER to confirm the selection. - Page 6 LED Display: MENU SUB MENU VALUE FUNCTION 001-512 DMX MODE (SELECT STARTING CHANNEL) Previous -19 CHANNELS IN STARTING CHANNEL ADDRESS Next +19 CHANNELS IN STARTING CHANNEL Channel 19 CHA DMX MODE WITH 19 CHANNELS SysRst System Reset DMX Ctrl ✓ Activate WITH DMX MODE Auto Run ✓...
-
Page 7: Value Description
06. Gobo. Rot ROTATE GOBO ROTATION CHANNEL 000-255 07. Gobo. R F ROTATE GOBO FINE CHANNEL 000-255 08. Frost FROST CHANNEL 000-255 09. Macro 000-255 MACRO CHANNEL 10. Pan 000-255 PAN CHANNEL 11. Pan Fine 000-255 PAN FINE CHANNEL 12. Tilt 000-255 TILT CHANNEL 13. - Page 8 WHITE WHITE + RED 10-14 15-19 RED + YELLOW 20-24 YELLOW YELLOW + BLUE 25-29 BLUE 30-34 BLUE + GREEN 35-39 40-44 GREEN 45-49 GREEN + AMBER 50-54 AMBER COLOUR 55-59 AMBER + MAGENTE 60-64 MAGENTE 65-69 MAGENTE + LIME LIME 70-74 LIME + PINK...
- Page 9 190-223 CW ROTATION (F>S) 224-255 CCW ROTATION (S>F) OPEN 10-19 GOBO 1 20-29 GOBO 2 GOBO 3 30-39 GOBO 4 40-49 GOBO 5 50-59 60-69 GOBO 6 70-79 GOBO 7 GOBO ROT 80-89 GOBO 1 SHAKE (S>F) 90-99 GOBO 2 SHAKE (S>F) 100-109 GOBO 3 SHAKE (S>F) 110-119...
-
Page 10: Troubleshooting
3- Check if the fuse is not blown, if it is, change it with one that keeps the same technical features. If once the fuse is ok the device again blows it, please, don’t change it again, contact the MARK technical service. -
Page 11: Indicaciones De Seguridad
9. Instale y sitúe el dispositivo con garras, abrazaderas o de forma soldada entre su base y la sujeción. 10. Únicamente utilice accesorios especificados por MARK. 11. Desenchufe el dispositivo si no va a ser utilizado en largos periodos de tiempo. -
Page 12: Descripción General
CMY +CTO. MOVILIGHT LED SPOT 250 incorpora 2 ruedas de gobos (una fija de 12 gobos + blanco y otra rotativa de 7 gobos de cristal) y 2 prismas de 8 caras. Cuenta con función dimmer y efecto estrobo. Su sistema óptico de lentes permite un enfoque rápido que puede variar el haz entre 4º... -
Page 13: Instalación
MOVILIGHT LED SPOT 250 se puede colocar en una superficie plana y estable o en un soporte, pero el modo de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las... -
Page 14: Panel De Control
USO AVANZADO PANEL DE CONTROL MOVILIGHT LED SPOT 250 permite ser configurado de diferentes maneras, gracias a su panel y botones de selección. Pulse el botón ENCODER una vez para entrar en MENÚ, gire a izquierda y derecha para seleccionar la función deseada (como se muestra en la... - Page 15 DESCRIPCIÓN DEL MENÚ La siguiente tabla muestra todas las opciones para configurar el MOVILIGHT LED SPOT 250 en la interfaz de menús: MENÚ SUB MENÚ VALOR FUNCIÓN 001-512 MODO DMX (SELECCIONE CANAL DE INICIO) Previous -19 CANALES EN CANAL DE INICIO...
- Page 16 03. Dimmer CANAL DE DIMMER 000-255 04. Gobo CANAL DE GOBO 000-255 05. Rot Gobo CANAL DE ROTACIÓN DE GOBO 000-255 06. Gobo. Rot CANAL DE ROTACIÓN DE GOBO DE 000-255 GIRO 07. Gobo. R F 000-255 CANAL DE ROTACIÓN FINA DE GOBO 08.
- Page 17 TABLA DE CANALES DMX 19 CANALES: 19 CH FUNCIÓN VALOR DESCRIPCIÓN BLANCO BLANCO + ROJO ROJO 10-14 15-19 ROJO + AMARILLO 20-24 AMARILLO 25-29 AMARILLO + AZUL 30-34 AZUL 35-39 AZUL + VERDE 40-44 VERDE 45-49 VERDE + ÁMBAR ÁMBAR 50-54 ÁMBAR + MAGENTA COLOUR...
- Page 18 150-159 GOBO 5 TEMBLOR (S>F) 160-169 GOBO 6 TEMBLOR (S>F) 170-179 GOBO 7 TEMBLOR (S>F) 180-189 GOBO 8 TEMBLOR (S>F) 190-223 CW TEMBLOR (F>S) ROTACIÓN CCW (S>F) 224-255 ABIERTO GOBO 1 10-19 20-29 GOBO 2 30-39 GOBO 3 40-49 GOBO 4 50-59 GOBO 5 60-69...
- Page 19 5- Si usted no puede determinar la causa de los problemas que presenta la unidad, no la desmonte o intente reparar por sí mismo ya que perderá la garantía. 6- Devuelva la unidad a servicio técnico de MARK. Si no responde el protocolo DMX Posibles problemas: Verifique que el cable de conexión DMX está...
