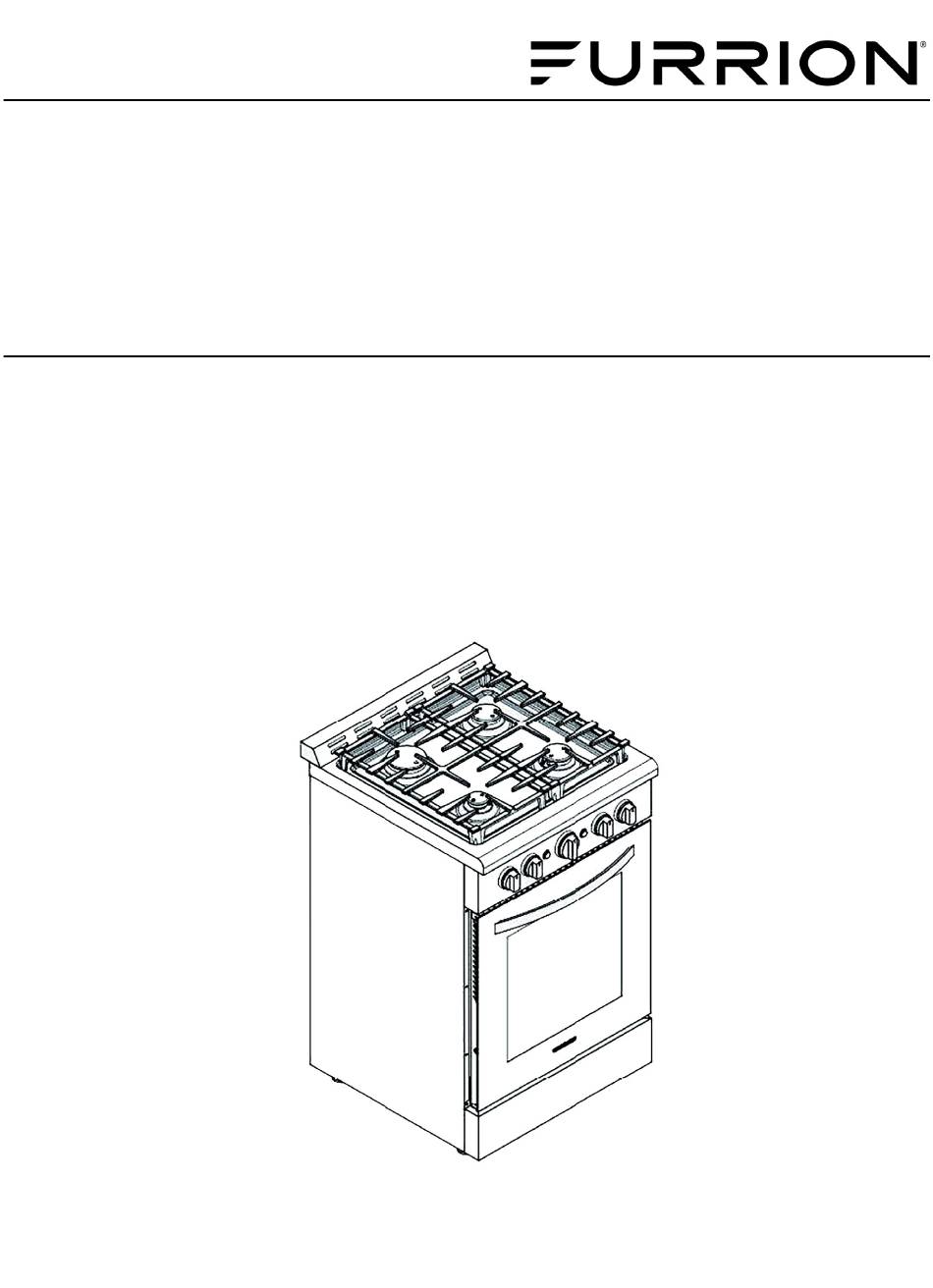

FURRION

24in.

FREESTANDING GAS RANGE

FURRION 24Po.GAMME DE GAZ AUTONOME

MODEL/MODÈLE (LIPPERT PN)

FGR24D4MA1A-BL (2023038990)

FGR24D4MA1A-SS (2023038989)

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

* Picture shown here is for reference only.

* L'image présentée ici n'est utilisée qu'à titre de référence.

Table of Contents

Need help?

Do you have a question about the FGR24D4MA1A-B and is the answer not in the manual?

Questions and answers

Summary of Contents for Furrion FGR24D4MA1A-B

Page 1 FURRION 24in. FREESTANDING GAS RANGE FURRION 24Po.GAMME DE GAZ AUTONOME MODEL/MODÈLE (LIPPERT PN) FGR24D4MA1A-BL (2023038990) FGR24D4MA1A-SS (2023038989) INSTRUCTION MANUAL MANUEL D’INSTRUCTION * Picture shown here is for reference only. * L’image présentée ici n’est utilisée qu’à titre de référence.
Page 2: Table Of Contents
Thank you and congratulations on purchasing this Furrion® product. Before operating your new product, please read these instructions carefully. This instruction manual contains information for safe use, installation and maintenance of the product. Please keep this instruction manual in a safe place for future reference. This will ensure safe use and reduce the risk of injury.
Page 3: Important Safety Instructions
Important Safety Instructions CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN This symbol indicates that dangerous voltage constituting a risk of electric shock is present within your gas range. This symbol indicates that there are important operating and maintenance instructions in the literature accompanying your gas range. WARNING WARNING NEVER OPERATE THE TOP SURFACE COOKING SECTION OF THIS APPLIANCE UNATTENDED.
Page 4 is the safety alert symbol. This symbol alerts you to potential hazards that can result in property damage and/or serious bodily harm or death. All safety messages will follow the safety alert symbol and either the word WARNING or CAUTION. These words mean: WARNING Hazards or unsafe practices COULD result in severe personal injury or death.
Page 5: Installation
Installation of this appliance must adhere to the written instructions in this manual. No agent, representative, or employee of the manufacturer of Furrion® appliances or other person has the authority to change, modify, or waive any provision of the instructions in this manual.
Page 6: Parts And Features
PARTS & FEATURES COOKTOP CAUTION If the burner is accidentally extinguished, turn the gas off at the control knob and wait at least 1 minute before attempting to relight. CAUTION Gas appliances produce heat and humidity in the environment in which they are installed. Ensure that the cooking area is well ventilated following national/local codes.
Page 7: General Recommendations
This appliance conforms to the directive: ANSI Z21.57-2010 Recreational Vehicle Cooking Gas Appliances, ANSI Z21.57a-2012 Addenda to Recreational Vehicle Cooking, Gas Appliances CAN1-1.16-M79 (reaffirmed 2016) Propane Cooking Appliance For Recreational Vehicles. WARNING ALWAYS PERFORM A GAS LEAK CHECK BEFORE USING GAS RANGE! WARNING BEFORE TESTING FOR GAS LEAK Ensure gas range controls are in their OFF positions.
Page 8: Leveling The Range
to the data specified on the rating plate of the range. The rating plate sticker is on the power cord. ● The wiring diagram covering the control circuit is located on the back of the range. The powersupply data must correspond to the data specified on the rating plate of the range.
Page 9: Operation
Align the hooks of the Chimney Decoration Panel with the groove of the range top and insert. Take out the screws from the fittings and fasten the Chimney Decoration Panel with the screws on the back of the range. Operation INSTRUCTIONS FOR USING YOUR GAS RANGE ●...
Page 10: How To Use The Top Burners
HOW TO USE THE TOP BURNERS GAS BURNERS ● Gas flow to the burners is adjusted by turning the knobs which control the valves. Turning the knob so that the indicator line points to the symbols printed on the panel achieves the following functions: ●...
Page 11: How To Use The Gas Oven
HOW TO USE THE GAS OVEN GENERAL FEATURES Oven burner is rated for 12,000 BTU. USING THE OVEN FOR THE FIRST TIME It is advised to follow these instructions: Insert shelves and tray Turn the oven on to the maximum temperature position (500°F) to eliminate possible traces of grease from the oven burner. OVEN BURNER ●...
Page 12: Oven Cooking
Press the knob inward and hold to activate the electronic ignition. Note that you will hear a "clicking" noise. Hold the knob pressed inward until the oven burner is lit. Once the oven burner is lit, release the knob. NOTE: In case of power outage, you can manually light the burner by pressing the knob inward and immediately approach a lighted match to the opening "A"...
Page 13 Power Failure How to light each burner during a power failure Light a match and place it next to the burner flame holes. 2. Press down the knob and turn it counter-clockwise to the HI position. How to light the oven burner during a power failure 0pen the oven door, take out the baking pan and drip pan.
Page 14: Maintenance
Maintenance CLEANING INSTRUCTIONS Clean the gas range regularly to keep all parts free of grease that could catch fire. Exhaust fan ventilation hoods and grease filters should also be kept clean. Do not allow grease to accumulate on hood or filter as greasy deposits in the fan could ignite. When cooking food under the hood, be sure to run the fan.
Page 15: Troubleshooting
Troubleshooting PROBLEM/SYMPTOM POSSIBLE CAUSE/SOLUTION Surface control knob has not been fully rotated to the HI position. Check to see if gas valve is open. If not, open it. Area surface burners will not ignite or area Burners are clogged. Make sure burner is surface burners do not ignite uniformly.
Page 16: Manuel D'instruction
FURRION 24Po.GAMME DE GAZ AUTONOME MODÈLE (LIPPERT PN) FGR24D4MA1A-BL (2023038990) FGR24D4MA1A-SS (2023038989) MANUEL D’INSTRUCTION * L’image présentée ici n’est utilisée qu’à titre de référence.
Page 17 Merci et félicitations pour l’ a chat de ce produit Furrion . Avant de faire fonctionner votre nouveau produit, veuillez lire attentivement ces ® instructions. Ce manuel d’instructions contient des renseignements sur l’utilisation, l’installation et l’ e ntretien du produit en toute sécurité.
Page 18: Instructions De Sécurité Importantes
Instructions de sécurité importantes Instructions de sécurité importantes PRUDENCE PRUDENCE RISQUE DE DÉCHARGE ÉLECTRIQUE RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR NE PAS OUVRIR Ce symbole indique qu’une tension dangereuse constituant un risque de décharge Ce symbole indique qu’une tension dangereuse constituant un risque de décharge électrique est présente à...
Page 19 est le symbole d'alerte à la sécurité. Ce symbole vous avertit des dangers potentiels qui peuvent entraîner des dommages matériels et/ou des blessures graves ou la mort. Tous les messages de sécurité suivront le symbole d’ a lerte de sécurité et le mot AVERTISSEMENT ou ATTENTION.
Page 20: Installation
Furrion des appareils Furrion® ® ou d’une autre personne n’a le pouvoir de modifier ou de déroger aux dispositions du présent manuel. ou d’une autre personne n’a le pouvoir de modifier ou de déroger aux dispositions du présent manuel.
Page 21: Pièces Et Caractéristiques
PIÈCES ET CARACTÉRISTIQUES TABLE DE CUISSON PRUDENCE Si le brûleur est éteint accidentellement, éteignez le gaz au bouton de commande et attendez au moins 1 minute avant de tenter de rallumer. PRUDENCE Les appareils à gaz produisent de la chaleur et de l’humidité dans l’ e nvironnement où ils sont installés. S’ a ssurer que l’ a ire de cuisson est bien ventilée conformément aux codes nationaux et locaux.
Page 22: Recommandations Générales
Cet appareil est conforme à la directive : Cet appareil est conforme à la directive : ANSI Z21.57-2010 Véhicule récréatif - Appareils de cuisson au gaz, ANSI Z21.57a-2012 Additif au véhicule récréatif - Appareils de cuisson au gaz CAN1-1. 1 6-M79 (réaffirmé en 2016) Appareils de cuisson au propane pour les véhicules récréatifs. AVERTISSEMENT AVERTISSEMENT TOUJOURS EFFECTUER UN CONTRÔLE DE FUITE DE GAZ AVANT D’UTILISER LA GAMME DE GAZ !
Page 23 ● En outre, tenez compte des codes et ordonnances locaux lors de l'installation de vos services. ● Le schéma de câblage du circuit de commande se trouve à l'arrière de la cuisinière. Les données relatives à l'alimentation électrique doivent correspondre aux données spécifiées sur la plaque signalétique de la cuisinière. L'autocollant de la plaque signalétique se trouve sur le cordon d'alimentation.
Page 24: Utilisation
1 11/16 po (42 mm) Contour du panneau arrière de l'appareil Support anti-basculement 3 1/8 po (78 mm) Fixez le support avant avec une vis à bois (vis à bois n° 8-15 x 1 po recommandée, non fournie). Faites glisser le support avant vers l’ a vant sur le pied avant jusqu’...
Page 25 AVERTISSEMENT AVERTISSEMENT Si vous utilisez la grille de la cuisinière sur un brûleur à gaz scellé, cela entraînera une combustion incomplète et peut entraîner un Si vous utilisez la grille de la cuisinière sur un brûleur à gaz scellé, cela entraînera une combustion incomplète et peut entraîner un empoisonnement au monoxyde de carbone.
Page 26 COMMENT UTILISER LE FOUR À GAZ CARACTÉRISTIQUES GÉNÉRALES CARACTÉRISTIQUES GÉNÉRALES Le brûleur à four a une capacité nominale de 12 000 BTU. UTILISATION DU FOUR POUR LA PREMIÈRE FOIS UTILISATION DU FOUR POUR LA PREMIÈRE FOIS Il est conseillé de suivre les instructions suivantes : Insérer les étagères et le plateau Mettre le four en position température maximale (500°F) pour éliminer les traces possibles de graisse du brûleur du four.
Page 27 Appuyer sur la molette vers l’intérieur et le maintenir enfoncé pour activer l’ a llumage électronique. Remarquez que vous entendrez un « clic ». Tenir la molette enfoncée vers l’intérieur jusqu’ à ce que le brûleur du four soit allumé. Une fois le brûleur du four allumé, relâchez la molette.
Page 28 Panne de courant Comment allumer chaque brûleur en cas de panne de courant Comment allumer chaque brûleur en cas de panne de courant 1. Allumez une allumette et placez-la à côté des trous de flamme du brûleur. 2. Appuyer sur le bouton et le tourner dans le sens inverse des aiguilles d’une montre jusqu’ à la position HI. Comment allumer le brûleur du four en cas de panne de courant Comment allumer le brûleur du four en cas de panne de courant 1.
Page 29: Entretien
Entretien Entretien INSTRUCTIONS DE NETTOYAGE Nettoyer régulièrement la gamme de gaz afin de garder toutes les pièces exemptes de graisse susceptible de prendre feu. Les hottes de ventilation du ventilateur d’ e xtraction et les filtres à graisse doivent également être maintenus propres. Ne pas laisser la graisse s’ a ccumuler sur la hotte ou le filtre, car les dépôts graisseux dans le ventilateur pourraient s’...
Page 30: Dépannage
Dépannage Dépannage PROBLÈME/SYMPTÔME PROBLÈME/SYMPTÔME CAUSE POSSIBLE OU SOLUTION CAUSE POSSIBLE OU SOLUTION La molette de commande de surface n’ a pas été complètement tourné vers la position HI. Vérifier si la vanne de gaz est ouvert. Si ce n’ e st pas le cas, ouvrez-la. Les brûleurs de surface ne s’...
Page 31 COCINA DE GAS INDEPENDIENTE DE 24 pulg. FURRION MODELO (N.° DE PIEZA [PN] DE LIPPERT) FGR24D4MA1A-BL (2023038990) FGR24D4MA1A-SS (2023038989) MANUAL DE INSTRUCCIONES * La imagen que se muestra aquí es solo de referencia.
Page 32 Gracias y felicitaciones por adquirir este producto de Furrion®. Antes de poner en funcionamiento el nuevo producto, lea estas instrucciones con atención. El presente manual de instrucciones contiene información para el uso seguro, instalación y mantenimiento del producto. Conserve este manual de instrucciones en un lugar seguro para futuras consultas. De este modo, se garantizará el uso seguro y se reducirá...
Page 33: Instrucciones Importantes De Seguridad
Instrucciones importantes de seguridad PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA NO ABRIR Este símbolo indica que hay voltaje peligroso que constituye un riesgo de descarga eléctrica en el cocnia de gas. Este símbolo indica que hay instrucciones operativas y de mantenimiento importantes en el material que acompaña a su cocina de gas.
Page 34 es el símbolo de alerta de seguridad. Este símbolo es una advertencia de los posibles peligros que pueden provocar daños materiales y/o lesiones corporales graves o la muerte. Todos los mensajes de seguridad irán seguidos del símbolo de alerta de seguridad y de la palabra ADVERTENCIA o PRECAUCÓN. Estas palabras significan: ADVERTENCIA Los riesgos o prácticas peligrosas que PODRÍAN ocasionar lesiones personales graves o la muerte.
Page 35: Instalación
La instalación de este aparato debe seguir las instrucciones escritas de este manual. Ningún agente, representante o empleado del fabricante de aparatos Furrion® ni ninguna otra persona tiene autoridad para cambiar, modificar o renunciar a ninguna disposición de las instrucciones de este manual.
Page 36: Piezas Y Características
PIEZAS Y CARACTERÍSTICAS SUPERFICIE DE COCCIÓN PRECAUCIÓN Si el quemador se apaga de forma accidental, cierre el gas con la perilla de control y espere al menos 1 minuto antes de intentar volver a encenderlo. PRECAUCIÓN Los aparatos de gas producen calor y humedad en el ambiente en el que están instalados. Asegúrese de que el área de cocción esté...
Page 37: Recomendaciones Generales
Este aparato cumple con la directiva: ANSI Z21.57-2010 Aparatos de gas para cocinar en vehículos recreativos, ANSI Z21.57a-2012 Anexo para los aparatos de gas para cocinar en vehículos recreativos, aparatos de gas CAN1-1.16-M79 (reafirmado en 2016) Aparato de cocina de propano para vehículos recreativos. ADVERTENCIA ¡REALICE SIEMPRE UNA COMPROBACIÓN DE FUGAS DE GAS ANTES DE UTILIZAR LA COCINA DE GAS! ADVERTENCIA...
Page 38: Conexión A La Red Eléctrica
REQUISITOS ELÉCTRICOS CONEXIÓN A LA RED ELÉCTRICA PELIGRO Riesgo de descarga eléctrica, cortocircuito e incendio si el cable de alimentación está dañado. El cable de alimentación no debe estar sujetado, doblado ni atrapado. Tampoco debe entrar en contacto con partes calientes de la cocina. Si el cable de alimentación está...
Page 39: Funcionamiento
1 11/16" Línea de contorno (42 mm) del panel posterior del aparato soporte antivuelco 3 1/8" (78 mm) Asegure el soporte frontal con un tornillo para madera (se recomienda un tornillo para madera n.º 8-15 x 1", no incluido). Deslice el soporte frontal hacia adelante sobre el pie delantero hasta que esté...
Page 40: Quemadores De Gas
ADVERTENCIA Si utiliza la parrilla superior de la estufa en un quemador de gas sellado, se producirá una combustión incompleta y puede provocar una intoxicación por monóxido de carbono. ADVERTENCIA NUNCA cubra ninguna ranura, orificio o paso del fondo del horno ni cubra una rejilla por completo con materiales como papel de aluminio.
Page 41 CÓMO UTILIZAR EL HORNO DE GAS CARACTERÍSTICAS GENERALES El quemador del horno tiene una potencia nominal de 12,000 BTU. CÓMO UTILIZAR EL HORNO POR PRIMERA VEZ Se aconseja seguir estas instrucciones: Inserte los estantes y la bandeja. Encienda el horno en la posición de temperatura máxima (500 °F) para eliminar posibles restos de grasa del quemador del horno.
Page 42: Cocción En El Horno
Presione y mantenga la perilla hacia adentro para activar el encendido electrónico. Tenga en cuenta que oirá un "clic". Mantenga la perilla presionada hacia adentro hasta que se encienda el quemador del horno. Cuando se encienda el quemador del horno, suelte la perilla.
Page 43 Falla de la alimentación Cómo encender cada quemador durante un corte de energía Encienda un fósforo y colóquelo junto a los orificios para las llamas del quemador. 2. Presione la perilla hacia abajo y gírela en sentido contrario a las agujas del reloj hasta la posición HI. Cómo encender el quemador del horno durante un corte de energía Abra la puerta del horno, retire la bandeja de cocción y la bandeja de goteo.
Page 44: Mantenimiento
Mantenimiento INSTRUCCIONES DE LIMPIEZA Limpie la cocina de gas con regularidad para que todas las piezas que pudieran iniciar un incendio estén libres de grasa. Las campanas de ventilación del extractor y los filtros de grasa también deben limpiarse. No deje que la campana o el filtro acumulen grasa, ya que los depósitos de grasa en el ventilador podrían tomar fuego.
Page 45: Solución De Problemas
Resolución de problemas PROBLEMA/SÍNTOMA POSIBLE CAUSA/SOLUCIÓN La perilla de control de superficie no se ha girado por completo a la posición HI. Verifique si la válvula de gas está abierta. Si no es así, ábrala. Los quemadores están obstruidos. Asegúrese Los quemadores de superficie no se encienden de que el quemador esté...
Page 46 Furrion, LLC (Furrion) are wholly owned subsidiaries of Lippert Components, Inc. (Lippert) Furrion, LLC (Furrion) sont des filiales en propriété exclusive de Lippert Components, Inc. (Lippert) Furrion, LLC (Furrion) son subsidiarias de propiedad total de Lippert Components, Inc. (Lippert) Furrion, LLC: 52567 Independence Ct., Elkhart, IN, 46514 Furrion Innovation Center &...
