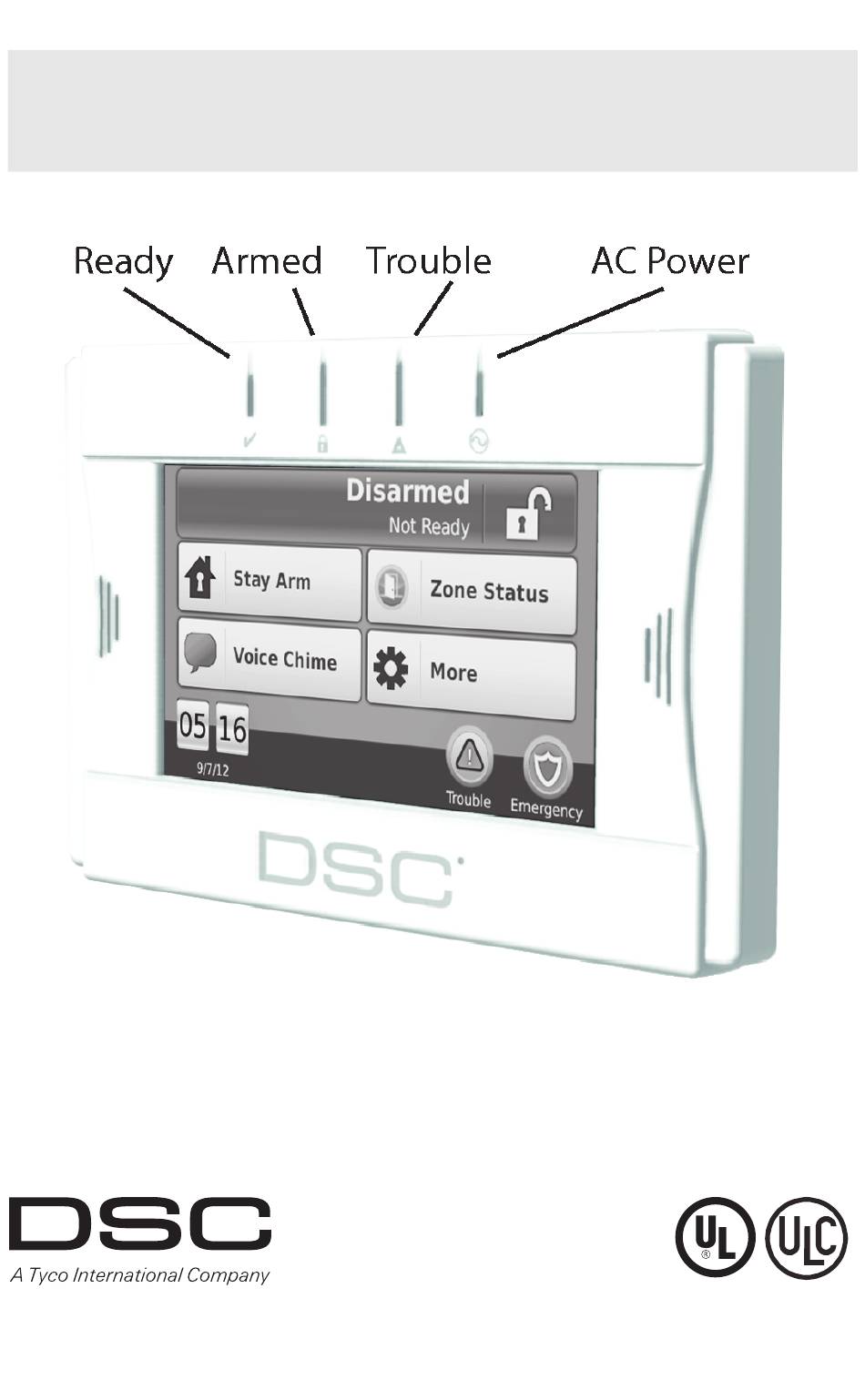

- Page 1 WTK5504 v1.0 Touchscreen User Manual [ENG] Pantalla sensible al toque manual del usuario [ESP] WARNING: This manual contains information on limitations regarding product use, function and information on the limitation as to liability of the manufacturer. The entire manual should be carefully read.
-
Page 2: Important Safety Instructions
Read and save these instructions! Follow all warnings and instructions specified within this document and/or on the equipment. Always ensure you obtain the latest version of the User Guide. Updated versions of this User Guide are available by contacting your distributor. Use these instructions in conjunction with the Installation Manual of the alarm panel with which this equipment is intended to be used. -
Page 3: Maintenance
Testing To ensure that your system continues to function as intended, you must test your system weekly. Please refer to the “Testing your System” section in this manual. If your system does not function properly, call your installing company for service. Monitoring This system is capable of transmitting alarms, troubles &... -
Page 4: Home Screen
Home Screen Figure 1 - Home Screen System Status/Away Arm button - when disarmed, indicates that pressing will away arm the system; when armed, indicates that pressing will disarm the panel. Stay Arm button - indicates your arming option alternative to the one in the System Status message bar. Zone Status button - shows open zones or zones in alarm. -
Page 5: Arming Error
Away Arm Home > Away Arm When Away Arm is selected from the Home screen: • “Exit delay in progress” is displayed in the Status Bar. The pre-programmed exit delay begins. • The voice prompt announces “User arming in progress”. •... - Page 6 Figure 3 - Zone Bypass Bypassing Zones with a WTK5504 Home > Zone Status > Bypass Zones Press Bypass Zones, scroll up/down through the desired zones, and tap on the bypass icon to bypass the zone. To unby- pass a zone, tap the unbypass icon. Emergency Key Figure 4 - Emergency Screen When the emergency key is pressed, a new page will appear with:...
-
Page 7: More Screen
More Screen Home > More Figure 5 - More Screen More Functions Screens Home > More > Functions Figure 6 - More Functions Screen Figure 7 - More Functions Screen Arming Modes From the Arming Modes screen, you have the option to Night Arm, No-Entry Arm, or Instant Stay arm. Night Arming (Alexor PC9155 and Impassa SCW9055/57 only) Home >... - Page 8 No-Entry Arming Home > More > Functions > Arming Modes > No Entry This allows the system to be armed without an entry delay from zones that normally have one. An entry through any zone will therefore create an instant alarm. To arm without an entry delay: Check that the Ready indicator is on.
-
Page 9: User Options
User Options Figure 9 - User Options Access Codes Home > More > User Options > Access Code Prog [Master Code] When Access Code Programming is selected from the User Options menu, the keypad prompts for a Master Code. When a valid Master Code is entered, a numeric keypad is displayed with arrows to scroll to the desired user to add/ edit. -
Page 10: Enrolling Proximity Tags
Setting an Access Code Select “Set Access Code”. A keypad screen is shown with the existing code. If there is no existing code, “AAAA” (or AAAAAA for 6 digits) is shown. Start to enter a new code. The code area will be cleared, and the new code will be shown. If the clear key is pressed, the new code will be cleared, but the old code is not deleted by this action. - Page 11 Setting Screen Saver Time-out Home > More > User Options > Keypad Config > Brightness > Screen off after X:XX:XX You can use the slide bar to determine how long until the screen saver activates after the last button press. The screen saver will either show the date and time or show a black screen, depending on how your installer configured the key- pad.
-
Page 12: System Test
System Test NOTE: If you are going to perform a System Test, call your Monitoring Station to inform them when you begin and also when you end the test. All smoke detectors in this installation must be tested by your smoke detector installer or dealer once a year to ensure they are functioning correctly. -
Page 13: Auto-Arm On/Off
Auto-Arm On/Off When this button is pressed and the auto-arm feature is currently disabled, “Auto-Arm Enabled” is displayed on the button and acknowledgment beeps sound. If the button is pressed and the late-to-close feature is enabled, “Auto-Arm Disabled” is displayed on the keypad and error tone sounds. Notes: This feature is partitionable, and therefore this feature will only be enabled on Partition 1 of a PowerSeries panel. - Page 14 Fire Alarm Pulsed Siren Follow your emergency evacuation plan immediately! If the fire alarm was accidental (e.g., burned toast, bathroom steam, etc.), enter your access code to silence the alarm. Call your central station to avoid a dispatch. Wireless Carbon Monoxide Alarm Activation of your CO alarm indicates the presence of carbon monoxide (CO), which can be fatal.
-
Page 15: Reference Sheets
Reference Sheets Fill out the following information for future reference and store this guide in a safe place. System Information Enabled? FIRE AUXILIARY PANIC The Exit Delay Time is _______ seconds. The Entry Delay Time is _______ seconds. For Service Central Station Information Account#: ___________________ Telephone#: __________________ Installer Information:... - Page 16 Sensor / Zone Information Sensor Protected Area Sensor Type Sensor Protected Area Sensor Type...
-
Page 17: Software Product License
• This End-User License Agreement (“EULA”) is a legal agreement between You (the company, individual or entity who acquired the Soft- ware and any related Hardware) and Digital Security Controls, a division of Tyco Safety Products Canada Ltd. (“DSC”), the manufacturer of the integrated security systems and the developer of the software and any related products or components (“HARDWARE”) which You... - Page 18 The trademarks, logos, and service marks displayed on this document are registered in the United States [or other countries]. Any misuse of the trademarks is strictly prohibited and Tyco International Ltd. will aggressively enforce its intellectual property rights to the fullest extent of the law, including pursuit of criminal prosecution wherever necessary. All trademarks not owned by Tyco International Ltd.
- Page 19 WTK5504 v1.0 Pantalla sensible al toque Manual del usuario ADVERTENCIA: Este manual contiene informaciones sobre limitaciones relativas al uso y funcionamiento del producto e informaciones sobre las limitaciones como aquellas relacionadas a las responsabilidades del fabricante. El manual debe ser leído enteramente con atención.
-
Page 20: Importantes Instrucciones De Seguridad
¡Lea y guarde estas instrucciones! Siga todas las advertencias e instrucciones especificadas en este documento y/o en el equipo. Asegúrese siempre de obtener la versión más reciente de la Guía del Usuario. Las versiones actualizadas de esta Guía de Usuario están disponibles junto a su distribuidor. Utilice estas instrucciones en conjunto con el Manual de Instalación del panel de alarma con el cual este equipo debe ser utilizado. -
Page 21: Mantenimiento
estar igualmente instruidos en cuanto al uso. Complete la página "Informaciones del Sistema" con todas las informaciones de su zona y códigos de acceso de su región y guarde este manual en un lugar seguro para futura consulta. NOTA: Los sistemas de seguridad PowerSeries, Alexor e Impassa incluyen funciones de reducción de falsas alarmas y están clasificados de acuerdo con la norma ANSI/SIA CP-01 Panel de Control - Funciones para reducción de falsas alarmas. -
Page 22: Aviso Importante
AVISO IMPORTANTE Un sistema de seguridad no puede prevenir emergencias, él está proyectado solamente para alertar el usuario y, si fuere incluido en su contrato, una estación central puede ser comunicada sobre una situación de emergencia. Los sistemas de seguridad son muy confiables, pero pueden no funcionar bajo todas las condiciones y no son substitutos de prácticas de seguridad prudentes o de seguros de vida y de un seguro de la propiedad. -
Page 23: Pantalla Inicio
Pantalla Inicio Figura 1 - Pantalla Inicio Botón Estado del sistema/Armar bajo ausencia- cuando es desarmado,indica que el presionado armará el sistema bajo ausencia; cuando es armado, indica que el presionado desarmará el panel. Botón Armar bajo presencia - indica su opción de armar alternativo para aquella exhibida en la barra de mensajes Estado del sistema. - Page 24 el mensaje "código inválido" será exhibido en la pantalla y un tono sonoro de error será emitido. Reinserte el código correcto. • El sistema volverá a la pantalla Inicio y el indicador rojo Armado será APAGADO. • El estado de la alarma será momentáneamente exhibido en la barra de estado y el mensaje de voz anunciará...
-
Page 25: Zonas Excluidas
Figura 2 - Estado de la zona Zonas excluidas Utilice la función de exclusión de zonas cuando una zona estuviere abierta, pero el sistema necesita ser armado. Las zonas excluidas no generan alarmas cuando son abiertas. La exclusión de las zonas reduce el nivel de seguridad. -
Page 26: Tecla Emergencia
Tecla Emergencia Figura 4 - Pantalla Emergencia Cuando la tecla de emergencia es presionada, una nueva página será exhibida con: Incendio Asistencia relacionada a un incendio necesaria. Presione y mantenga presionada esta tecla por 2 segundos para activar esta acción. Auxiliar Otro tipo de asistencia necesaria. - Page 27 Pantallas Más funciones Inicio > Más > Funciones Figura 6 - Pantalla Más funciones Figura 7 - Pantalla Más funciones Modos de Arme En la pantalla Modos de arme, las opciones son Arme nocturno, Arme sin entrada, o Arme instantáneo bajo presencia. Arme nocturno (solamente Alexor PC9155 e Impassa SCW9055/57) Inicio >...
- Page 28 NOTA: Para versiones que no sean la versión CP01, el tiempo de salida estándar es utilizado. Arme instantáneo bajo presencia (para los modelos Impassa SCW9055/57 y Alexor PC9155) Inicio > Más > Funciones > Modos de arme > Arme instantáneo bajo presencia Cuando es programada por el instalador, manteniéndose esta tecla de función presionada por 2 segundos, permite que usted arme el sistema en el modo bajo presencia instantáneamente.
-
Page 29: Opciones De Usuario
Opciones de usuario Figura 9- Opciones de usuario Códigos de acceso Inicio > Más > Opciones de usuario > Programación del código de acceso [Código Maestro] Cuando la función Programación del código de acceso es seleccionada en el menú Opciones de usuario, el teclado solicitará... - Page 30 Atributos programables Código del supervisor Acceso remoto Código de coacción Tono sonoro agudo de la campanilla al armar/desarmar Exclusión de zona habilitada Código de uso por una vez Atributo de tono sonoro agudo de la campanilla Este atributo es utilizado para determinar si un código de acceso generará un tono sonoro agudo de campanilla de arme/desarme al insertar el código para Arme bajo ausencia.
- Page 31 Configuración del teclado Figura 10 - Configuración del teclado Cambio del brillo Inicio > Más > Opciones de usuario > Configuración del teclado > Brillo Utilice la barra desplazante para ajustar el brillo al ajuste deseado. Para salir, presione el botón Volver o Inicio. Control del brillo de la luz nocturna Inicio >...
- Page 32 Cambio del volumen de voz Inicio > Más > Opciones de usuario > Configuración del teclado > Ajuste del volumen > Volumen de voz Cuando esta opción es seleccionada el teclado permitirá que usted recorra 4 diferentes niveles de volumen del parlante.
- Page 33 Prueba del sonorizador y de la sirena de su teclado Inicio > Más > Opciones de usuario > Funciones de usuario [Código Maestro] > Prueba del sistema La función Prueba del sistema ejecuta una verificación de dos segundos del sonorizador y de la campanilla o de la sirena del teclado, además de probar las luces de estado del teclado y la batería de respaldo del panel.
- Page 34 Si la función de arme es inhibida por una de las siguientes operaciones, la transmisión de Cancelación de la función de arme automático será comunicada: • Arme de inhibición de CA/CC • Sabotaje del sistema de trabado • Falla de supervisión del expansor de zonas Activación/Desactivación de la función arme automático Cuando este botón sea presionado y la función arme automático estuviere actualmente deshabilitada, la indicación "Arme automático habilitado"...
-
Page 35: Cuando Suene Una Alarma
Problemas Comentarios/Opciones adicionales Acción Problema con el El sistema detecto que la línea telefónica está Solicite asistencia teléfono desconectada. técnica El sistema intentó comunicarse con la estación Falla de Solicite asistencia de monitoreo, pero falló. Esto puede ser debido a comunicación técnica la falla de la línea telefónica. -
Page 36: Sirena Continua De Alarma De Intrusión (Robo)
ADVERTENCIA: Revise cuidadosamente la guía de instalación/usuario del sistema de detección de monóxido de carbono para determinar las acciones necesarias para asegurar su seguridad y asegúrese que el equipo esté operando correctamente. Incorpore los pasos descritos en la guía a su plan de evacuación. - Page 37 Planillas de referencia Complete las siguientes informaciones para futura referencia y espere esta guía en un lugar seguro. Informaciones del sistema ¿Habilitado? INCENDIO AUXILIAR PANICO El tiempo de retardo de salida es de_______ segundos. El Tiempo de retardo de entrada es de _______ segundos. Para reparos Informaciones de la estación central No.
- Page 38 Informaciones del sensor/zona Tipo de Tipo de Sensor Área protegida Sensor Área protegida sensor sensor...
- Page 39 • Este Acuerdo de Licencia de Usuario Final (End-User License Agreement — “EULA”) es un acuerdo legal entre Usted (la compañía, individuo o entidad que ha adquirido el Software y cualquier Hardware relacionado) y Digital Security Controls, una división de Tyco Safety Products Canada Ltd. (“DSC”), el fabricante de los sistemas de seguridad integrados y programador del software y de todos los productos o componentes relacionados (“HARDWARE”)
-
Page 40: Fcc Compliance Statement
Todas las marcas comerciales que no sean de propiedad de Tyco International Ltd. son de propiedad de sus respectivos propietarios y utilizados con permiso o su uso fue permitido conforme las leyes aplicables.
