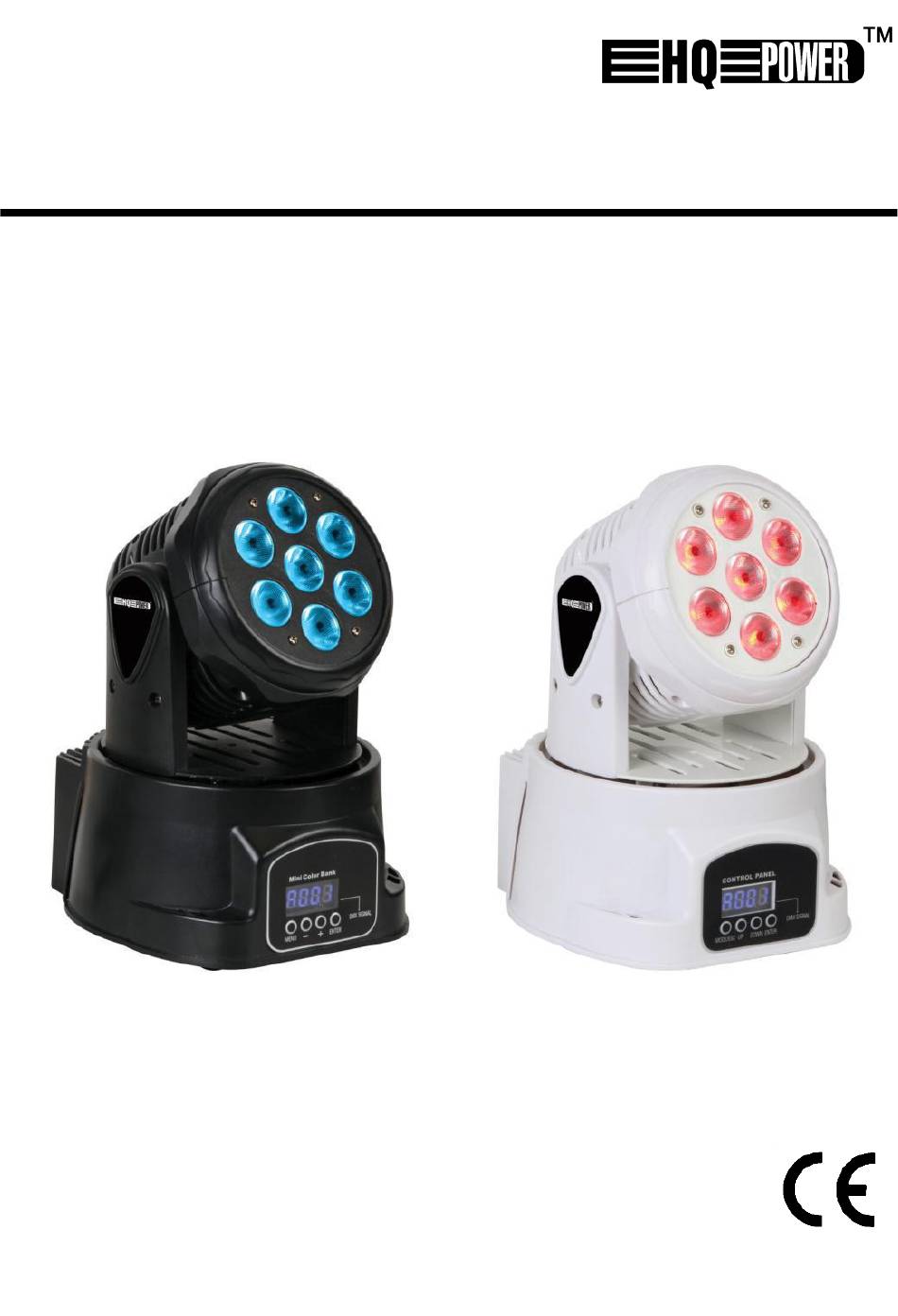

  • Page 1 VDPL710MHW14B VDPL710MHW14W LED MINI MOVING HEAD 7 X 10 W RGBW MINI MOVING HEAD – 7 X 10 W RGBW-LED MINI PROJECTEUR LYRE – 7 X LED RGBW DE 10 W MINI CABEZA MÓVIL – 7 X LED RGBW DE 10 W MINI "MOVING HEAD"-SCHEINWERFER –...
  • Page 2 VDPL710MHW14B/VDPL710MHW14W terminator – eindweerstand – résistance de terminaison – terminación – Terminierung How to turn the controller line from 3-pins into 5-pins (plug and socket). Controller line van 3-pin naar 5-pin aanpassen (stekker en contact). Modifier la ligne du contrôleur de 3 broches en 5 broches (fiche et contact).

  • Page 3: Safety Instructions

    VDPL710MHW14B/VDPL710MHW14W USER MANUAL Introduction To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste;...

  • Page 4: Installation

    VDPL710MHW14B/VDPL710MHW14W  Familiarise yourself with the functions of the device before actually using it. Do not allow operation by unqualified people. Any damage that may occur will most probably be due to unprofessional use of the device.  All modifications of the device are forbidden for safety reasons. Damage caused by user modifications to the device is not covered by the warranty.

  • Page 5: Operation

    VDPL710MHW14B/VDPL710MHW14W attempt to install the device yourself if you lack these qualifications as improper installation may result in injuries.  For truss mounting, use appropriate clamps and brackets.  Make sure there is no flammable material within a 0.5 m radius of the device.
  • Page 6 VDPL710MHW14B/VDPL710MHW14W Use UP and DOWN to select the LED colour that you want to adjust: <Red> for the red LEDs, <Gree> for the green LEDs, <Blue> for the blue LEDs, and <Whit> for the white LEDs. Press ENTER to confirm.

  • Page 7: Dmx Mode

    VDPL710MHW14B/VDPL710MHW14W Inverse Pan and Tilt Movement You can inverse the direction of the pan and/or tilt movement: Press MODE/ESC until <PAN> or <TILT> is displayed and press ENTER. Use UP and DOWN to select the desired setting: o <Yes>: for pan or tilt in the inverse direction.

  • Page 8: Cleaning And Maintenance

    VDPL710MHW14B/VDPL710MHW14W Channel From Description Close Red, brightness from dark to bright Close Green, brightness from dark to bright Close Blue, brightness from dark to bright Close White, brightness from dark to bright 12 channel mode: Channel From Description Stop Pan position...

  • Page 9: Technical Specifications

    VDPL710MHW14B/VDPL710MHW14W Technical Specifications VDPL710MHW14B VDPL710MHW14W colour black white power supply 230 VAC, 50 Hz 230 VAC, 50 Hz power consumption 75 W 75 W LEDs 7 x 10 W RGBW LEDs 7 x 10 W RGBW LEDs beam angle 25°...

  • Page 10: Algemene Richtlijnen

    VDPL710MHW14B/VDPL710MHW14W GEBRUIKERSHANDLEIDING Inleiding Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval;...
  • Page 11 VDPL710MHW14B/VDPL710MHW14W Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening.  Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
  • Page 12 VDPL710MHW14B/VDPL710MHW14W  Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.  Installeer dit toestel op een plaats waar weinig mensen voorbijkomen en die niet toegankelijk is voor onbevoegden.
  • Page 13 VDPL710MHW14B/VDPL710MHW14W Kleurinstelling U kunt de helderheid van de rode, groene, blauwe, en witte leds regelen om de gewenste kleur in te stellen. De kleur instellen: Druk eenmaal op MODE/ESC om naar de menumodus te gaan (<Addr> verschijnt op de display).
  • Page 14 VDPL710MHW14B/VDPL710MHW14W De microfoongevoeligheid instellen In muziekgestuurde modus kunt u de gevoeligheid van de ingebouwde microfoon instellen. Om de gevoeligheid van de ingebouwde microfoon te regelen, gaat u als volgt te werk: Druk op MODE/ESC tot <SOUN> op de display verschijnt en druk op ENTER.

  • Page 15: Reiniging En Onderhoud

    VDPL710MHW14B/VDPL710MHW14W DMX-waarden per kanaal 7-kanaalsmodus: Kanaal Omschrijving Stoppen Panpositie Stoppen Tiltpositie Sluiten Master-dimmer, helderheid van donker naar helder Sluiten Rood, helderheid van donker naar helder Sluiten Groen, helderheid van donker naar helder Sluiten Blauw, helderheid van donker naar helder Sluiten...

  • Page 16: Technische Specificaties

    VDPL710MHW14B/VDPL710MHW14W  De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.  Trek de stekker uit het stopcontact voor u aan onderhoudswerkzaamheden begint. Laat het toestel afkoelen.  Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of oplosmiddelen.

  • Page 17: Consignes De Sécurité

    VDPL710MHW14B/VDPL710MHW14W MODE D'EMPLOI Introduction Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ;...

  • Page 18: Caractéristiques

    VDPL710MHW14B/VDPL710MHW14W Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.  Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Seules des personnes qualifiées sont autorisées à utiliser cet appareil. La plupart des dégâts sont causés par un usage non professionnel de l'appareil.
  • Page 19 VDPL710MHW14B/VDPL710MHW14W  Éviter de se positionner en dessous de l’appareil pour l’enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l’appareil avant la mise en service et ensuite une fois par an.  Installer l’appareil à un endroit où il n'y a pas beaucoup de passage et inaccessible à des personnes non autorisées.
  • Page 20 VDPL710MHW14B/VDPL710MHW14W Ajuster la couleur Il est possible d'ajuster la luminosité des LEDs rouges, vertes, bleues, et blanches pour régler la couleur souhaitée. Procéder comme suit pour ajuster la couleur : Appuyer une fois sur MODE/ESC pour accéder au mode menu (<Addr> s'affiche).
  • Page 21 VDPL710MHW14B/VDPL710MHW14W Régler la sensibilité du microphone Il est possible de régler la sensibilité du microphone incorporé dans le mode contrôlé par la musique. Pour modifier la sensibilité du microphone incorporé, procéder comme suit : Appuyer sur MODE/ESC jusqu'à ce que <SOUN> s'affiche et appuyer sur ENTER.

  • Page 22: Nettoyage Et Entretien

    VDPL710MHW14B/VDPL710MHW14W Valeurs DMX par canal Mode à 7 canaux : Canal À Description Arrêter Position pan Arrêter Position tilt Fermer Variateur maître, luminosité de foncé à clair Fermer Rouge, luminosité de foncé à clair Fermer Vert, luminosité de foncé à clair Fermer Bleu, luminosité...

  • Page 23: Spécifications Techniques

    VDPL710MHW14B/VDPL710MHW14W  Les câbles d'alimentation électriques ne peuvent pas être endommagés. Un technicien qualifié doit réviser l’appareil.  Débrancher l’appareil avant chaque entretien. Laisser refroidir l'appareil.  Essuyer régulièrement l’appareil avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et de solvants.

  • Page 24: Manual Del Usuario

    VDPL710MHW14B/VDPL710MHW14W MANUAL DEL USUARIO Introducción A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica;...

  • Page 25: Instalación

    VDPL710MHW14B/VDPL710MHW14W  Familiarícese con el funcionamiento del aparato antes de utilizarlo. Sólo personas cualificadas pueden manejar este aparato. La mayoría de los daños son causados por un uso inadecuado.  Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
  • Page 26 VDPL710MHW14B/VDPL710MHW14W especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones.  Para un montaje en altura, utilice las abrazaderas y soportes adecuados.  Quite todo material inflamable en un radio de 0,5 m alrededor del aparato.
  • Page 27 VDPL710MHW14B/VDPL710MHW14W Vuelva a pulsar ENTER. Utilice UP y DOWN para seleccionar el color del LED que quiere ajustar: <Red> para los LEDs rojos, <Gree> para los LEDs verdes, <Blue> para los LEDs azules y <Whit> para los LEDs blancos. Pulse ENTER para confirmar.
  • Page 28 VDPL710MHW14B/VDPL710MHW14W Invertir el movimiento pan y tilt Es posible invertir la dirección del movimiento pan y/o tilt: Pulse MODE/ESC hasta que <PAN> o <TILT> se visualice en la pantalla y pulse ENTER. Utilice UP y DOWN para seleccionar el ajuste deseado: o <Yes>: para un movimiento PAN o TILT en la dirección opuesta.

  • Page 29: Limpieza Y Mantenimiento

    VDPL710MHW14B/VDPL710MHW14W Valores DMX detallados por canal Modo de 7 canales: Canal Descripción Parar Posición PAN Parar Posición TILT Cerrar Dimmer maestro, brillo de oscuro a claro Cerrar Rojo, brillo de oscuro a claro Cerrar Verde, brillo de oscuro a claro...

  • Page 30: Especificaciones

    VDPL710MHW14B/VDPL710MHW14W  Desconecte el aparato de toda fuente antes de limpiarlo. Deje que el aparato se enfríe.  Limpie el aparato regularmente con un paño húmedo sin pelusas. No utilice alcohol ni disolventes.  Nunca sumerja el aparato en un líquido.
  • Page 31 VDPL710MHW14B/VDPL710MHW14W BEDIENUNGSANLEITUNG Einführung An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll;...

  • Page 32: Allgemeine Richtlinien

    VDPL710MHW14B/VDPL710MHW14W Allgemeine Richtlinien Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Schützen Sie das Gerät vor Staub und extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.
  • Page 33 VDPL710MHW14B/VDPL710MHW14W Installation Wählen Sie einen geeigneten Montageort. Verbinden Sie das Stromkabel mit dem Netz. Trennen Sie das Gerät nach Gebrauch vom Netz. Das Gerät montieren  Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.
  • Page 34 VDPL710MHW14B/VDPL710MHW14W Taste Funktion Um in einer Liste mit Funktionen oder Optionen nach unten zu scrollen oder einen DOWN Wert zu verringern. ENTER Um zu bestätigen und eine Option oder einen Wert zu speichern. Konfiguration Bildschirmeinstellungen Das Display kann automatisch ausgeschaltet werden und 180° gedreht werden.
  • Page 35 VDPL710MHW14B/VDPL710MHW14W Stand-Alone-Modus Im Stand-Alone-Modus, wird ein eingebautes Programm abgespielt, automatisch oder musikgesteuert. Den Stand-Alone-Modus einstellen: Trennen Sie alle Anschlüsse vom DMX-Eingang [3] des Gerätes. Drücken Sie auf MODE/ESC bis <SLND> auf dem Bildschirm erscheint und drücken Sie auf ENTER. Verwenden Sie UP und DOWN, um <MAST> auszuwählen und drücken Sie dann auf ENTER um zu bestätigen.
  • Page 36 VDPL710MHW14B/VDPL710MHW14W  Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal empfangen. Mit anderen Worten, wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedes Gerät auf einem anderen Kanal Signale empfangen.

  • Page 37: Reinigung Und Wartung

    VDPL710MHW14B/VDPL710MHW14W Kanal Beschreibung Schließen Blau, Helligkeit von dunkel auf hell Schließen Weiß, Helligkeit von dunkel auf hell Schließen Wählen Sie eine der 32 Farben Stroboskop ausgeschaltet Stroboskop, langsam auf schnell Musiksteuerung ausgeschaltet Musiksteuerung eingeschaltet Reinigung und Wartung  Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
  • Page 38 levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar. • Valt niet onder waarborg: Velleman® Service and Quality Warranty Since its foundation in 1972, Velleman® acquired extensive experience in - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt the electronics world and currently distributes its products in over 85 aan het toestel (bv.
  • Page 39 - tout dommage à cause d’une utilisation commerciale, professionnelle ou • Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. collective de l’appareil (la période de garantie sera réduite à 6 mois lors antes de devolver el aparato. Si no se encuentra un defecto en el artículo d’une utilisation professionnelle) ;...
