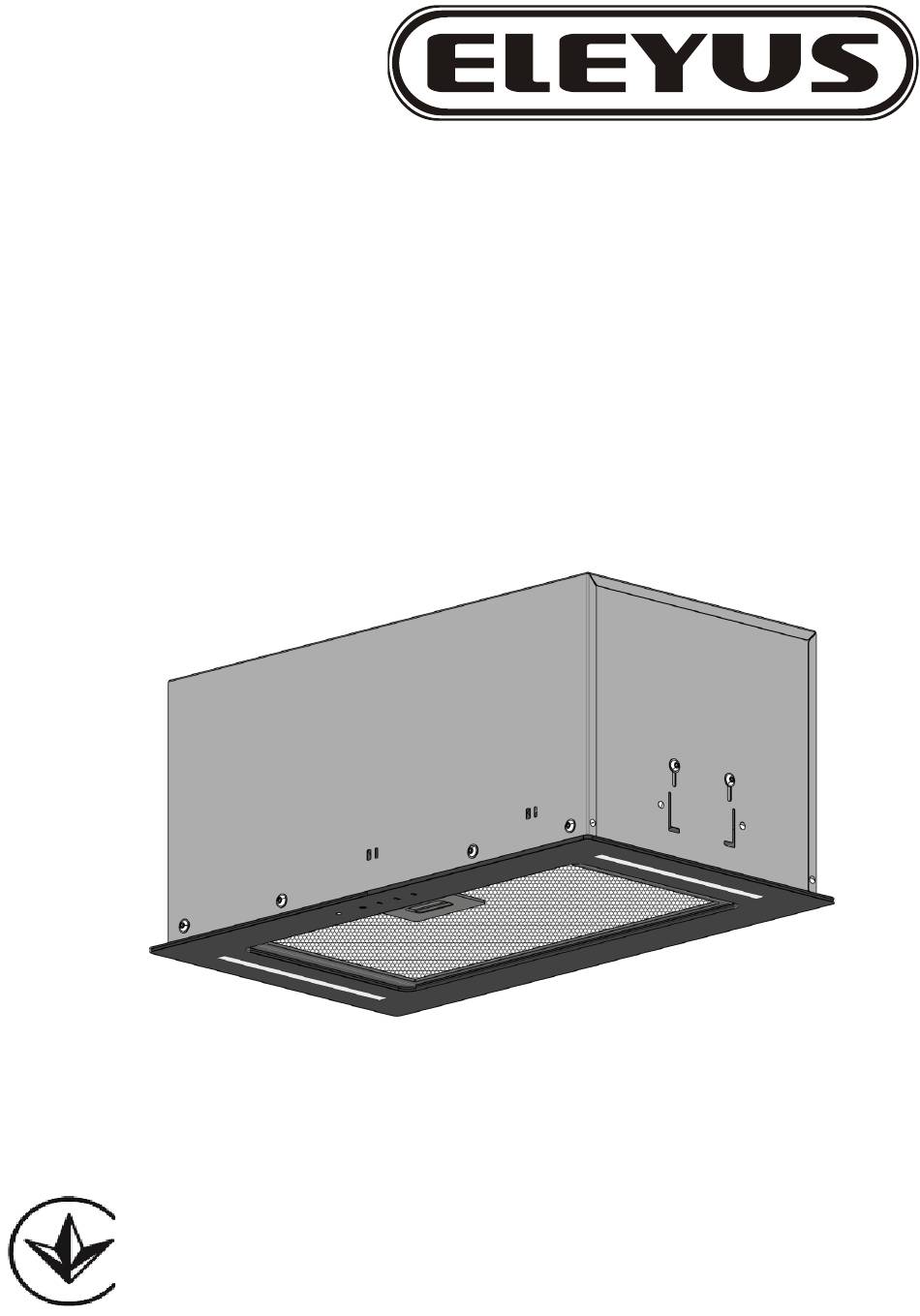

- Page 1 ВИТЯЖКА ВЕНТИЛЯЦІЙНА КУХОННА KITCHEN EXTRACTOR HOOD ВВК-01.5Ф3Д1 CH 02-52-TD3-LED STR-400 CH 02-52-TD3-LED STR-690 NAVIS 800/1200 LED КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ USER’S MANUAL...
- Page 2 При покупці вимагайте провести у Вашій присутності перевірку роботи витяжки і ламп освітлення. Шановний покупець! Ми вдячні Вам за те, що Ви обрали продукцію торгової марки «ELEYUS». Ми доклали усіх зусиль, щоб Ви були задоволені нашим виробом. 1. ЗАГАЛЬНІ ВКАЗІВКИ...
-
Page 3: Комплект Постачання
2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАПРУГА, В 220-230 ЧАСТОТА, ГЦ КІЛЬКІСТЬ РЕЖИМІВ РОБОТИ ЕЛЕКТРОДВИГУНА НОМІНАЛЬНА СПОЖИВНА 105 / 200 ПОТУЖНІСТЬ, ВТ ЛАМП ОСВІТЛЕННЯ 2x3 (LED) ПРОДУКТИВНІСТЬ ТУРБІНИ, М³/ГОД 800/1200 ШИРИНА ГАБАРИТНІ РОЗМІРИ 520 / 700 ГЛИБИНА ВИТЯЖКИ, ММ ВИСОТА ПРИЄДНУВАЛЬНИЙ РОЗМІР ПОВІТРОВОДУ Ø150 / Ø120 ВЕНТИЛЯЦІЇ, ММ... - Page 4 УВАГА! ВИКОРИСТОВУВАТИ ГАЗОВУ (ЕЛЕКТРО) ПЛИТУ ПРИ ВИМКЕННІЙ ВИТЯЖЦІ КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ! 4.2 Для уникнення ураження електрострумом витяжка повинна включатися в розетку з заземленням. 4.3 Витяжка повинна бути під’єднана до окремої вентиляційної шахти. Недопустимим є під’єднання інших пристроїв до цієї ж шахти. 4.4 При...
- Page 5 «Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні автоматично знижується тиск, який необхідно вирівнювати за рахунок притоку свіжого повітря. Цього можна досягнути шляхом відкриття дверей, вікон або обладнанням спеціальної припливної вентиляції.» 5.4 Витяжка складається з наступних складових частин (рис.3 / рис 3.1) Рис.3 1 –...
- Page 6 6.5 Монтаж витяжки ВАРІАНТ №1 6.5.1 Викруткою, відпустіть з обох сторін на 0,5 оберту чотири гвинти (позиція 1 рис.5). Після цього відкрийте внутрішнє скло і витягніть жироуловлюючий алюмінієвий фільтр. 6.5.2 Рукою, по обидва боки, відкрутіть на 5 обертів (повністю не відкручувати) гайку баракову (позиція...
- Page 7 7. ІНСТРУКЦІЯ ПО КОРИСТУВАННЮ ВИТЯЖКОЮ 7.1 Витяжка з сенсорним вимикачем має 3 швидкості вентиляції. В залежності від величини випарів при приготуванні їжі Ви можете обрати низький, середній або високий рівень вентиляції. 7.2 Перед початком приготування їжі увімкніть витяжку в необхідному режимі роботи. Рекомендується...
- Page 8 8. ІНСТРУКЦІЯ ПО ДОГЛЯДУ ЗА ВИТЯЖКОЮ ПЕРЕД ОЧИЩЕННЯМ ВИТЯЖКИ ВІДКЛЮЧІТЬ ЇЇ ВІД ЕЛЕКТРОМЕРЕЖІ. 8.1 Для зовнішньої очистки витяжок з нержавіючої сталі використовуйте спеціальні засоби, дотримуючись відповідних інструкцій. 8.2 Ніколи не використовуйте для очищення витяжки абразивні миючі засоби, грубі губки або чистящі...
- Page 9 гарантійному талоні на сайті виробника. 9.4 Гарантія не поширюється на лампи освітлення, алюмінієві фільтри, вугільні фільтри. 9.5 Термін служби витяжки 10 років. АДРЕСА ВИРОБНИКА: ТОВ «МОДУЛЬ ІТП», Україна м. Тернопіль, вул. Подільська, 46 індекс: 46400 т/ф (0352) 52-21-02 e-mail: info@eleyus.com...
-
Page 10: General Information
Dear customer! Thank you for choosing the products of the brand "ELEYUS". We put our best efforts so you were satisfied with your choice. 1. GENERAL INFORMATION 1.1 Prior to installing the extractor hood carefully read our recommendations, following which will provide safe work of the appliance. -
Page 11: Main Technical Specifications
2. MAIN TECHNICAL SPECIFICATIONS Network voltage, V 220-230 AC frequency, Hz Number of operation modes Of the motor 105 / 200 Rated power consumption, W Lighting (LED) 2x3 (LED) TURBINE PRODUCTIVITY, M³/H 800/1200 Width 520 / 700 Overall dimensions of the Depth extractor hood, mm Height... - Page 12 ATTENTION! IT IS FORBIDDEN TO USE GAS (ELECTRIC) COOKER IF THE EXTRACTOR HOOD IS TURNED OFF. 4.2. In order to avoid damage by electric current, the extractor hood must be plugged into a grounded outlet. 4.3. The extractor hood connected to the separate ventilation shaft. It is forbidden to connect other appliances to the same ventilation shaft.
- Page 13 5.4 A cooker hood consists of the following parts (Pic. Pic. 3 cooker hood body air flue nozzle adopter (from Ø150 to Ø120 mm) electric cord with grounding switch of the cooker hood operation modes (sensor) - decorative panel (external glass) - decorative panel (internal glass) - lightning lamp (LED stripe)
- Page 14 6.5 Cooker hood installation VERSION nr. 1 6.5.1 Unscrew the wing screws on both sides of the hood by 2 turns. The clamps will then move into the operating position. 6.5.2 Insert the hood into the rectangular hole cut in the hood by lightly pressing the elastic clamps.
- Page 15 6.9 If the hood will operate in recirculation mode, then the duct is not needed. A carbon odour- absorbing filter (is purchased separately) must be installed. 6.10 Check that the hood is securely fastened, feed and connect the cord to the mains through the outlet.
- Page 16 7.4 Control of cooker hood using a remote control (Pic. 7). - Press the buttons 1, 4 or 5 to switch on the cooker hood. To switch off the hood, press the button 1. - To increase or decrease the speed, press the button 5 or 4, respectively. - Press the button 2 to switch the light on or off.
-
Page 17: Manufacturer's Warranties
9.4 The warranty does not cover light bulbs, aluminum filters, carbon filters. 9.5 The service life of the hood is 10 years. MANUFACTURER'S ADDRESS: LLC «MODUL ITP», Ukraine Ternopil, str. Podilska, 46 index: 46400 phone number (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com... - Page 18 Pic. 9 Принципова електросхема витяжки «NAVIS 800 LED» Electrical schematic diagram of the sensor extractor hood «NAVIS 800 LED» Pic. 10 Принципова електросхема витяжки «NAVIS 1200 LED» Electrical schematic diagram of the sensor extractor hood «NAVIS 1200 LED»...
- Page 19 МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ POSSIBLE MALFUNCTIONS OF YHE EXTRACTOR HOOD Витяжка не працює Extractor hood does not work. Не горить лампа The lamp does not light. Зменшилася продуктиність витяжки Reduced performance of the extractor hood. Витяжка працює гучніше The extractor hood began to work louder.
- Page 20 10. СВІДОЦТВО ПРО ПРИЙМАННЯ ТА ПРОДАЖ СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ Витяжка вентиляційна кухонна Kitchen ventilation hood З СЕНСОРНИМ ПЕРЕМИКАЧЕМ WITH TOUCH SWITCH ВВК-01.5Ф3Д1 NAVIS ВВК-01.7Ф3Д1 CH 02-52-TD3-LED STR-400 800/1200 LED CH 02-70-TD3-LED STR-400 CH 02-52-TD3-LED STR-690 CH 02-70-TD3-LED STR-690 відповідає...
